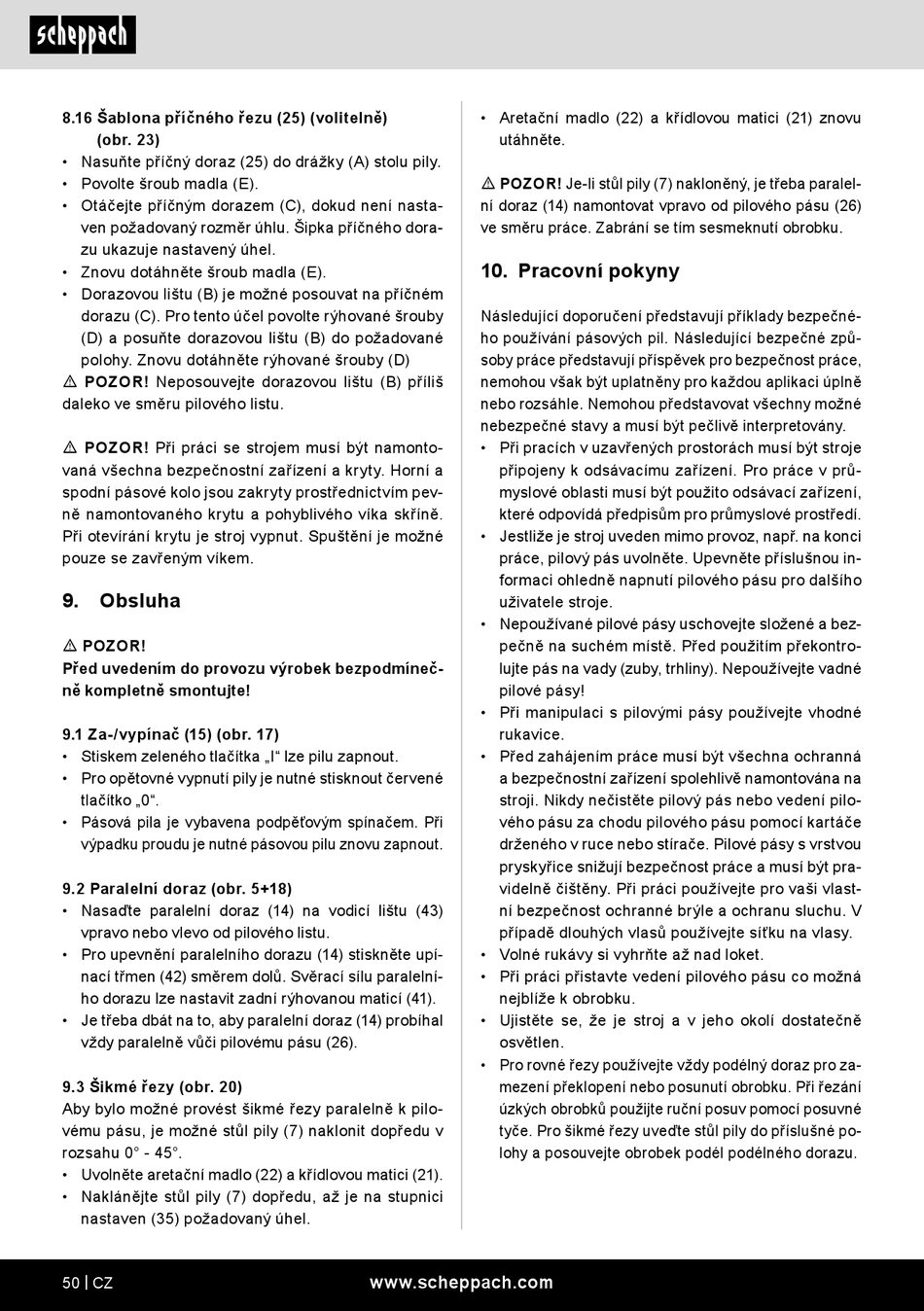

8.16 Šablona příčného řezu (25) (volitelně)
(obr. 23)
• Nasuňte příčný doraz (25) do drážky (A) stolu pily.
• Povolte šroub madla (E).
• Otáčejte příčným dorazem (C), dokud není nasta-
ven požadovaný rozměr úhlu. Šipka příčného dora-
zu ukazuje nastavený úhel.
• Znovu dotáhněte šroub madla (E).
• Dorazovou lištu (B) je možné posouvat na příčném
dorazu (C). Pro tento účel povolte rýhované šrouby
(D) a posuňte dorazovou lištu (B) do požadované
polohy. Znovu dotáhněte rýhované šrouby (D)
m POZOR! Neposouvejte dorazovou lištu (B) příliš
daleko ve směru pilového listu.
m POZOR! Při práci se strojem musí být namonto-
vaná všechna bezpečnostní zařízení a kryty. Horní a
spodní pásové kolo jsou zakryty prostřednictvím pev-
ně namontovaného krytu a pohyblivého víka skříně.
Při otevírání krytu je stroj vypnut. Spuštění je možné
pouze se zavřeným víkem.
9.
Obsluha
m POZOR!
Před uvedením do provozu výrobek bezpodmíneč-
ně kompletně smontujte!
9.1 Za-/vypínač (15) (obr. 17)
• Stiskem zeleného tlačítka „I" lze pilu zapnout.
• Pro opětovné vypnutí pily je nutné stisknout červené
tlačítko „0".
• Pásová pila je vybavena podpěťovým spínačem. Při
výpadku proudu je nutné pásovou pilu znovu zapnout.
9.2 Paralelní doraz (obr. 5+18)
• Nasaďte paralelní doraz (14) na vodicí lištu (43)
vpravo nebo vlevo od pilového listu.
• Pro upevnění paralelního dorazu (14) stiskněte upí-
nací třmen (42) směrem dolů. Svěrací sílu paralelní-
ho dorazu lze nastavit zadní rýhovanou maticí (41).
• Je třeba dbát na to, aby paralelní doraz (14) probíhal
vždy paralelně vůči pilovému pásu (26).
9.3 Šikmé řezy (obr. 20)
Aby bylo možné provést šikmé řezy paralelně k pilo-
vému pásu, je možné stůl pily (7) naklonit dopředu v
rozsahu 0° - 45°.
• Uvolněte aretační madlo (22) a křídlovou matici (21).
• Naklánějte stůl pily (7) dopředu, až je na stupnici
nastaven (35) požadovaný úhel.
50 | CZ
• Aretační madlo (22) a křídlovou matici (21) znovu
utáhněte.
m POZOR! Je-li stůl pily (7) nakloněný, je třeba paralel-
ní doraz (14) namontovat vpravo od pilového pásu (26)
ve směru práce. Zabrání se tím sesmeknutí obrobku.
10. Pracovní pokyny
Následující doporučení představují příklady bezpečné-
ho používání pásových pil. Následující bezpečné způ-
soby práce představují příspěvek pro bezpečnost práce,
nemohou však být uplatněny pro každou aplikaci úplně
nebo rozsáhle. Nemohou představovat všechny možné
nebezpečné stavy a musí být pečlivě interpretovány.
• Při pracích v uzavřených prostorách musí být stroje
připojeny k odsávacímu zařízení. Pro práce v prů-
myslové oblasti musí být použito odsávací zařízení,
které odpovídá předpisům pro průmyslové prostředí.
• Jestliže je stroj uveden mimo provoz, např. na konci
práce, pilový pás uvolněte. Upevněte příslušnou in-
formaci ohledně napnutí pilového pásu pro dalšího
uživatele stroje.
• Nepoužívané pilové pásy uschovejte složené a bez-
pečně na suchém místě. Před použitím překontro-
lujte pás na vady (zuby, trhliny). Nepoužívejte vadné
pilové pásy!
• Při manipulaci s pilovými pásy používejte vhodné
rukavice.
• Před zahájením práce musí být všechna ochranná
a bezpečnostní zařízení spolehlivě namontována na
stroji. Nikdy nečistěte pilový pás nebo vedení pilo-
vého pásu za chodu pilového pásu pomocí kartáče
drženého v ruce nebo stírače. Pilové pásy s vrstvou
pryskyřice snižují bezpečnost práce a musí být pra-
videlně čištěny. Při práci používejte pro vaši vlast-
ní bezpečnost ochranné brýle a ochranu sluchu. V
případě dlouhých vlasů používejte síťku na vlasy.
• Volné rukávy si vyhrňte až nad loket.
• Při práci přistavte vedení pilového pásu co možná
nejblíže k obrobku.
• Ujistěte se, že je stroj a v jeho okolí dostatečně
osvětlen.
• Pro rovné řezy používejte vždy podélný doraz pro za-
mezení překlopení nebo posunutí obrobku. Při řezání
úzkých obrobků použijte ruční posuv pomocí posuvné
tyče. Pro šikmé řezy uveďte stůl pily do příslušné po-
lohy a posouvejte obrobek podél podélného dorazu.
