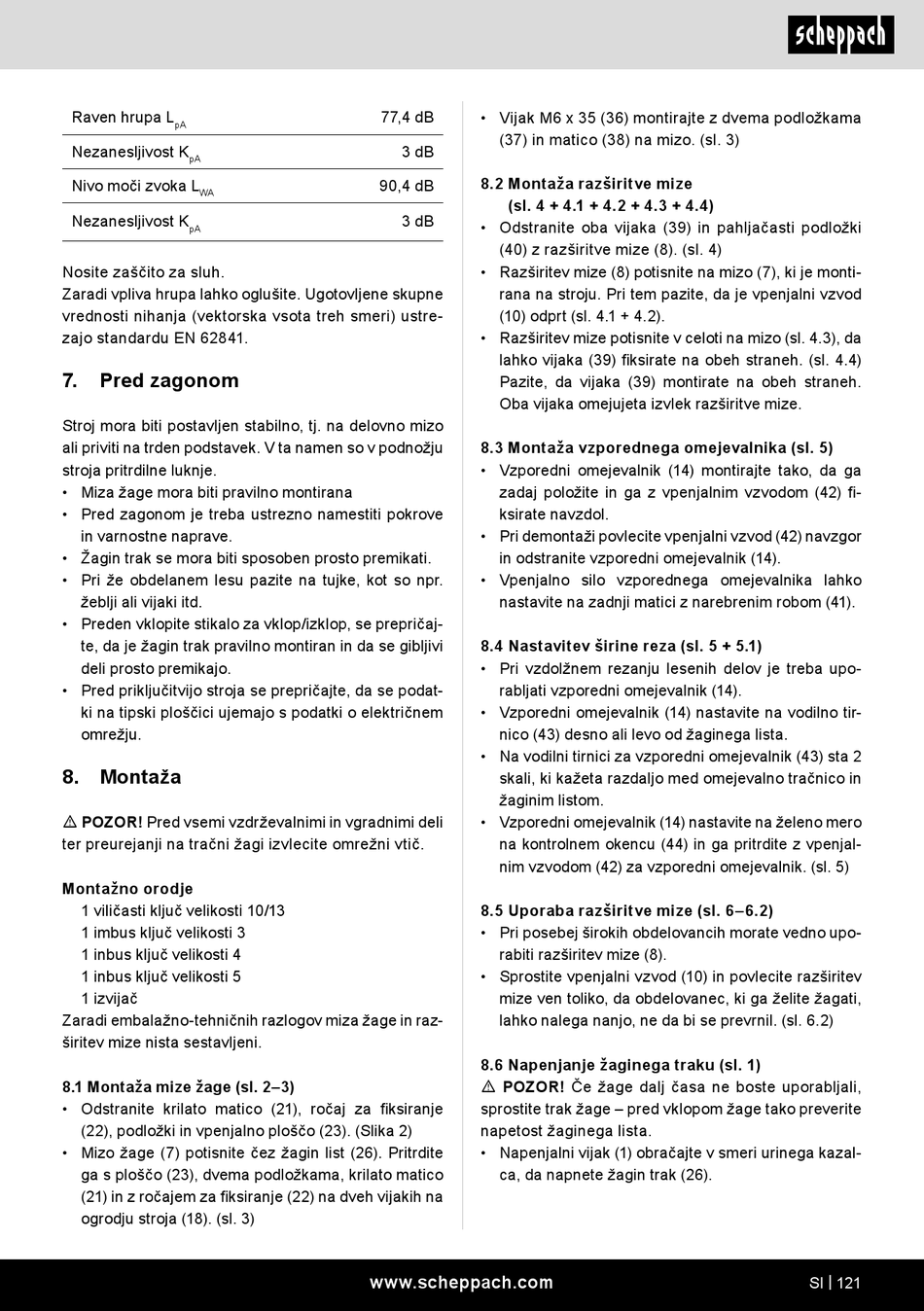

Raven hrupa L
pA
Nezanesljivost K
pA
Nivo moči zvoka L
WA
Nezanesljivost K
pA
Nosite zaščito za sluh.
Zaradi vpliva hrupa lahko oglušite. Ugotovljene skupne
vrednosti nihanja (vektorska vsota treh smeri) ustre-
zajo standardu EN 62841.
7. Pred zagonom
Stroj mora biti postavljen stabilno, tj. na delovno mizo
ali priviti na trden podstavek. V ta namen so v podnožju
stroja pritrdilne luknje.
• Miza žage mora biti pravilno montirana
• Pred zagonom je treba ustrezno namestiti pokrove
in varnostne naprave.
• Žagin trak se mora biti sposoben prosto premikati.
• Pri že obdelanem lesu pazite na tujke, kot so npr.
žeblji ali vijaki itd.
• Preden vklopite stikalo za vklop/izklop, se prepričaj-
te, da je žagin trak pravilno montiran in da se gibljivi
deli prosto premikajo.
• Pred priključitvijo stroja se prepričajte, da se podat-
ki na tipski ploščici ujemajo s podatki o električnem
omrežju.
8. Montaža
m POZOR! Pred vsemi vzdrževalnimi in vgradnimi deli
ter preurejanji na tračni žagi izvlecite omrežni vtič.
Montažno orodje
1 viličasti ključ velikosti 10/13
1 imbus ključ velikosti 3
1 inbus ključ velikosti 4
1 inbus ključ velikosti 5
1 izvijač
Zaradi embalažno-tehničnih razlogov miza žage in raz-
širitev mize nista sestavljeni.
8.1 Montaža mize žage (sl. 2–3)
• Odstranite krilato matico (21), ročaj za fiksiranje
(22), podložki in vpenjalno ploščo (23). (Slika 2)
• Mizo žage (7) potisnite čez žagin list (26). Pritrdite
ga s ploščo (23), dvema podložkama, krilato matico
(21) in z ročajem za fiksiranje (22) na dveh vijakih na
ogrodju stroja (18). (sl. 3)
77,4 dB • Vijak M6 x 35 (36) montirajte z dvema podložkama
(37) in matico (38) na mizo. (sl. 3)
3 dB
8.2 Montaža razširitve mize
90,4 dB
(sl. 4 + 4.1 + 4.2 + 4.3 + 4.4)
3 dB
• Odstranite oba vijaka (39) in pahljačasti podložki
(40) z razširitve mize (8). (sl. 4)
• Razširitev mize (8) potisnite na mizo (7), ki je monti-
rana na stroju. Pri tem pazite, da je vpenjalni vzvod
(10) odprt (sl. 4.1 + 4.2).
• Razširitev mize potisnite v celoti na mizo (sl. 4.3), da
lahko vijaka (39) fiksirate na obeh straneh. (sl. 4.4)
Pazite, da vijaka (39) montirate na obeh straneh.
Oba vijaka omejujeta izvlek razširitve mize.
8.3 Montaža vzporednega omejevalnika (sl. 5)
• Vzporedni omejevalnik (14) montirajte tako, da ga
zadaj položite in ga z vpenjalnim vzvodom (42) fi-
ksirate navzdol.
• Pri demontaži povlecite vpenjalni vzvod (42) navzgor
in odstranite vzporedni omejevalnik (14).
• Vpenjalno silo vzporednega omejevalnika lahko
nastavite na zadnji matici z narebrenim robom (41).
8.4 Nastavitev širine reza (sl. 5 + 5.1)
• Pri vzdolžnem rezanju lesenih delov je treba upo-
rabljati vzporedni omejevalnik (14).
• Vzporedni omejevalnik (14) nastavite na vodilno tir-
nico (43) desno ali levo od žaginega lista.
• Na vodilni tirnici za vzporedni omejevalnik (43) sta 2
skali, ki kažeta razdaljo med omejevalno tračnico in
žaginim listom.
• Vzporedni omejevalnik (14) nastavite na želeno mero
na kontrolnem okencu (44) in ga pritrdite z vpenjal-
nim vzvodom (42) za vzporedni omejevalnik. (sl. 5)
8.5 Uporaba razširitve mize (sl. 6–6.2)
• Pri posebej širokih obdelovancih morate vedno upo-
rabiti razširitev mize (8).
• Sprostite vpenjalni vzvod (10) in povlecite razširitev
mize ven toliko, da obdelovanec, ki ga želite žagati,
lahko nalega nanjo, ne da bi se prevrnil. (sl. 6.2)
8.6 Napenjanje žaginega traku (sl. 1)
m POZOR! Če žage dalj časa ne boste uporabljali,
sprostite trak žage – pred vklopom žage tako preverite
napetost žaginega lista.
• Napenjalni vijak (1) obračajte v smeri urinega kazal-
ca, da napnete žagin trak (26).
