12 Technische Daten

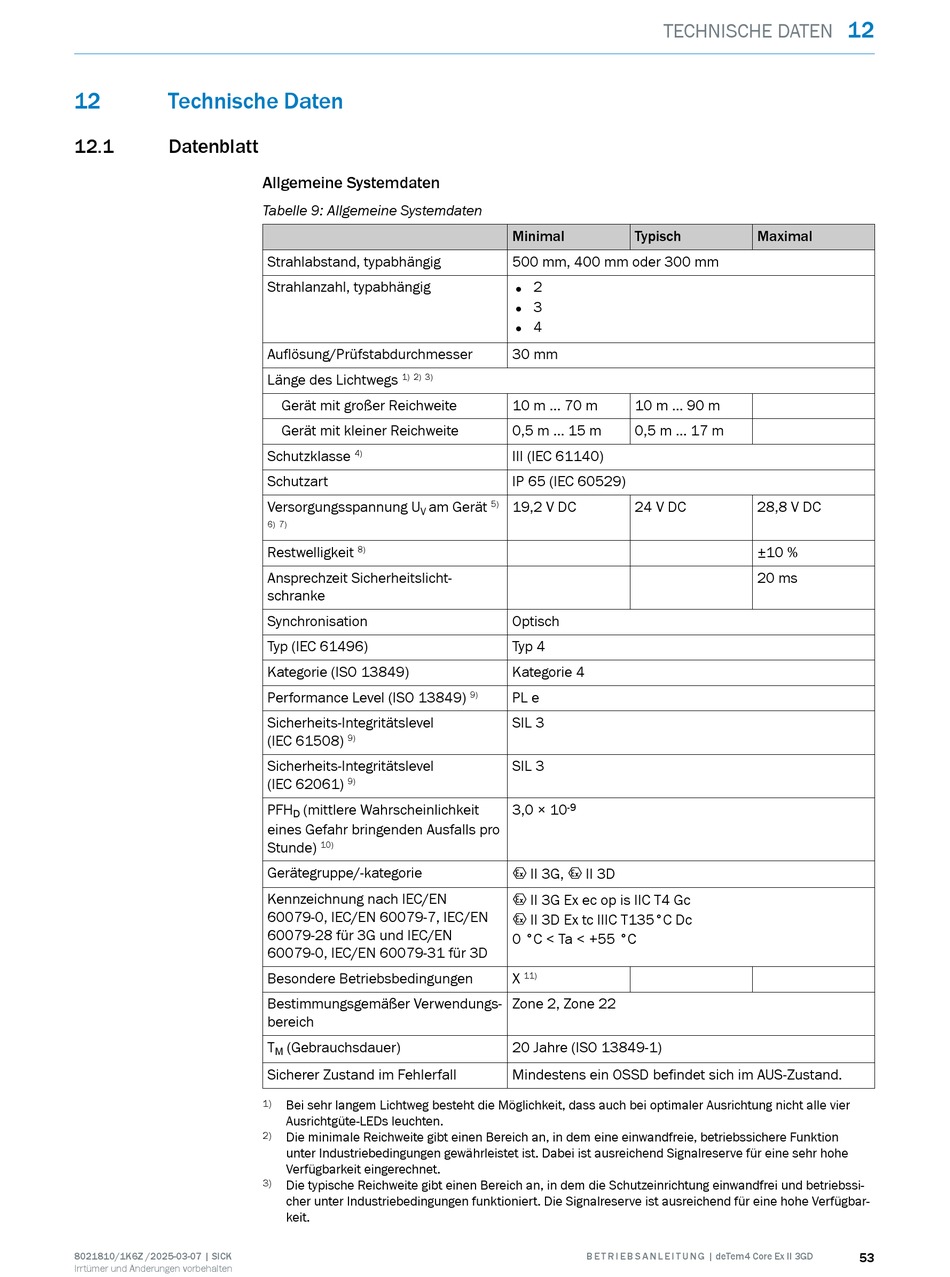

12.1 Datenblatt
8021810/1K6Z /2025-03-07 | SICK
Irrtümer und Änderungen vorbehalten
Allgemeine Systemdaten
Tabelle 9: Allgemeine Systemdaten
Strahlabstand, typabhängig
Strahlanzahl, typabhängig
Auflösung/Prüfstabdurchmesser
Länge des Lichtwegs
1) 2) 3)
Gerät mit großer Reichweite
Gerät mit kleiner Reichweite
Schutzklasse
4)
Schutzart
Versorgungsspannung U am Gerät
V
6) 7)
Restwelligkeit 8)
Ansprechzeit Sicherheitslicht‐
schranke
Synchronisation
Typ (IEC 61496)
Kategorie (ISO 13849)
Performance Level (ISO 13849)
Sicherheits-Integritätslevel
(IEC 61508)
9)
Sicherheits-Integritätslevel
(IEC 62061) 9)
PFH (mittlere Wahrscheinlichkeit
D
eines Gefahr bringenden Ausfalls pro
Stunde)
10)
Gerätegruppe/‑kategorie
Kennzeichnung nach IEC/EN
60079‑0, IEC/EN 60079‑7, IEC/EN
60079‑28 für 3G und IEC/EN
60079‑0, IEC/EN 60079‑31 für 3D
Besondere Betriebsbedingungen
Bestimmungsgemäßer Verwendungs‐
bereich
T (Gebrauchsdauer)
M
Sicherer Zustand im Fehlerfall
1) Bei sehr langem Lichtweg besteht die Möglichkeit, dass auch bei optimaler Ausrichtung nicht alle vier
Ausrichtgüte-LEDs leuchten.
2) Die minimale Reichweite gibt einen Bereich an, in dem eine einwandfreie, betriebssichere Funktion
unter Industriebedingungen gewährleistet ist. Dabei ist ausreichend Signalreserve für eine sehr hohe
Verfügbarkeit eingerechnet.
3) Die typische Reichweite gibt einen Bereich an, in dem die Schutzeinrichtung einwandfrei und betriebssi‐
cher unter Industriebedingungen funktioniert. Die Signalreserve ist ausreichend für eine hohe Verfügbar‐
keit.
Minimal Typisch
500 mm, 400 mm oder 300 mm
• 2
• 3
• 4
30 mm
10 m ... 70 m 10 m ... 90 m
0,5 m ... 15 m 0,5 m ... 17 m
III (IEC 61140)
IP 65 (IEC 60529)
19,2 V DC 24 V DC
5)
Optisch
Typ 4
Kategorie 4
PL e
9)
SIL 3
SIL 3
3,0 × 10
-9
X II 3G, X II 3D
X II 3G Ex ec op is IIC T4 Gc
X II 3D Ex tc IIIC T135°C Dc
0 °C < Ta < +55 °C
X
11)
Zone 2, Zone 22
20 Jahre (ISO 13849-1)
Mindestens ein OSSD befindet sich im AUS-Zustand.
B E T R I E B S A N L E I T U N G | deTem4 Core Ex II 3GD
TECHNISCHE DATEN
Maximal
28,8 V DC
±10 %
20 ms
