5.2.2.1 FlexFix-Halterung am Maschinen- oder Profilrahmen montieren
8021810/1K6Z /2025-03-07 | SICK
Irrtümer und Änderungen vorbehalten

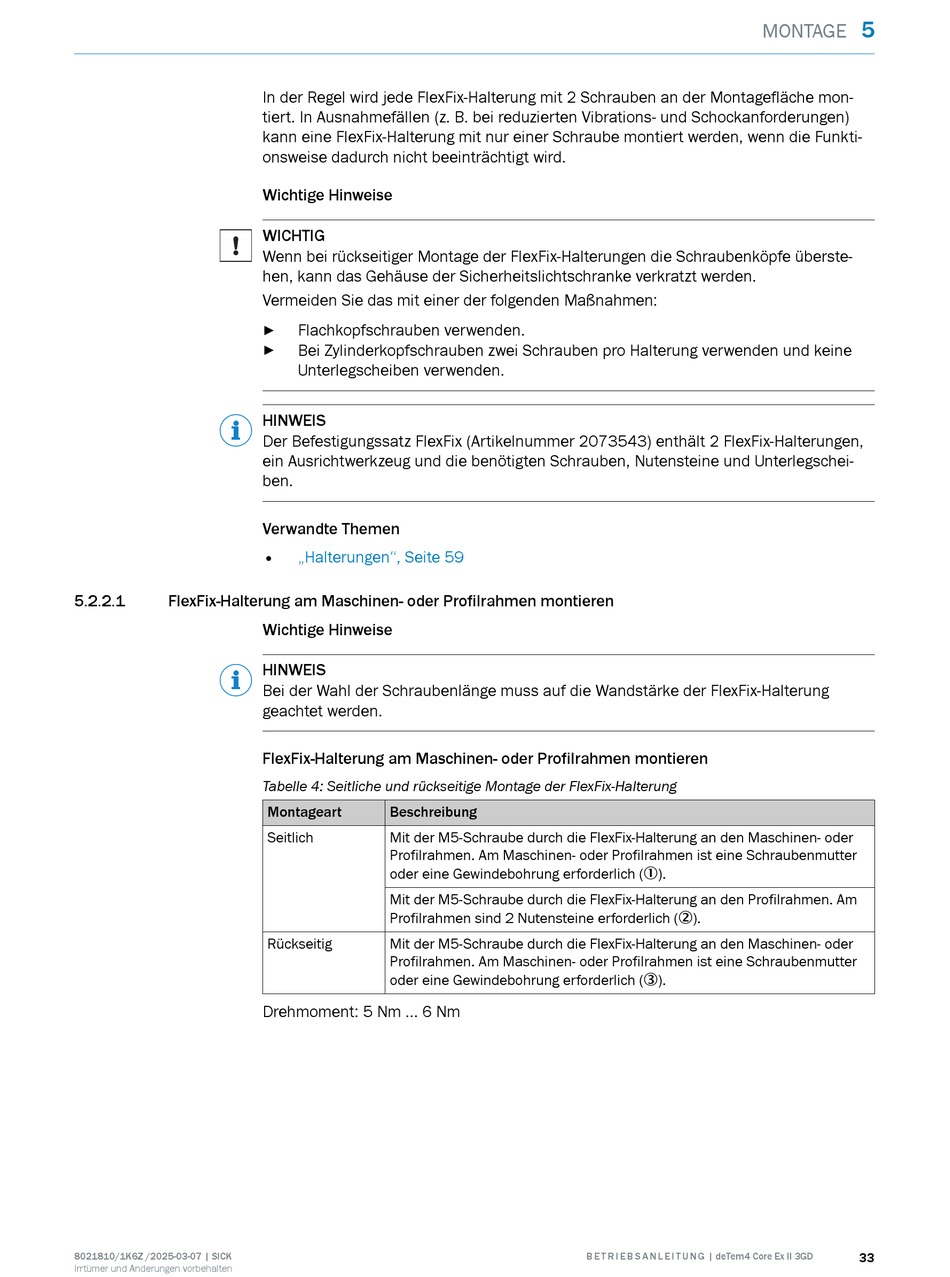

In der Regel wird jede FlexFix-Halterung mit 2 Schrauben an der Montagefläche mon‐
tiert. In Ausnahmefällen (z. B. bei reduzierten Vibrations- und Schockanforderungen)
kann eine FlexFix-Halterung mit nur einer Schraube montiert werden, wenn die Funkti‐
onsweise dadurch nicht beeinträchtigt wird.
Wichtige Hinweise
WICHTIG
Wenn bei rückseitiger Montage der FlexFix-Halterungen die Schraubenköpfe überste‐
hen, kann das Gehäuse der Sicherheitslichtschranke verkratzt werden.
Vermeiden Sie das mit einer der folgenden Maßnahmen:
Flachkopfschrauben verwenden.
►
Bei Zylinderkopfschrauben zwei Schrauben pro Halterung verwenden und keine
►
Unterlegscheiben verwenden.
HINWEIS
Der Befestigungssatz FlexFix (Artikelnummer 2073543) enthält 2 FlexFix-Halterungen,
ein Ausrichtwerkzeug und die benötigten Schrauben, Nutensteine und Unterlegschei‐
ben.
Verwandte Themen
•
„Halterungen", Seite 59
Wichtige Hinweise
HINWEIS
Bei der Wahl der Schraubenlänge muss auf die Wandstärke der FlexFix-Halterung
geachtet werden.
FlexFix-Halterung am Maschinen- oder Profilrahmen montieren
Tabelle 4: Seitliche und rückseitige Montage der FlexFix-Halterung
Montageart Beschreibung
Seitlich Mit der M5-Schraube durch die FlexFix-Halterung an den Maschinen- oder
Profilrahmen. Am Maschinen- oder Profilrahmen ist eine Schraubenmutter
oder eine Gewindebohrung erforderlich (1).
Mit der M5-Schraube durch die FlexFix-Halterung an den Profilrahmen. Am
Profilrahmen sind 2 Nutensteine erforderlich (2).
Rückseitig Mit der M5-Schraube durch die FlexFix-Halterung an den Maschinen- oder
Profilrahmen. Am Maschinen- oder Profilrahmen ist eine Schraubenmutter
oder eine Gewindebohrung erforderlich (3).
Drehmoment: 5 Nm ... 6 Nm
