4.4.1 Wiederanlaufsperre
8021810/1K6Z /2025-03-07 | SICK
Irrtümer und Änderungen vorbehalten

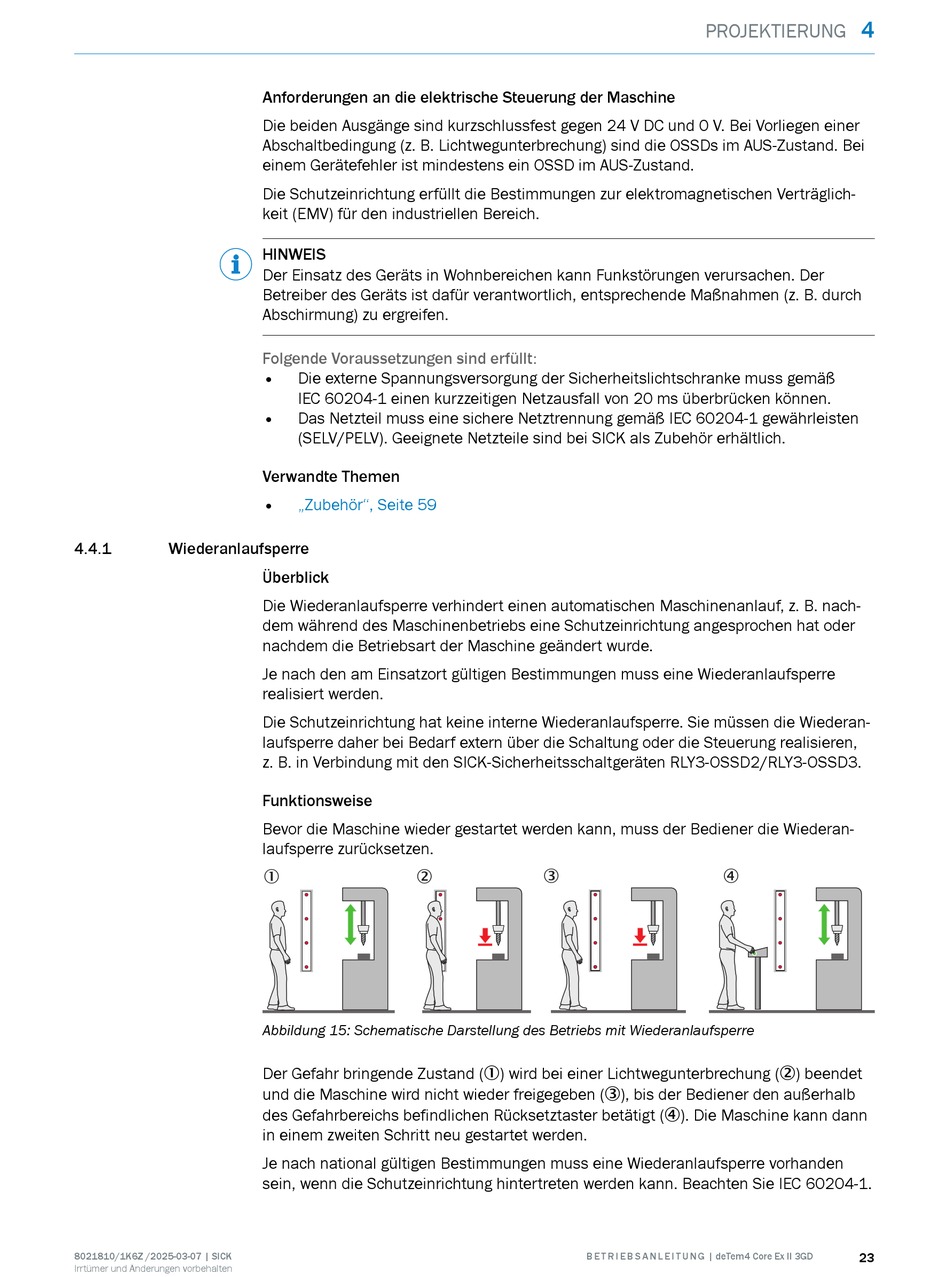

Anforderungen an die elektrische Steuerung der Maschine
Die beiden Ausgänge sind kurzschlussfest gegen 24 V DC und 0 V. Bei Vorliegen einer
Abschaltbedingung (z. B. Lichtwegunterbrechung) sind die OSSDs im AUS-Zustand. Bei
einem Gerätefehler ist mindestens ein OSSD im AUS-Zustand.
Die Schutzeinrichtung erfüllt die Bestimmungen zur elektromagnetischen Verträglich‐
keit (EMV) für den industriellen Bereich.
HINWEIS
Der Einsatz des Geräts in Wohnbereichen kann Funkstörungen verursachen. Der
Betreiber des Geräts ist dafür verantwortlich, entsprechende Maßnahmen (z. B. durch
Abschirmung) zu ergreifen.
Folgende Voraussetzungen sind erfüllt:
• Die externe Spannungsversorgung der Sicherheitslichtschranke muss gemäß
IEC 60204-1 einen kurzzeitigen Netzausfall von 20 ms überbrücken können.
•
Das Netzteil muss eine sichere Netztrennung gemäß IEC 60204-1 gewährleisten
(SELV/PELV). Geeignete Netzteile sind bei SICK als Zubehör erhältlich.
Verwandte Themen
• „Zubehör", Seite 59
Überblick
Die Wiederanlaufsperre verhindert einen automatischen Maschinenanlauf, z. B. nach‐
dem während des Maschinenbetriebs eine Schutzeinrichtung angesprochen hat oder
nachdem die Betriebsart der Maschine geändert wurde.
Je nach den am Einsatzort gültigen Bestimmungen muss eine Wiederanlaufsperre
realisiert werden.
Die Schutzeinrichtung hat keine interne Wiederanlaufsperre. Sie müssen die Wiederan‐
laufsperre daher bei Bedarf extern über die Schaltung oder die Steuerung realisieren,
z. B. in Verbindung mit den SICK-Sicherheitsschaltgeräten RLY3-OSSD2/RLY3-OSSD3.
Funktionsweise
Bevor die Maschine wieder gestartet werden kann, muss der Bediener die Wiederan‐
laufsperre zurücksetzen.
1 2
Abbildung 15: Schematische Darstellung des Betriebs mit Wiederanlaufsperre
Der Gefahr bringende Zustand (1) wird bei einer Lichtwegunterbrechung (2) beendet
und die Maschine wird nicht wieder freigegeben (3), bis der Bediener den außerhalb
des Gefahrbereichs befindlichen Rücksetztaster betätigt (4). Die Maschine kann dann
in einem zweiten Schritt neu gestartet werden.
Je nach national gültigen Bestimmungen muss eine Wiederanlaufsperre vorhanden
sein, wenn die Schutzeinrichtung hintertreten werden kann. Beachten Sie IEC 60204-1.
