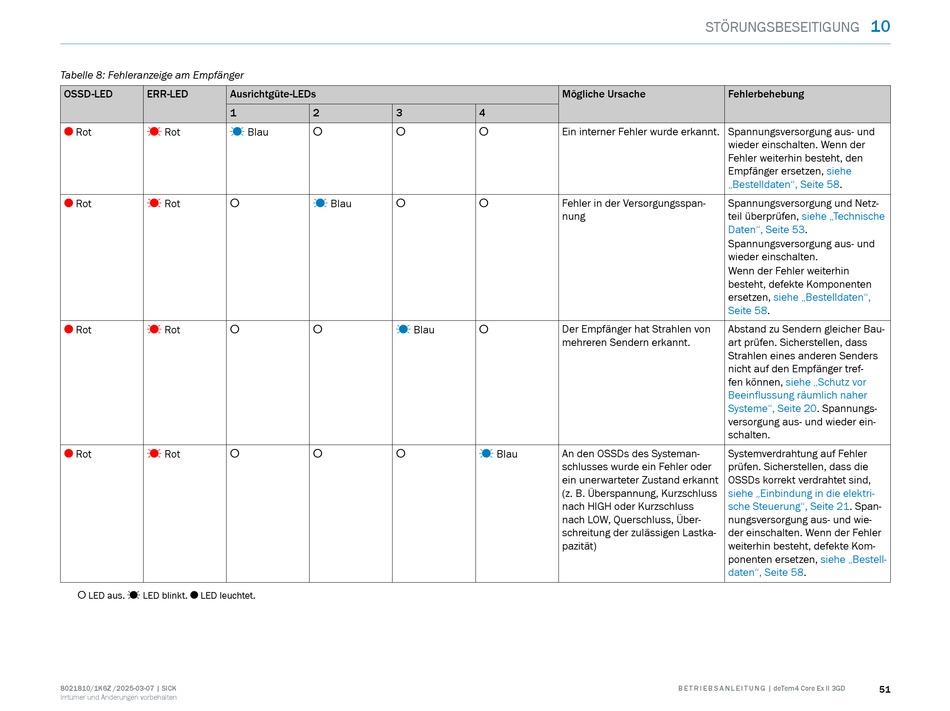

Tabelle 8: Fehleranzeige am Empfänger
OSSD-LED ERR-LED Ausrichtgüte-LEDs
1
O Rot Ö Rot Ö
Rot Rot
O Ö o
Rot Rot
O Ö o
Rot Rot
O Ö o
o LED aus. Ö LED blinkt. O LED leuchtet.
8021810/1K6Z /2025-03-07 | SICK
Irrtümer und Änderungen vorbehalten
2 3
Blau o o
Blau
Ö o
Blau
o Ö
o o
Mögliche Ursache
4
Ein interner Fehler wurde erkannt. Spannungsversorgung aus- und
o
Fehler in der Versorgungsspan‐
o
nung
Der Empfänger hat Strahlen von
o
mehreren Sendern erkannt.
An den OSSDs des Systeman‐
Blau
Ö
schlusses wurde ein Fehler oder
ein unerwarteter Zustand erkannt
(z. B. Überspannung, Kurzschluss
nach HIGH oder Kurzschluss
nach LOW, Querschluss, Über‐
schreitung der zulässigen Lastka‐
pazität)
STÖRUNGSBESEITIGUNG
Fehlerbehebung
wieder einschalten. Wenn der
Fehler weiterhin besteht, den
Empfänger ersetzen, siehe
„Bestelldaten", Seite 58.
Spannungsversorgung und Netz‐
teil überprüfen, siehe „Technische
Daten", Seite 53.
Spannungsversorgung aus- und
wieder einschalten.
Wenn der Fehler weiterhin
besteht, defekte Komponenten
ersetzen, siehe „Bestelldaten",
Seite 58.
Abstand zu Sendern gleicher Bau‐
art prüfen. Sicherstellen, dass
Strahlen eines anderen Senders
nicht auf den Empfänger tref‐
fen können, siehe „Schutz vor
Beeinflussung räumlich naher
Systeme", Seite 20. Spannungs‐
versorgung aus- und wieder ein‐
schalten.
Systemverdrahtung auf Fehler
prüfen. Sicherstellen, dass die
OSSDs korrekt verdrahtet sind,
siehe „Einbindung in die elektri‐
sche Steuerung", Seite 21. Span‐
nungsversorgung aus- und wie‐
der einschalten. Wenn der Fehler
weiterhin besteht, defekte Kom‐
ponenten ersetzen, siehe „Bestell‐
daten", Seite 58.
