MONTAGE
34 B E T R I E B S A N L E I T U N G | deTem4 Core Ex II 3GD
1
2

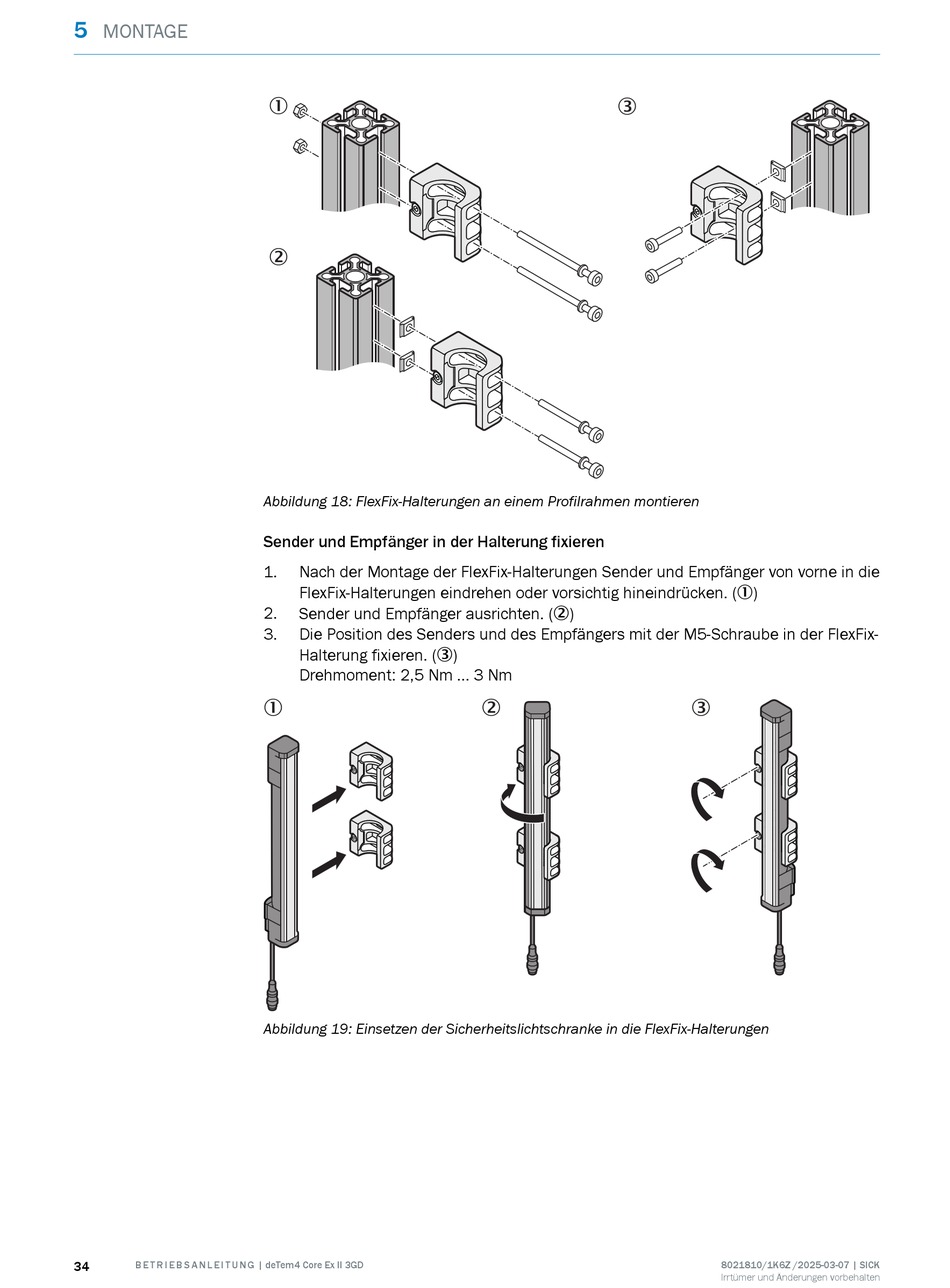

Abbildung 18: FlexFix-Halterungen an einem Profilrahmen montieren
Sender und Empfänger in der Halterung fixieren
1. Nach der Montage der FlexFix-Halterungen Sender und Empfänger von vorne in die
FlexFix-Halterungen eindrehen oder vorsichtig hineindrücken. (1)
2.
Sender und Empfänger ausrichten. (2)
3. Die Position des Senders und des Empfängers mit der M5-Schraube in der FlexFix-
Halterung fixieren. (3)
Drehmoment: 2,5 Nm ... 3 Nm
1
Abbildung 19: Einsetzen der Sicherheitslichtschranke in die FlexFix-Halterungen
3
2 3
