3
PRODUKTBESCHREIBUNG
3.3 Produkteigenschaften
3.3.1 Überblick über das Gerät (Sender und Empfänger)
3.3.2 Anzeigeelemente
12 B E T R I E B S A N L E I T U N G | deTem4 Core Ex II 3GD
Länge des Lichtwegs
Die Länge des Lichtwegs ist der Abstand zwischen Sender und Empfänger.
Die Länge des Lichtwegs darf sich im definierten Bereich während des Betriebs ändern.
Reichweite
Die Reichweite ist die maximale Länge des Lichtwegs zwischen Sender und Empfänger.
Durch den Einsatz von Umlenkspiegeln reduziert sich die Reichweite.
Verwandte Themen
• „Datenblatt", Seite 53
• „Umlenkspiegel", Seite 60
1
2

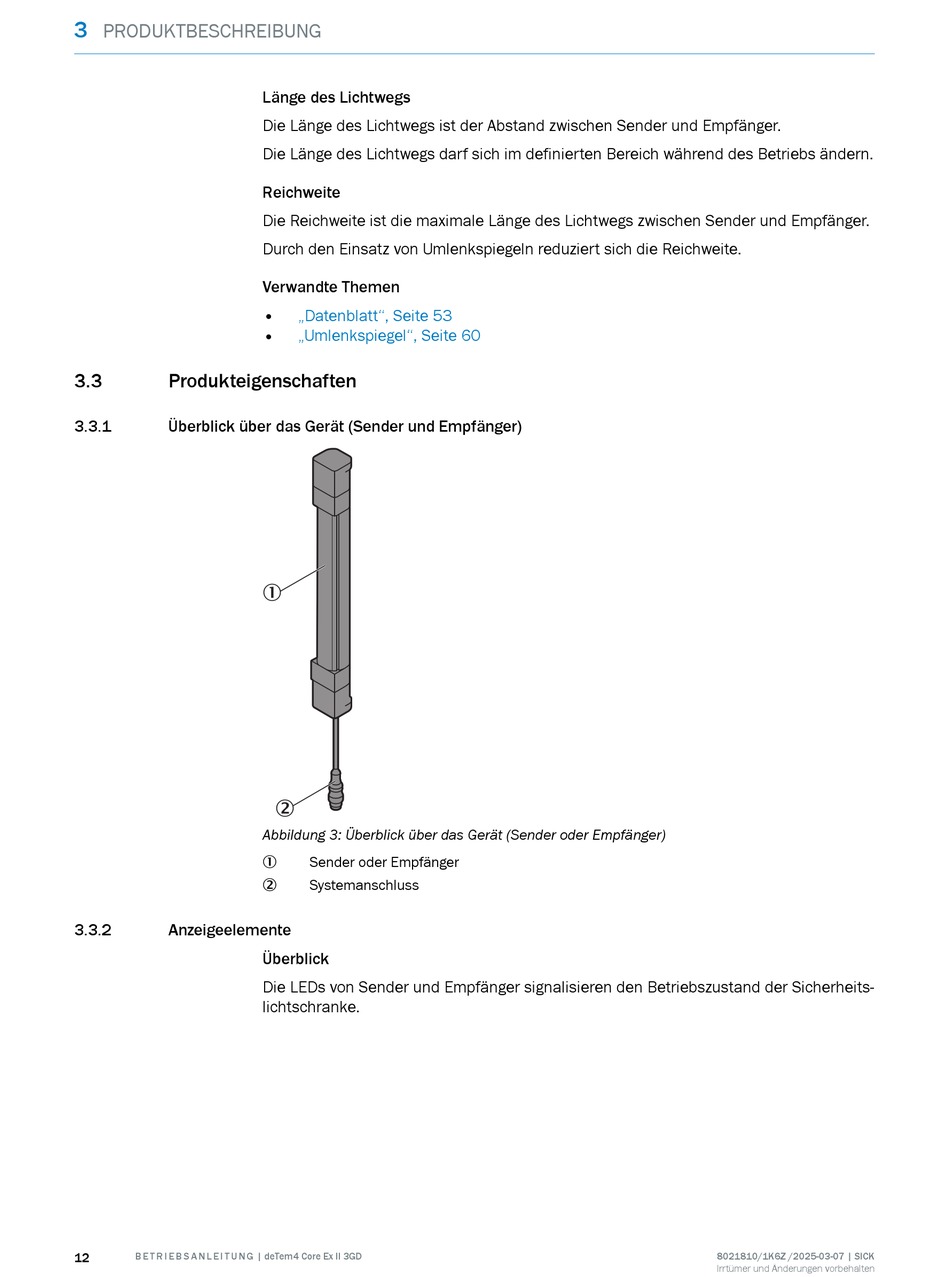

Abbildung 3: Überblick über das Gerät (Sender oder Empfänger)
Sender oder Empfänger
1
Systemanschluss
2
Überblick
Die LEDs von Sender und Empfänger signalisieren den Betriebszustand der Sicherheits‐
lichtschranke.
