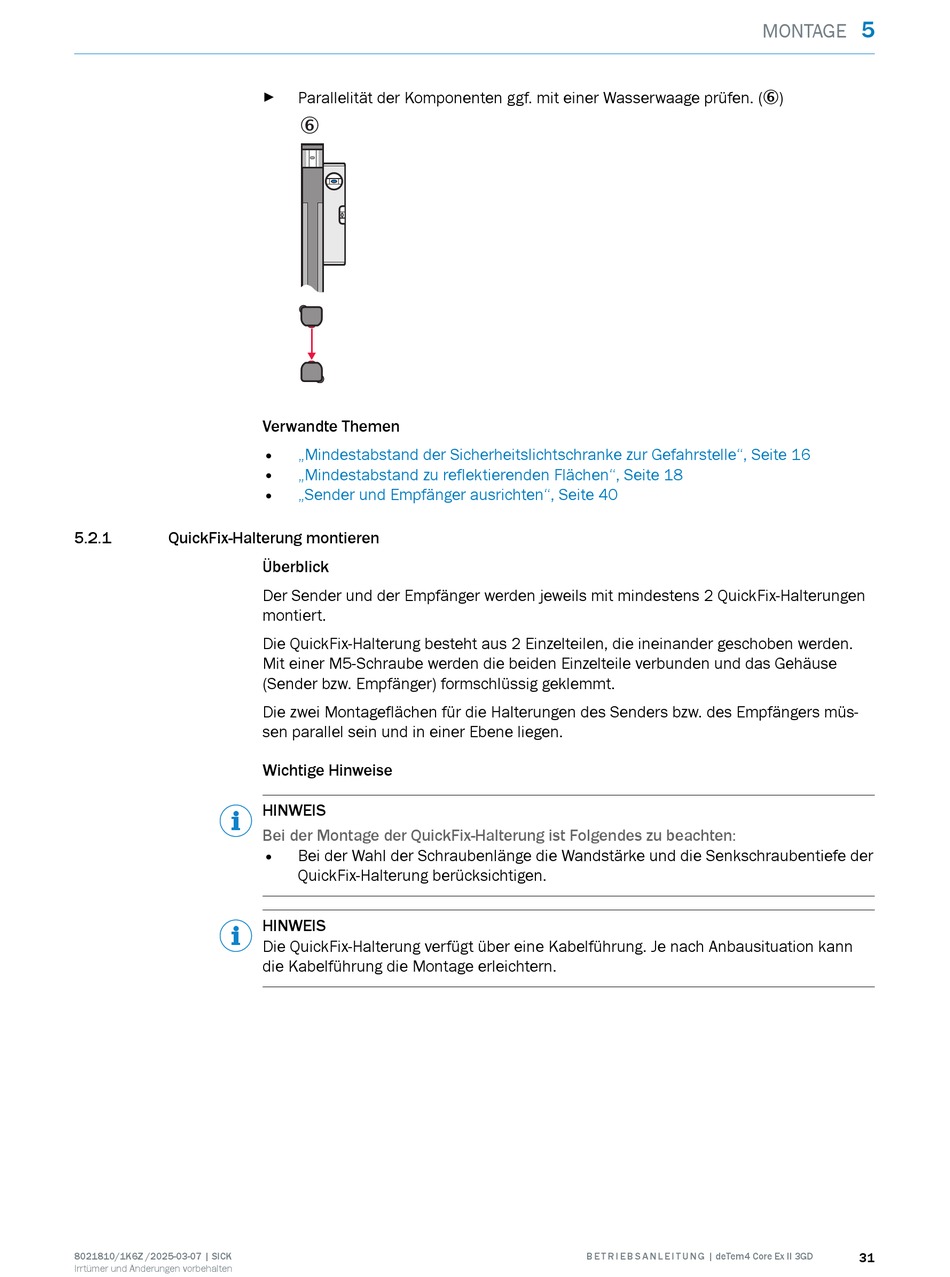

SICK deTem4 Core Ex II 3GD Betriebsanleitung Seite 31

5.2.1 QuickFix-Halterung montieren
8021810/1K6Z /2025-03-07 | SICK
Irrtümer und Änderungen vorbehalten
Parallelität der Komponenten ggf. mit einer Wasserwaage prüfen. (6)
►
6
Verwandte Themen
• „Mindestabstand der Sicherheitslichtschranke zur Gefahrstelle", Seite 16
• „Mindestabstand zu reflektierenden Flächen", Seite 18
• „Sender und Empfänger ausrichten", Seite 40
Überblick
Der Sender und der Empfänger werden jeweils mit mindestens 2 QuickFix-Halterungen
montiert.
Die QuickFix-Halterung besteht aus 2 Einzelteilen, die ineinander geschoben werden.
Mit einer M5-Schraube werden die beiden Einzelteile verbunden und das Gehäuse
(Sender bzw. Empfänger) formschlüssig geklemmt.
Die zwei Montageflächen für die Halterungen des Senders bzw. des Empfängers müs‐
sen parallel sein und in einer Ebene liegen.
Wichtige Hinweise
HINWEIS
Bei der Montage der QuickFix-Halterung ist Folgendes zu beachten:
• Bei der Wahl der Schraubenlänge die Wandstärke und die Senkschraubentiefe der
QuickFix-Halterung berücksichtigen.
HINWEIS
Die QuickFix-Halterung verfügt über eine Kabelführung. Je nach Anbausituation kann
die Kabelführung die Montage erleichtern.
