4.3.4 Schutz vor Beeinflussung räumlich naher Systeme
4.3.4.1 Entgegengesetzte Senderichtung verwenden
20 B E T R I E B S A N L E I T U N G | deTem4 Core Ex II 3GD
Abstand D zwischen Sender und
Empfänger in m
D > 3 m
Überblick
1
s
s

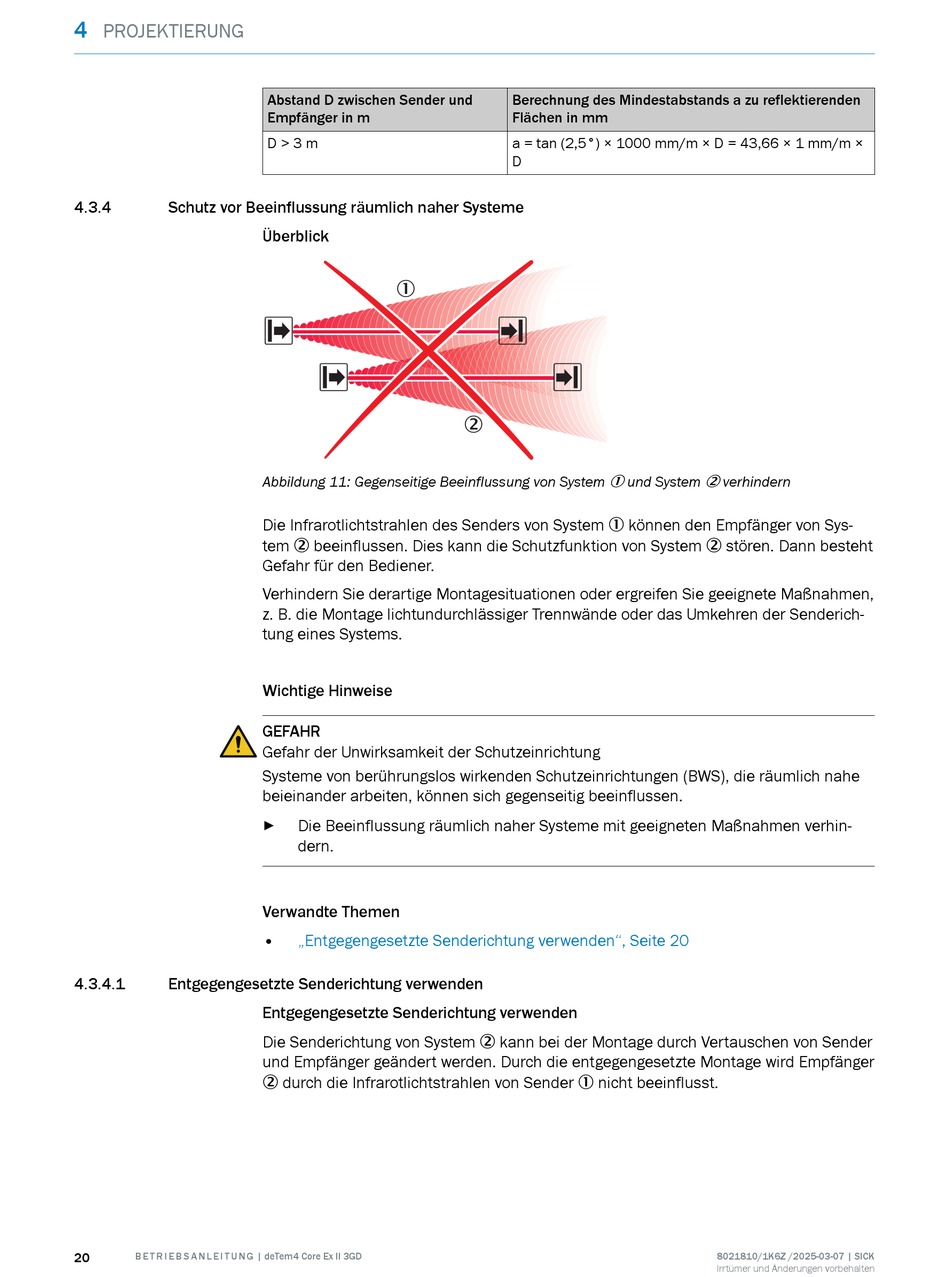

Abbildung 11: Gegenseitige Beeinflussung von System
Die Infrarotlichtstrahlen des Senders von System 1 können den Empfänger von Sys‐
tem 2 beeinflussen. Dies kann die Schutzfunktion von System 2 stören. Dann besteht
Gefahr für den Bediener.
Verhindern Sie derartige Montagesituationen oder ergreifen Sie geeignete Maßnahmen,
z. B. die Montage lichtundurchlässiger Trennwände oder das Umkehren der Senderich‐
tung eines Systems.
Wichtige Hinweise
GEFAHR
Gefahr der Unwirksamkeit der Schutzeinrichtung
Systeme von berührungslos wirkenden Schutzeinrichtungen (BWS), die räumlich nahe
beieinander arbeiten, können sich gegenseitig beeinflussen.
Die Beeinflussung räumlich naher Systeme mit geeigneten Maßnahmen verhin‐
►
dern.
Verwandte Themen
• „Entgegengesetzte Senderichtung verwenden", Seite 20
Entgegengesetzte Senderichtung verwenden
Die Senderichtung von System 2 kann bei der Montage durch Vertauschen von Sender
und Empfänger geändert werden. Durch die entgegengesetzte Montage wird Empfänger
2 durch die Infrarotlichtstrahlen von Sender 1 nicht beeinflusst.
Berechnung des Mindestabstands a zu reflektierenden
Flächen in mm
a = tan (2,5°) × 1000 mm/m × D = 43,66 × 1 mm/m ×
D
r
r
2
1 und System 2 verhindern
