SICK flexLock Betriebsanleitung
  1. Anleitungen
  2. Marken
  3. SICK Anleitungen
  4. Sicherheitsgeräte
  5. flexLock
  6. Betriebsanleitung

SICK flexLock Betriebsanleitung

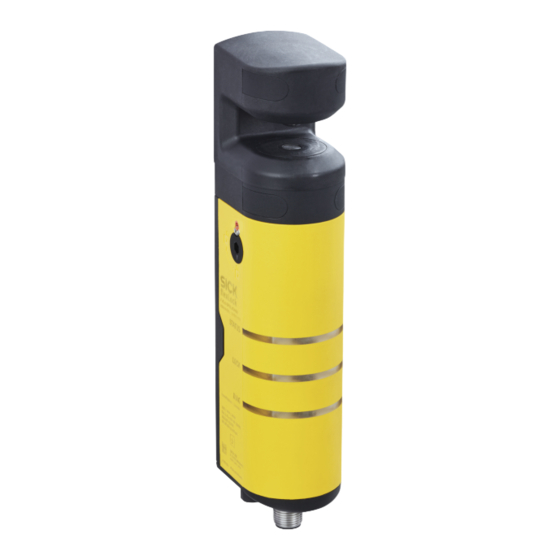

Sicherheitszuhaltung
Vorschau ausblenden Andere Handbücher für flexLock:
Inhaltsverzeichnis

Quicklinks

Diese Anleitung herunterladen
B E T R I E B S A N L E I T U N G
flexLock
Sicherheitszuhaltung
Inhaltsverzeichnis
loading

Verwandte Anleitungen für SICK flexLock

Inhaltszusammenfassung für SICK flexLock

  • Seite 1 B E T R I E B S A N L E I T U N G flexLock Sicherheitszuhaltung...

  • Seite 2: Hersteller

    © SICK AG. Alle Rechte vorbehalten. Originaldokument Dieses Dokument ist ein Originaldokument der SICK AG. B E T R I E B S A N L E I T U N G | flexLock 8014520/1MMW/2024-04-12 | SICK Irrtümer und Änderungen vorbehalten...

  • Seite 3: Inhaltsverzeichnis

    Sichere Reihenschaltung............Prüfkonzept....................Montage....................24 Ausrichtung des Sicherheitsschalters............. Montage mehrerer Sicherheitsschalter........... Sicherheitsschalter montieren..............Betätiger montieren.................. 8014520/1MMW/2024-04-12 | SICK B E T R I E B S A N L E I T U N G | flexLock Irrtümer und Änderungen vorbehalten...
  • Seite 4 12.6 Maßzeichnungen Befestigungswinkel............. 12.7 Maßzeichnungen Verlängerungsstücke..........12.8 Maßzeichnungen Adapterplatten............Bestelldaten..................52 13.1 Lieferumfang..................... 13.2 Bestelldaten....................B E T R I E B S A N L E I T U N G | flexLock 8014520/1MMW/2024-04-12 | SICK Irrtümer und Änderungen vorbehalten...
  • Seite 5 Anhang....................56 15.1 Konformitäten und Zertifikate..............15.1.1 EU-Konformitätserklärung............15.1.2 UK-Konformitätserklärung............15.1.3 Funkzulassung FCC und IC............8014520/1MMW/2024-04-12 | SICK B E T R I E B S A N L E I T U N G | flexLock Irrtümer und Änderungen vorbehalten...

  • Seite 6: Zu Diesem Dokument

    Weist auf eine unmittelbar gefährliche Situation hin, die zum Tod oder zu schweren Verletzungen führt, wenn sie nicht vermieden wird. B E T R I E B S A N L E I T U N G | flexLock 8014520/1MMW/2024-04-12 | SICK...

  • Seite 7: Handlungsanleitung

    Die LED ist aus. Ö Die LED blinkt. O Die LED leuchtet konstant. 8014520/1MMW/2024-04-12 | SICK B E T R I E B S A N L E I T U N G | flexLock Irrtümer und Änderungen vorbehalten...

  • Seite 8: Zu Ihrer Sicherheit

    SICK AG; außerdem ist jegliche Verantwortung und Haftung der SICK AG für hierdurch verursachte Schäden und Folgeschäden ausgeschlossen. B E T R I E B S A N L E I T U N G | flexLock 8014520/1MMW/2024-04-12 | SICK...

  • Seite 9: Bestimmungswidrige Verwendung

    Bedienung unterwiesen sein. Für die Wartung müssen Sie den arbeitssicheren Zustand der Maschine beurteilen können. 8014520/1MMW/2024-04-12 | SICK B E T R I E B S A N L E I T U N G | flexLock Irrtümer und Änderungen vorbehalten...

  • Seite 10: Produktbeschreibung

    über ein Signal die sichere Zuhaltefunktion aktiviert werden. Die bewegliche trennende Schutzeinrichtung wird zugehalten. B E T R I E B S A N L E I T U N G | flexLock 8014520/1MMW/2024-04-12 | SICK Irrtümer und Änderungen vorbehalten...

  • Seite 11: Produkteigenschaften

    Bei Unterbrechung der Spannung wird die Zuhaltefunktion deaktiviert und die bewegli‐ che trennende Schutzeinrichtung kann unmittelbar geöffnet werden. 8014520/1MMW/2024-04-12 | SICK B E T R I E B S A N L E I T U N G | flexLock Irrtümer und Änderungen vorbehalten...

  • Seite 12: Ossd

    Varianten für Prozessschutz nicht in Applikationen einsetzen, bei denen der ► Gefahr bringende Zustand nicht unmittelbar beendet werden kann (Nachlaufzeit). B E T R I E B S A N L E I T U N G | flexLock 8014520/1MMW/2024-04-12 | SICK Irrtümer und Änderungen vorbehalten...

  • Seite 13: Meldeausgang

    3.3.1 Hilfsentriegelung Mit der Hilfsentriegelung kann die Sicherheitszuhaltung unabhängig vom Zustand manuell entsperrt werden. 8014520/1MMW/2024-04-12 | SICK B E T R I E B S A N L E I T U N G | flexLock Irrtümer und Änderungen vorbehalten...

  • Seite 14: Fluchtentriegelung

    Fluchtentriegelung so montieren, dass die Betätigung nur von der Fluchtseite (dem Gefahrbereich) erfolgen kann. Fluchtentriegelung B E T R I E B S A N L E I T U N G | flexLock 8014520/1MMW/2024-04-12 | SICK Irrtümer und Änderungen vorbehalten...

  • Seite 15: Projektierung

    Flexibler Betätiger Starrer Betätiger Ausrichtung Betätiger zu Montagefläche gerade gewinkelt Drehbarer und federgelagerter Betätiger Nein 8014520/1MMW/2024-04-12 | SICK B E T R I E B S A N L E I T U N G | flexLock Irrtümer und Änderungen vorbehalten...
  • Seite 16 Max. Versatz horizontal 3 mm 0,5 mm Max. Versatz vertikal 3 mm 0,5 mm Max. Versatzwinkel um X-Achse 2,5° 0° B E T R I E B S A N L E I T U N G | flexLock 8014520/1MMW/2024-04-12 | SICK Irrtümer und Änderungen vorbehalten...

  • Seite 17: Betätigungsrichtung Und Ausrichtung Des Betätigers

    Die Sicherheitszuhaltung kann horizontal aus einem 180°-Radius stufenlos betätigt werden. 180° Abbildung 3: Mögliche Betätigungsrichtungen 8014520/1MMW/2024-04-12 | SICK B E T R I E B S A N L E I T U N G | flexLock Irrtümer und Änderungen vorbehalten...

  • Seite 18: Maßnahmen Gegen Unbeabsichtigte Beschädigung

    Mit Verlängerungsstücken kann die Achse der Fluchtentriegelung in 30-mm-Schritten verlängert werden. Damit kann die maximale Wandstärke auf 64 mm bzw. 94 mm erhöht werden. B E T R I E B S A N L E I T U N G | flexLock 8014520/1MMW/2024-04-12 | SICK Irrtümer und Änderungen vorbehalten...

  • Seite 19: Einbindung In Die Elektrische Steuerung

    Sicherheitssteuerung. • Steuerung ohne Testpuls verwenden. Der Sicherheitsschalter generiert seine eige‐ nen Testpulse. 8014520/1MMW/2024-04-12 | SICK B E T R I E B S A N L E I T U N G | flexLock Irrtümer und Änderungen vorbehalten...

  • Seite 20: Auswertung Der Signale Der Sicherheitszuhaltung

    Nur so ist sichergestellt, dass im Fehlerfall keine Potenzialdifferenz zwischen den 0-V-Anschlüssen der Lasten und denen des zugehörigen Sicherheitsbau‐ teils möglich ist. B E T R I E B S A N L E I T U N G | flexLock 8014520/1MMW/2024-04-12 | SICK Irrtümer und Änderungen vorbehalten...

  • Seite 21: Sichere Reihenschaltung

    Reihe geschaltet und von der Auswerteeinheit ausgewertet. Die Aux Ausgänge können einzeln mit der speicherprogrammierbaren Steuerung (SPS) verbunden werden. 8014520/1MMW/2024-04-12 | SICK B E T R I E B S A N L E I T U N G | flexLock Irrtümer und Änderungen vorbehalten...

  • Seite 22: Anzahl Der Sicherheitszuhaltungen In Sicherer Reihenschaltung

    Einfluss auf die Reaktionszeiten und die Ansprechzeit des Systems (siehe „Daten‐ blatt“, Seite 43). B E T R I E B S A N L E I T U N G | flexLock 8014520/1MMW/2024-04-12 | SICK Irrtümer und Änderungen vorbehalten...

  • Seite 23: Prüfkonzept

    Keine Anzeichen für eine Manipulation • Bei Sicherheitsschaltern mit eingelernten Betätigern: Verwendete Betätiger sind eingelernte Betätiger. 8014520/1MMW/2024-04-12 | SICK B E T R I E B S A N L E I T U N G | flexLock Irrtümer und Änderungen vorbehalten...

  • Seite 24: Montage

    Kräfte aufnehmen kann, die die Sicherheitszuhal‐ tung bei aktiver Zuhaltefunktion aufnehmen kann. B E T R I E B S A N L E I T U N G | flexLock 8014520/1MMW/2024-04-12 | SICK Irrtümer und Änderungen vorbehalten...

  • Seite 25: Mindestanforderung Montageschrauben

    Abbildung 11: Schutzkappe eindrehen und festdrücken Schritte 4 und 5 für alle Schutzkappen wiederholen. 8014520/1MMW/2024-04-12 | SICK B E T R I E B S A N L E I T U N G | flexLock Irrtümer und Änderungen vorbehalten...

  • Seite 26: Betätiger Montieren

    Anzugsdrehmoment: 5 Nm ° Eine mindestens mittelfeste stoffschlüssige Schraubensicherung auftragen. Montagelöcher mit Schutzkappen verschließen. B E T R I E B S A N L E I T U N G | flexLock 8014520/1MMW/2024-04-12 | SICK Irrtümer und Änderungen vorbehalten...

  • Seite 27: Fluchtentriegelung Montieren

    Achse der Fluchtentriegelung durch die Bohrung stecken. Sicherheitsschalter mit 4 × M5-Schrauben montieren. Den roten Knopf der Fluchtentriegelung anschrauben. 8014520/1MMW/2024-04-12 | SICK B E T R I E B S A N L E I T U N G | flexLock Irrtümer und Änderungen vorbehalten...

  • Seite 28: Elektrische Installation

    Eine sichere Zuhaltefunktion wird deaktiviert (bei Varianten mit Zuhaltungsüber‐ wachung). • Eine bewegliche trennende Schutzeinrichtung wird geöffnet. • Fehler an einer Sicherheitszuhaltung B E T R I E B S A N L E I T U N G | flexLock 8014520/1MMW/2024-04-12 | SICK Irrtümer und Änderungen vorbehalten...
  • Seite 29 Ausgang OSSD 2 Grau Lock Eingang Zuhaltung Gilt für die als Zubehör empfohlenen Verlängerungsleitungen. 8014520/1MMW/2024-04-12 | SICK B E T R I E B S A N L E I T U N G | flexLock Irrtümer und Änderungen vorbehalten...
  • Seite 30 ELEKTRISCHE INSTALLATION Verwandte Themen • „Zubehör“, Seite 53 B E T R I E B S A N L E I T U N G | flexLock 8014520/1MMW/2024-04-12 | SICK Irrtümer und Änderungen vorbehalten...

  • Seite 31: Inbetriebnahme

    Position erreicht hat, dann beginnt der Sicherheitsschalter nach 3 Sekunden automatisch die Einlernsequenz. Die einzelnen Schritte werden 8014520/1MMW/2024-04-12 | SICK B E T R I E B S A N L E I T U N G | flexLock Irrtümer und Änderungen vorbehalten...

  • Seite 32: Austauschbetätiger Einlernen

    Position erreicht hat, dann beginnt der Sicherheitsschalter automatisch die Einlernsequenz. Die einzelnen Schritte werden über die LEDs angezeigt. B E T R I E B S A N L E I T U N G | flexLock 8014520/1MMW/2024-04-12 | SICK Irrtümer und Änderungen vorbehalten...

  • Seite 33: Prüfung Bei Inbetriebnahme Und Veränderungen

    Nur Varianten mit Zuhaltungsüberwachung (Personenschutz: Wiederanlaufsperre prüfen. Maschinenfunktion darf sich nicht starten lassen, solange die Zuhaltefunk‐ tion deaktiviert ist. 8014520/1MMW/2024-04-12 | SICK B E T R I E B S A N L E I T U N G | flexLock Irrtümer und Änderungen vorbehalten...
  • Seite 34 Variante mit Arbeitsstromprinzip (Power to lock): 24 V DC • Variante mit Ruhestromprinzip (Power to release): 0 V DC B E T R I E B S A N L E I T U N G | flexLock 8014520/1MMW/2024-04-12 | SICK Irrtümer und Änderungen vorbehalten...

  • Seite 35: Bedienung

    Schutzeinrichtung geschlossen wird. Damit kann z. B. ein unbeabsichtigter Wie‐ deranlauf der Maschine verhindert werden. 8014520/1MMW/2024-04-12 | SICK B E T R I E B S A N L E I T U N G | flexLock Irrtümer und Änderungen vorbehalten...
  • Seite 36 Bewegliche trennende Schutzeinrichtung kann nicht mehr geschlossen werden. Abbildung 17: Schließen mit Schloss verhindern. B E T R I E B S A N L E I T U N G | flexLock 8014520/1MMW/2024-04-12 | SICK Irrtümer und Änderungen vorbehalten...

  • Seite 37: Instandhaltung

    Prüfungen durchführen, die im Prüfkonzept des Herstellers der Maschine und des ► Betreibers festgelegt sind. 8014520/1MMW/2024-04-12 | SICK B E T R I E B S A N L E I T U N G | flexLock Irrtümer und Änderungen vorbehalten...

  • Seite 38: Störungsbehebung

    3 LED DIAG Anzeige Status gelb Kein gültiges Signal an IN 1 und IN 2 B E T R I E B S A N L E I T U N G | flexLock 8014520/1MMW/2024-04-12 | SICK Irrtümer und Änderungen vorbehalten...

  • Seite 39: Anzeigen Beim Einlernen Eines Betätigers

    Nicht rele‐ Entsperren Nicht rele‐ Kein Betätiger detektiert. vant angefor‐ vant dert. 8014520/1MMW/2024-04-12 | SICK B E T R I E B S A N L E I T U N G | flexLock Irrtümer und Änderungen vorbehalten...

  • Seite 40: Fehleranzeigen Im Betrieb

    (1 Hz) (1 Hz) Spannungsversor‐ gung trennen und wiederherstellen. B E T R I E B S A N L E I T U N G | flexLock 8014520/1MMW/2024-04-12 | SICK Irrtümer und Änderungen vorbehalten...
  • Seite 41 Kurz‐ gelb (1 Hz) schluss gegen 0 V prüfen. Leitung auf Beschä‐ ► digung prüfen. 8014520/1MMW/2024-04-12 | SICK B E T R I E B S A N L E I T U N G | flexLock Irrtümer und Änderungen vorbehalten...

  • Seite 42: Außerbetriebnahme

    Ergänzende Informationen SICK unterstützt Sie auf Anfrage bei der Entsorgung dieser Geräte. B E T R I E B S A N L E I T U N G | flexLock 8014520/1MMW/2024-04-12 | SICK Irrtümer und Änderungen vorbehalten...

  • Seite 43: Technische Daten

    40 °C und 2000 m ü. NHN bringenden Ausfalls pro Stunde) –8 (Gebrauchsdauer) 20 Jahre (ISO 13849-1) 8014520/1MMW/2024-04-12 | SICK B E T R I E B S A N L E I T U N G | flexLock Irrtümer und Änderungen vorbehalten...
  • Seite 44 24 V (15 V DC ... 28.8 V DC) Eingangsspannung AUS-Zustand (LOW) ≤ 2 V DC Eingangsstrom EIN-Zustand (HIGH) ≤ 5 mA B E T R I E B S A N L E I T U N G | flexLock 8014520/1MMW/2024-04-12 | SICK Irrtümer und Änderungen vorbehalten...
  • Seite 45 10 - 95 % bei 40 °C (IEC 60068) Schwingfestigkeit 1 mm / 10 Hz … 55 Hz (IEC 60068-2-6) Schockfestigkeit 30 g, 11 ms (EN 60068-2-27) 8014520/1MMW/2024-04-12 | SICK B E T R I E B S A N L E I T U N G | flexLock Irrtümer und Änderungen vorbehalten...

  • Seite 46: Klassifizierung Nach Zvei, Cb24I

    Empfohlener Leitungstyp = LIYY 8 x 0,25 mm² bzw. 5 x 0,34 mm² 12.4 Maßzeichnungen Sicherheitsschalter Abbildung 18: Maßzeichnungen Sicherheitsschalter B E T R I E B S A N L E I T U N G | flexLock 8014520/1MMW/2024-04-12 | SICK Irrtümer und Änderungen vorbehalten...
  • Seite 47 Abbildung 19: Maßzeichnungen Sicherheitsschalter mit Hilfsentriegelung M 12 x1 Abbildung 20: Maßzeichnungen Sicherheitsschalter mit Hilfsentriegelung, mit Fluchtentriegelung 8014520/1MMW/2024-04-12 | SICK B E T R I E B S A N L E I T U N G | flexLock Irrtümer und Änderungen vorbehalten...
  • Seite 48 M 12 x1 Abbildung 21: Maßzeichnungen Sicherheitsschalter ohne Hilfsentriegelung, mit Fluchtentriege‐ lung Anzahl Verlängerungsstücke B E T R I E B S A N L E I T U N G | flexLock 8014520/1MMW/2024-04-12 | SICK Irrtümer und Änderungen vorbehalten...

  • Seite 49: Maßzeichnungen Betätiger

    ø9 21,9 Abbildung 22: Maßzeichnungen flexibler Betätiger ø5,4 ø9 Abbildung 23: Maßzeichnungen starrer Betätiger 8014520/1MMW/2024-04-12 | SICK B E T R I E B S A N L E I T U N G | flexLock Irrtümer und Änderungen vorbehalten...

  • Seite 50: Maßzeichnungen Befestigungswinkel

    Abbildung 25: Maßzeichnung Befestigungswinkel FXL1-XMS3 für Sicherheitszuhaltung 12.7 Maßzeichnungen Verlängerungsstücke Abbildung 26: Maßzeichnung Verlängerungsstücke B E T R I E B S A N L E I T U N G | flexLock 8014520/1MMW/2024-04-12 | SICK Irrtümer und Änderungen vorbehalten...

  • Seite 51: Maßzeichnungen Adapterplatten

    Abbildung 27: Maßzeichnung Adapterplatte FXL1-XMA1 für Betätiger Abbildung 28: Maßzeichnung Adapterplatte FXL1-XMS2 für Sicherheitszuhaltung 8014520/1MMW/2024-04-12 | SICK B E T R I E B S A N L E I T U N G | flexLock Irrtümer und Änderungen vorbehalten...

  • Seite 52: Bestelldaten

    Eindeutig codiert • Fluchtentriegelung FXL1-SPUUSA00 1122586 chung Zuhaltungsüberwa‐ Universell codiert • Fluchtentriegelung FXL1-SPUMSA00 1122587 chung B E T R I E B S A N L E I T U N G | flexLock 8014520/1MMW/2024-04-12 | SICK Irrtümer und Änderungen vorbehalten...

  • Seite 53: Zubehör

    Dose, gerade, 15 m Leitung, Stecker gerade YF2A15-150UB5M2A15 2096171 Betriebsumgebungstemperatur: bis −30 °C bei fixierter Verlegung. 8014520/1MMW/2024-04-12 | SICK B E T R I E B S A N L E I T U N G | flexLock Irrtümer und Änderungen vorbehalten...

  • Seite 54: Montagezubehör

    1139207 nium Adapterplatte für Betätiger, Aluminium FXL1-XMA1 1139209 Betriebsumgebungstemperatur: bis −30 °C bei fixierter Verlegung. B E T R I E B S A N L E I T U N G | flexLock 8014520/1MMW/2024-04-12 | SICK Irrtümer und Änderungen vorbehalten...
  • Seite 55 2 × Verlängerungsstück – 2132721 Zwei Verlängerungsstücke (je 30 mm) für die Achse der Fluchtentriegelung 8014520/1MMW/2024-04-12 | SICK B E T R I E B S A N L E I T U N G | flexLock Irrtümer und Änderungen vorbehalten...

  • Seite 56: Anhang

    This device complies with Industry Canada’s licence-exempt RSSs. Operation is subject to the following two conditions: B E T R I E B S A N L E I T U N G | flexLock 8014520/1MMW/2024-04-12 | SICK Irrtümer und Änderungen vorbehalten...
  • Seite 57 8014520/1MMW/2024-04-12 | SICK B E T R I E B S A N L E I T U N G | flexLock Irrtümer und Änderungen vorbehalten...
  • Seite 58 ANHANG B E T R I E B S A N L E I T U N G | flexLock 8014520/1MMW/2024-04-12 | SICK Irrtümer und Änderungen vorbehalten...
  • Seite 59 ANHANG 8014520/1MMW/2024-04-12 | SICK B E T R I E B S A N L E I T U N G | flexLock Irrtümer und Änderungen vorbehalten...
  • Seite 60 Phone +65 6744 3732 Phone +30 210 6825100 Phone +65 6744 3732 E-Mail sales.gsg@sick.com E-Mail office@sick.com.gr E-Mail sales.gsg@sick.com Hong Kong Slovakia Phone +852 2153 6300 Phone +421 482 901 201 E-Mail ghk@sick.com.hk E-Mail mail@sick-sk.sk Detailed addresses and further locations at www.sick.com SICK AG  |  Waldkirch  |  Germany  |  www.sick.com...
