5
MONTAGE
5.2.2 FlexFix-Halterung montieren
32 B E T R I E B S A N L E I T U N G | deTem4 Core Ex II 3GD
QuickFix-Halterung an einem Maschinen- oder Profilrahmen montieren
Tabelle 3: Seitliche und rückseitige Montage der QuickFix-Halterung
Montageart Beschreibung
Seitlich Mit der M5-Schraube durch die QuickFix-Halterung an den Maschinen- oder
Profilrahmen. Am Maschinen- oder Profilrahmen ist eine Schraubenmutter
oder eine Gewindebohrung erforderlich (1).
Mit der M5-Schraube durch den Maschinen- oder Profilrahmen an die
QuickFix-Halterung. Eine Schraubenmutter ist für jede QuickFix-Halterung
erforderlich (2).
Mit der M5-Schraube durch die QuickFix-Halterung an den Profilrahmen. Am
Profilrahmen ist ein Nutenstein erforderlich (3).
Rückseitig Mit der M5-Schraube durch die QuickFix-Halterung an den Maschinen- oder
Profilrahmen. Am Maschinen- oder Profilrahmen ist eine Schraubenmutter
oder eine Gewindebohrung erforderlich (4).
Drehmoment: 5 Nm ... 6 Nm
1
2
3

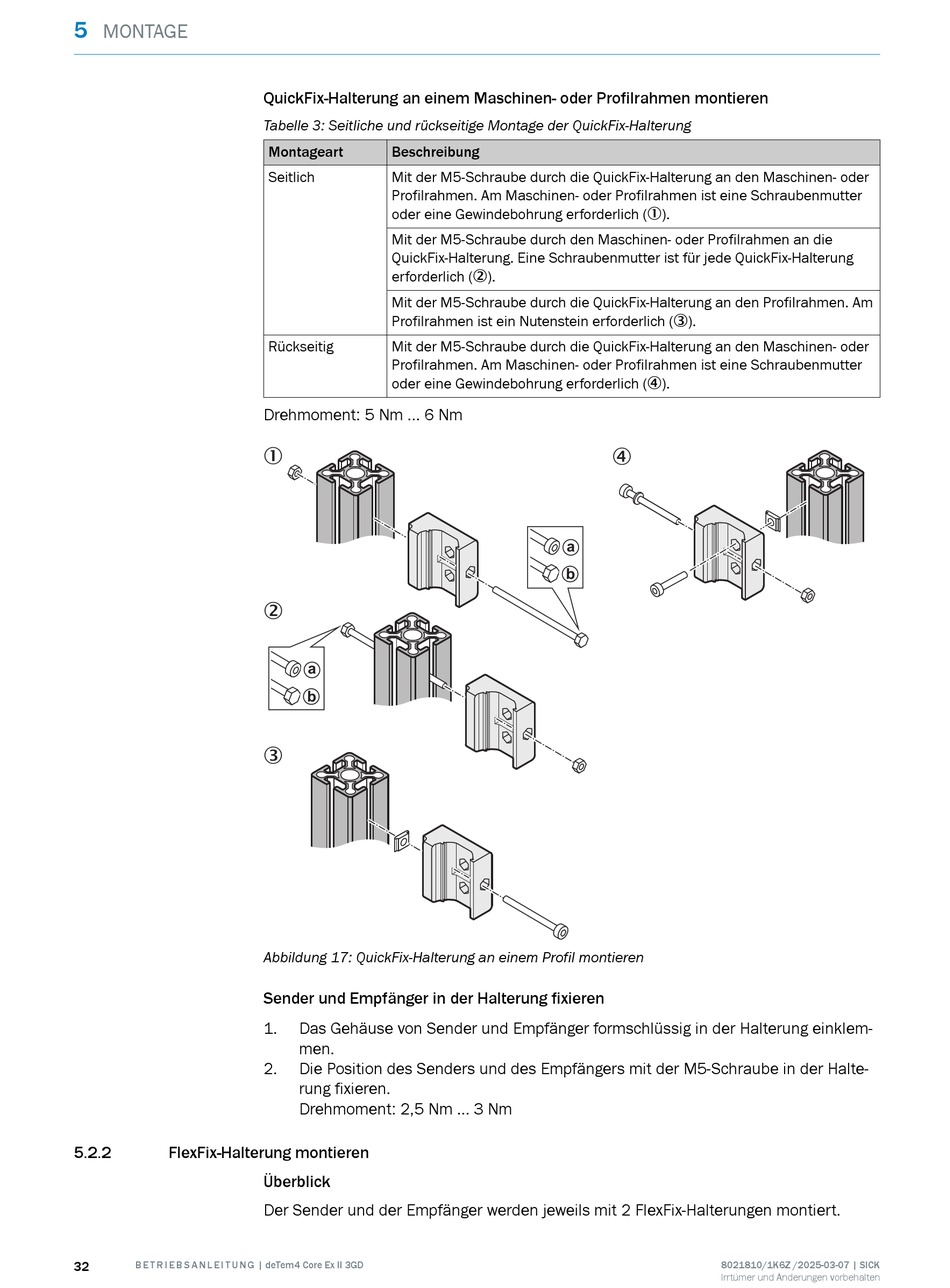

Abbildung 17: QuickFix-Halterung an einem Profil montieren
Sender und Empfänger in der Halterung fixieren
1. Das Gehäuse von Sender und Empfänger formschlüssig in der Halterung einklem‐
men.
2. Die Position des Senders und des Empfängers mit der M5-Schraube in der Halte‐
rung fixieren.
Drehmoment: 2,5 Nm ... 3 Nm
Überblick
Der Sender und der Empfänger werden jeweils mit 2 FlexFix-Halterungen montiert.
4
