HINWEIS
Bei der Montage der Halterungen Folgendes beachten:
•
Die Länge der Schraube so wählen, dass keine Verletzungsgefahr durch einen
Überstand entsteht.
Voraussetzungen
• Projektierung ist abgeschlossen.
• Montage erfolgt gemäß der Projektierung.
• Gefahr bringender Zustand der Maschine ist und bleibt während der Montage
ausgeschaltet.
•
Ausgänge des Geräts haben während der Montage keine Wirkung auf die
Maschine.
•
Für die Montage nur von SICK empfohlene Halterungen verwenden.
• Geeignete Maßnahmen zur Schwingungsdämpfung treffen, wenn die Vibrations-
und Schockanforderungen über den im Datenblatt angegebenen Werten und Prüf‐
bedingungen liegen.

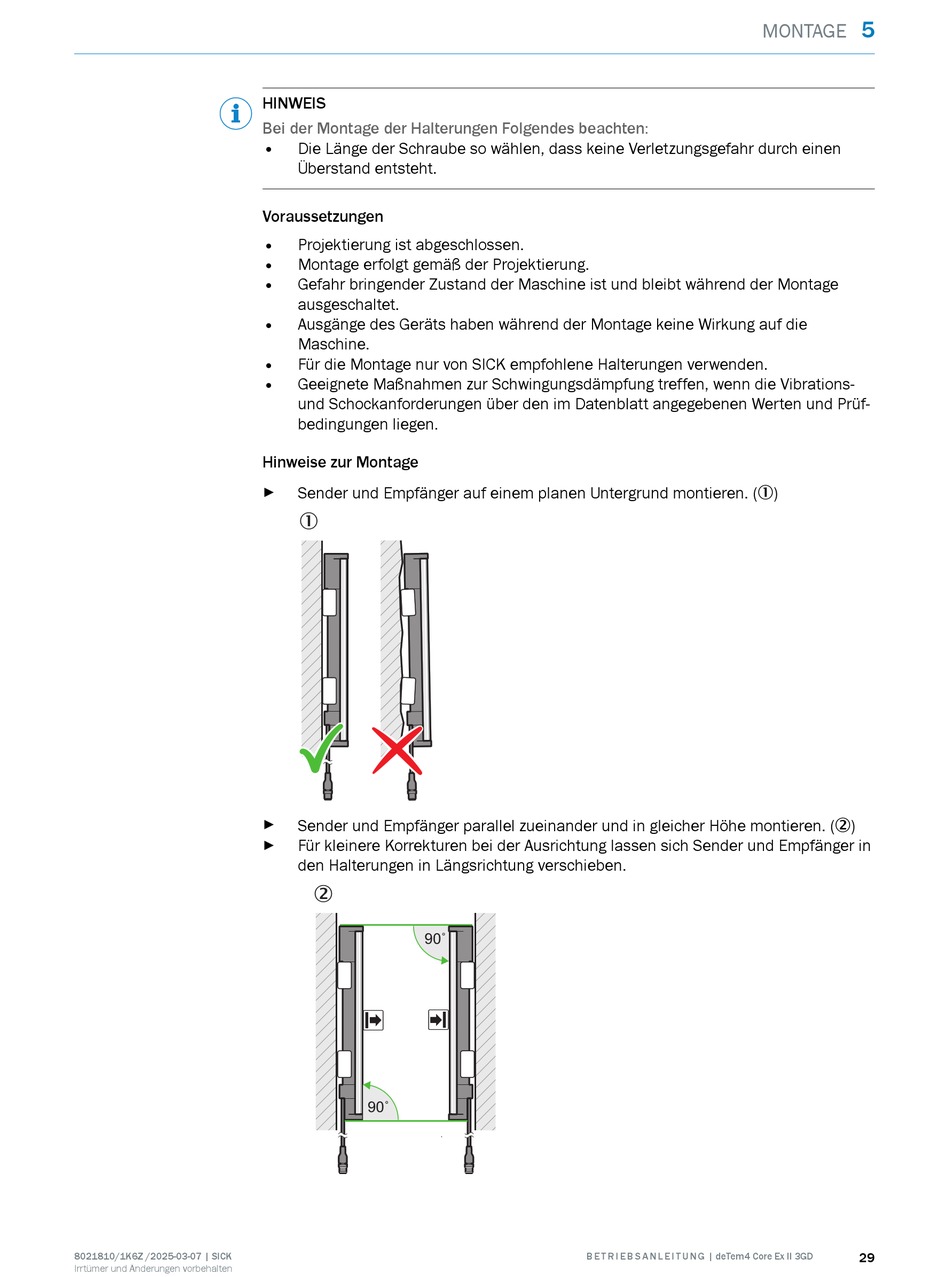

Hinweise zur Montage
Sender und Empfänger auf einem planen Untergrund montieren. (1)
►
1
Sender und Empfänger parallel zueinander und in gleicher Höhe montieren. (2)
►
Für kleinere Korrekturen bei der Ausrichtung lassen sich Sender und Empfänger in
►
den Halterungen in Längsrichtung verschieben.
2
90˚
s r
90˚
