MONTAGE
30 B E T R I E B S A N L E I T U N G | deTem4 Core Ex II 3GD

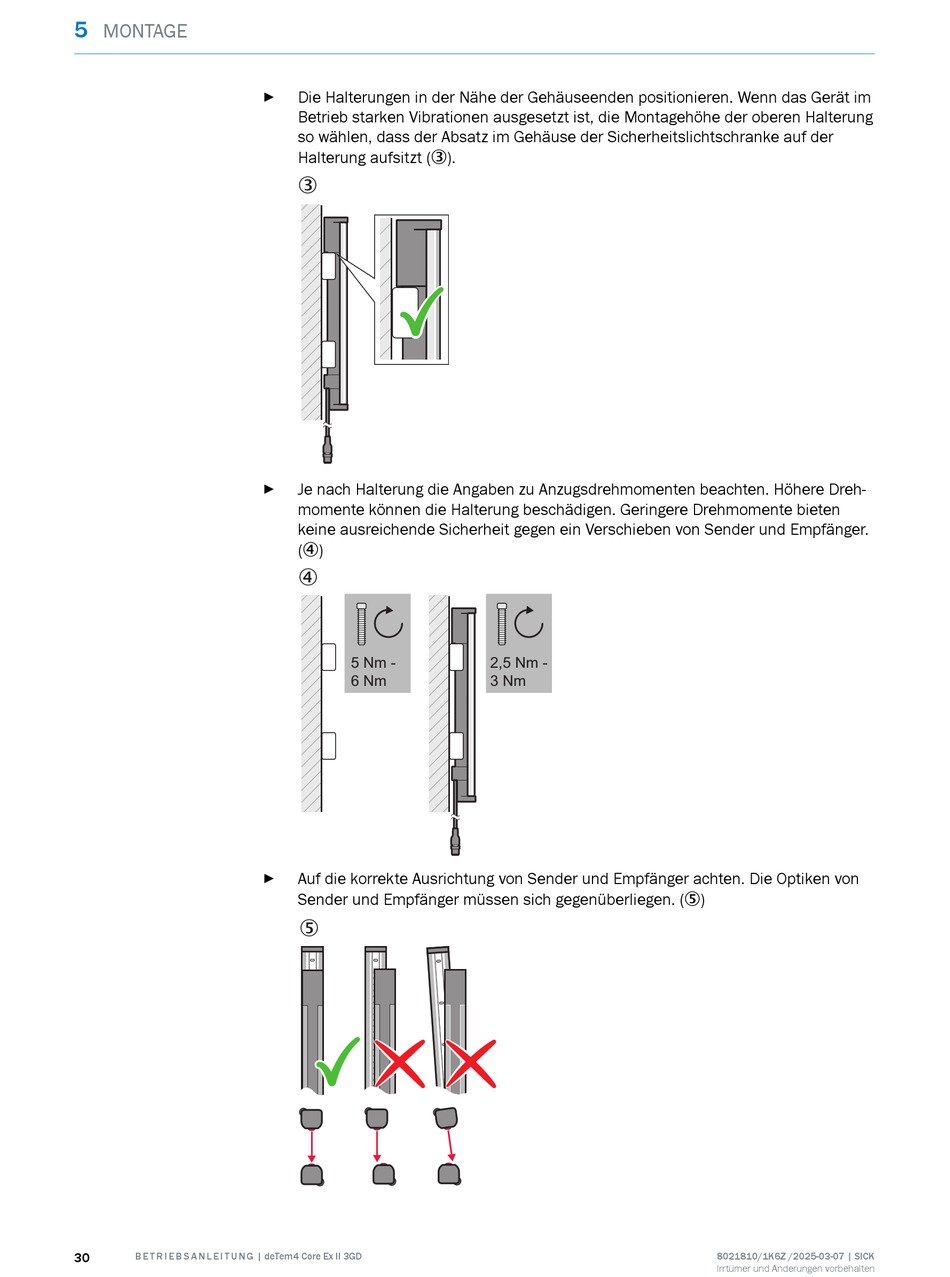

Die Halterungen in der Nähe der Gehäuseenden positionieren. Wenn das Gerät im
►
Betrieb starken Vibrationen ausgesetzt ist, die Montagehöhe der oberen Halterung
so wählen, dass der Absatz im Gehäuse der Sicherheitslichtschranke auf der
Halterung aufsitzt (3).
3
Je nach Halterung die Angaben zu Anzugsdrehmomenten beachten. Höhere Dreh‐
►
momente können die Halterung beschädigen. Geringere Drehmomente bieten
keine ausreichende Sicherheit gegen ein Verschieben von Sender und Empfänger.
(4)
4
5 Nm -
6 Nm
Auf die korrekte Ausrichtung von Sender und Empfänger achten. Die Optiken von
►
Sender und Empfänger müssen sich gegenüberliegen. (5)
5
2,5 Nm -
3 Nm
