5
MONTAGE
5 Montage
5.1 Auspacken
5.2 Montieren
28 B E T R I E B S A N L E I T U N G | deTem4 Core Ex II 3GD
Vorgehensweise
1. Die Komponenten auf Vollständigkeit und Unversehrtheit aller Teile prüfen.
2. Bei Reklamationen die zuständige SICK-Niederlassung kontaktieren.
Verwandte Themen
•
„Bestelldaten", Seite 58
Wichtige Hinweise
GEFAHR
Gefahr der Unwirksamkeit der Schutzeinrichtung
Zu schützende Personen und Körperteile werden bei Nichtbeachtung möglicherweise
nicht oder nicht rechtzeitig erkannt.
Die berechneten Mindestabstände für die Maschine beachten.
►
Die Schutzeinrichtung so montieren, dass keine Person den untersten Lichtstrahl
►
unterqueren, den obersten Lichtstrahl überqueren, zwischen zwei Lichtstrahlen
durchsteigen oder die Schutzeinrichtung seitlich passieren kann.
GEFAHR
Gefahr der Unwirksamkeit der Schutzeinrichtung
Zu schützende Personen und Körperteile werden bei Nichtbeachtung möglicherweise
nicht erkannt.
Das Ende mit dem Leitungsanschluss muss bei Sender und Empfänger in die
►
gleiche Richtung zeigen.
s

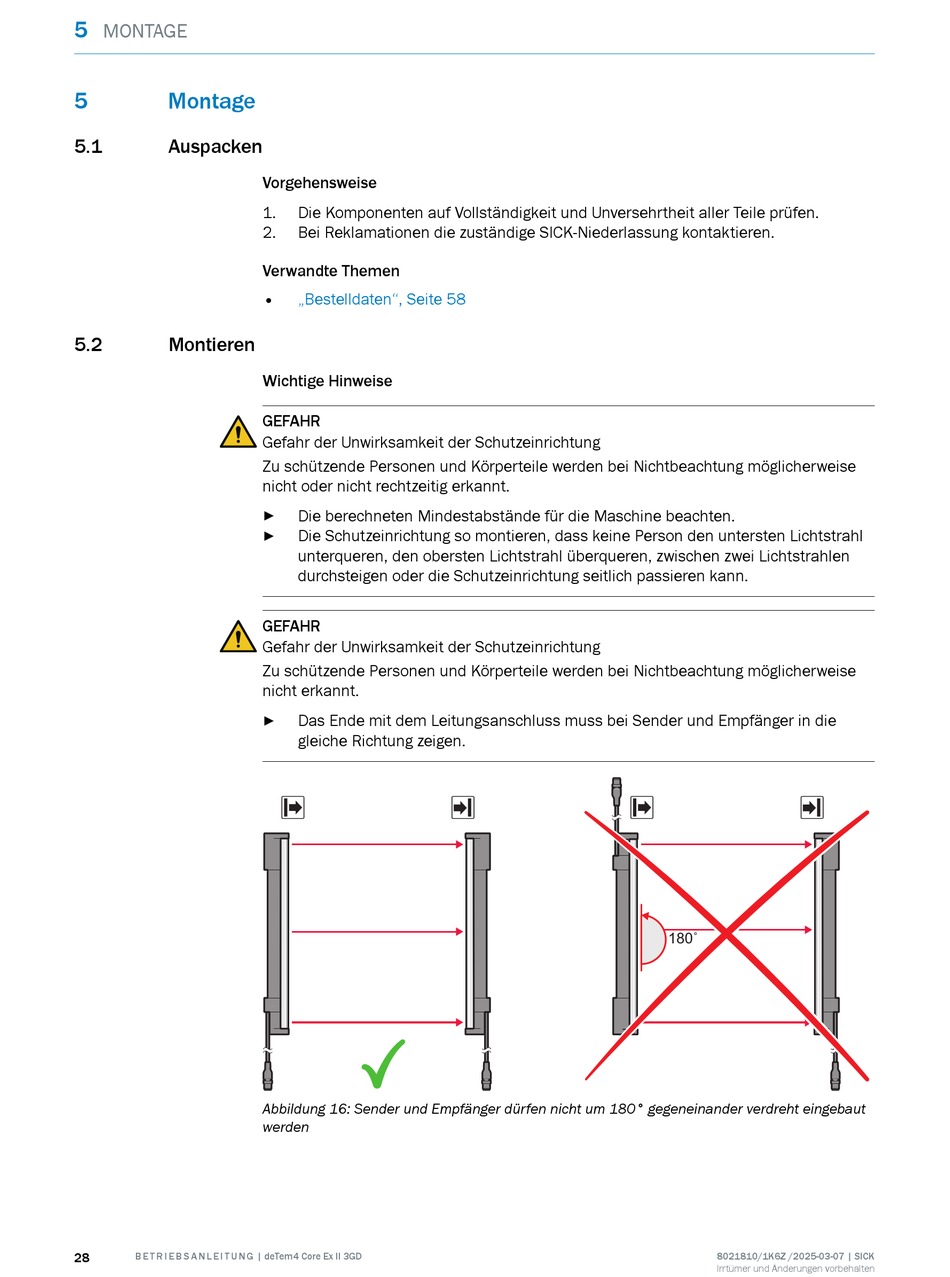

Abbildung 16: Sender und Empfänger dürfen nicht um 180° gegeneinander verdreht eingebaut
werden
r s r
180˚
