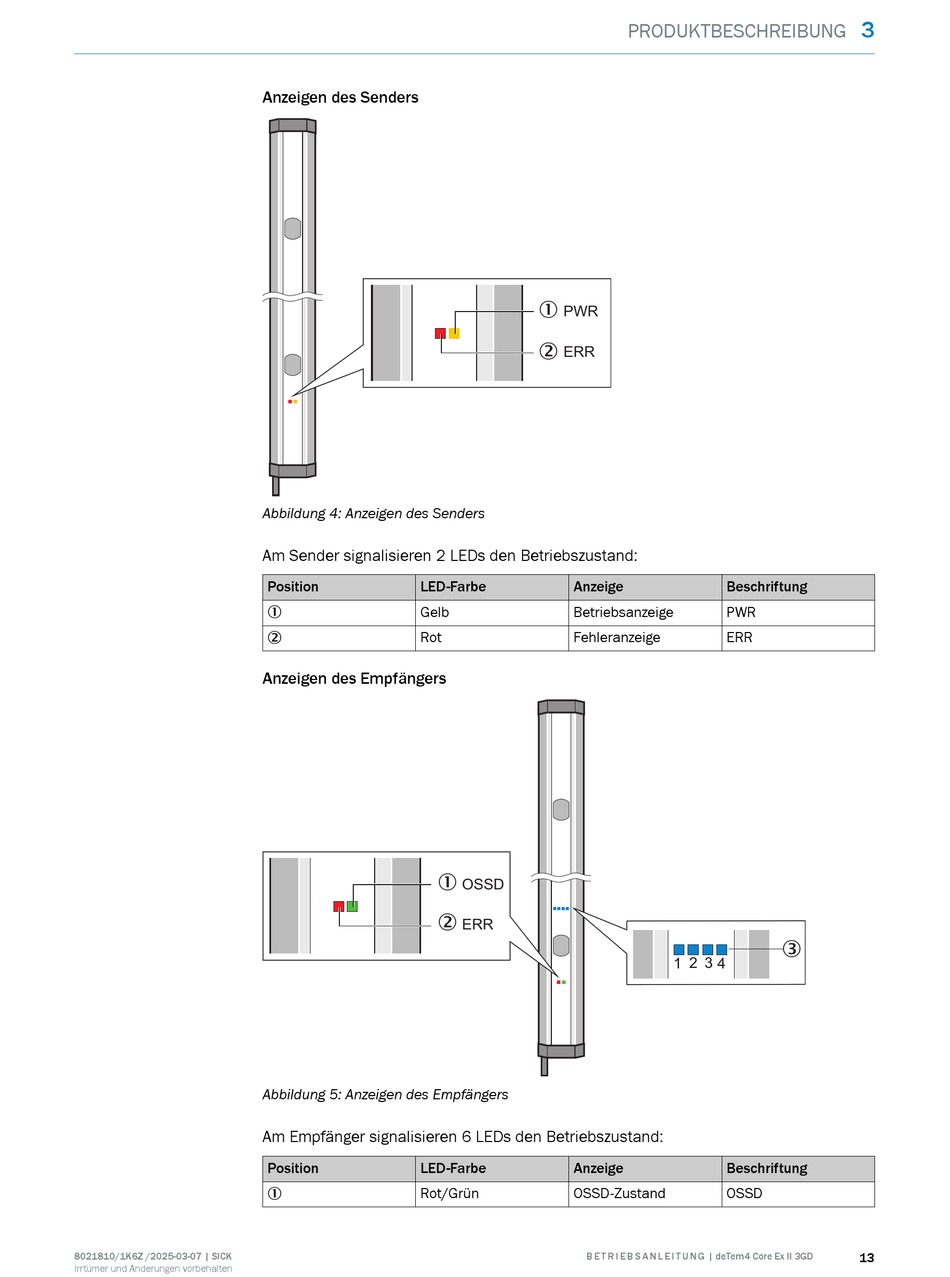

Anzeigen des Senders
Abbildung 4: Anzeigen des Senders
Am Sender signalisieren 2 LEDs den Betriebszustand:
Position LED-Farbe
Gelb
1
Rot
2
Anzeigen des Empfängers
1
2
Abbildung 5: Anzeigen des Empfängers
Am Empfänger signalisieren 6 LEDs den Betriebszustand:
Position LED-Farbe
Rot/Grün
1
PRODUKTBESCHREIBUNG
1
PWR
2
ERR
Anzeige
Betriebsanzeige
Fehleranzeige
OSSD
ERR
Anzeige
OSSD-Zustand
