7.2.4 Füllstand der Hydraulikflüssigkeit prüfen
7.2.5 Hydraulikflüssigkeit tauschen
58/91
Voraussetzungen für Arbeiten am Hydrauliksystem
Das Hydrauliksystem ist abgeschaltet und gegen unbeabsichtigtes Wiedereinschalten gesichert.
Lasten sind abgesenkt.
Das System ist drucklos.
Das System ist abgekühlt.
Das Arbeitsumfeld ist sauber.
✓ Arbeiten am Hydrauliksystem können durchgeführt werden.
Hydraulikzylinder sind vollständig eingefahren. - Pressbalken ist an Arbeitszylinder montiert und ist
auf Unterwange abgestützt. (Unterer Endanschlag)
1. Ölmessstab am Tankmodul herausschrauben und Öllm entfernen.
2. Ölmessstab wieder einschrauben und anschließend wieder herausschrauben. - Der Öllm muss
oberhalb der minimalen Füllstandsmarkierung liegen. Die maximale Füllhöhe beträgt 265 mm.
✓ Füllstand zu niedrig: Hydraulikflüssigkeit nachfüllen.
Art und Reinheit der Hydraulikflüssigkeit beachten
Informationen zu empfohlenen Filter beachten
✓ Füllstand zu hoch: Hydraulikflüssigkeit ablassen.
3. Ölmessstab wieder einschrauben.
4. Ausgetretene Hydraulikflüssigkeit, Behälter der Hydraulikflüssigkeit und mit Hydraulikflüssigkeit
verunreinigte Putzlappen ordnungsgemäß entsorgen.
Verschmutzungsanzeige gibt der Maschine ein Signal aus
Der Hydraulikfilter wird über die Verschmutzungsanzeige überwacht.
Gibt die Verschmutzungsanzeige im betriebswarmen Zustand der Maschine ein Signal aus,
müssen die Hydraulikflüssigkeit, der Hydraulikfilter und der Belüftungsfilter getauscht werden.

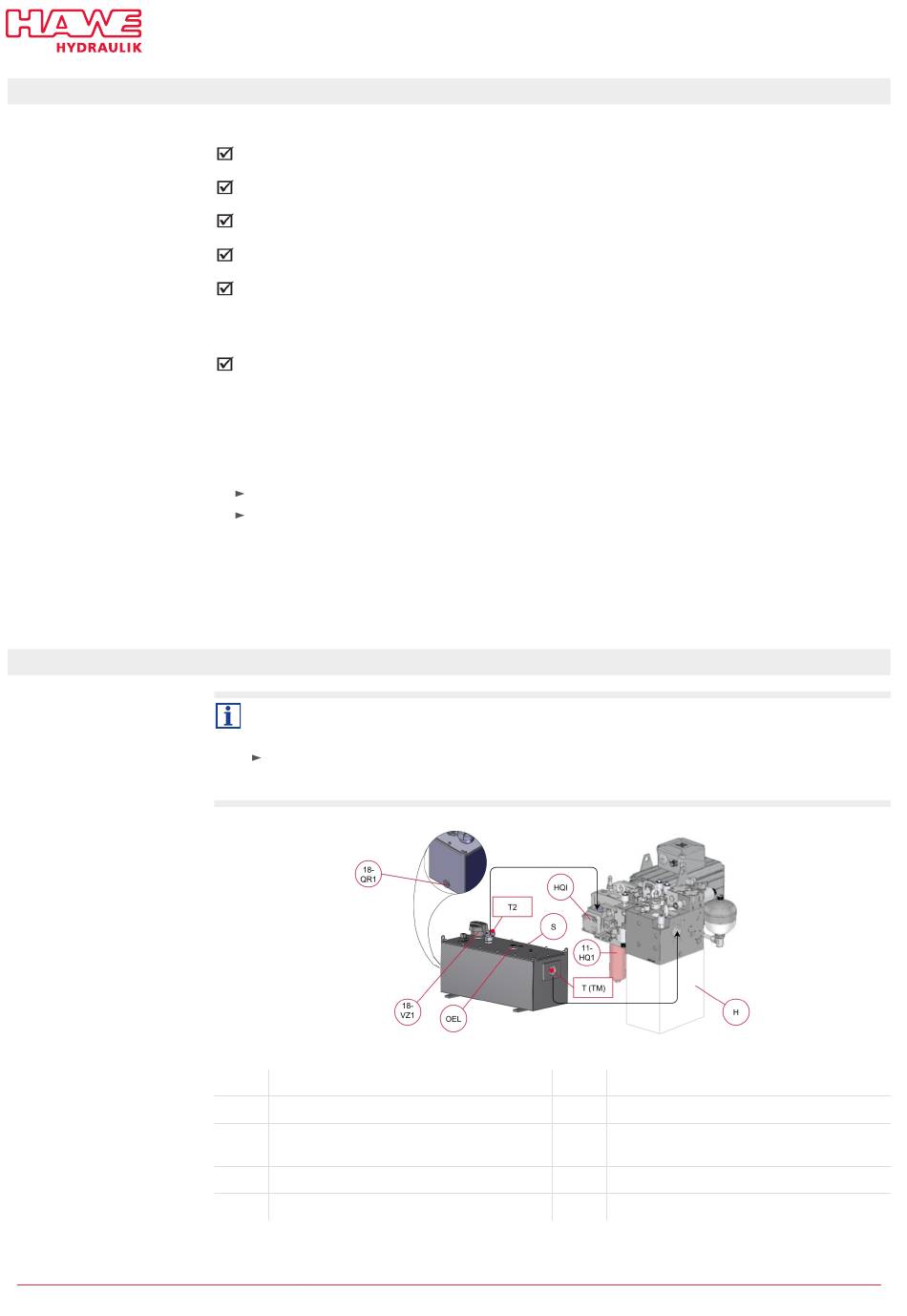

18-QR1 Ablassschraube Hydraulikflüssigkeit
18-VZ1 Belüftungsfilter
T (TM)
Anschluss des Nachsaugventils am Tankmodul
(TM): SAE-Flanschanschluss
S
Innensechskantschrauben
HQI
Pumpe
B 6340 - 04-2025 - 1.3 de
11-HQ1 Filterelement
H
Hydraulikzylinder
HS
Hydraulikschlauch
OEL
Ölmessstab
HAWE Hydraulik SE
