3
Zu diesem Produkt

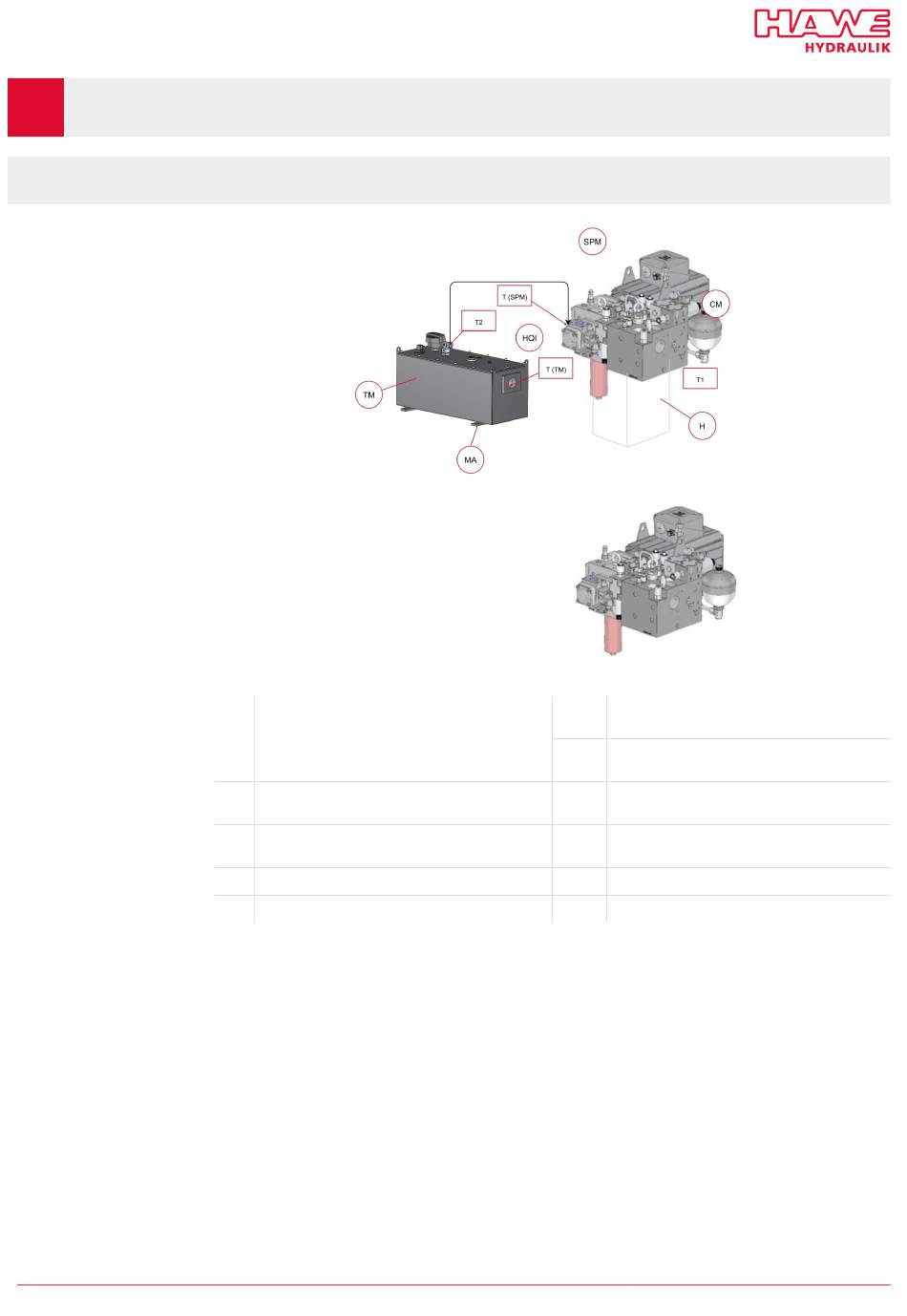

3.1 Aufbau
Optional
HAWE Hydraulik SE
TM Tankmodul
SPM Servo Power Modul
CM Zylindermodul
H Hydraulikzylinder
HQI Pumpe (HQI-Pumpe)
Die Hydraulikaggregate bestehen aus den Baugruppen:
Zylindermodul (CM)
■
Servo Power Modul (SPM)
■
Tankmodul (TM)
■
Je ein Hydraulikaggregat wird links und rechts als Antrieb für Hydraulikzylinder (H; kein Lieferumfang)
zum Verfahren des Pressbalkens eingesetzt.
Die zwei symmetrisch aufgebauten Zylindermodule des Pressbalkens enthalten identisch montierte
Komponenten, die für die linke bzw. rechte Seite jeweils gespiegelt sind. Die Servo Power Module können
auf der Außenseite angeanscht werden.
Die Basisausführung kann mit folgenden Zusatzfunktionen erweitert werden:
Module zur Werkzeugklemmung ohne Druckregelung: HB55369-002A
■
Module zur Werkzeugklemmung mit Druckregelung: HB55370-002B
■
B 6340 - 04-2025 - 1.3 de
T (TM) Anschluss des Nachsaugventils am Tankmodul
(TM): SAE-Flanschanschluss
T2 Anschluss der Pumpe am Tankmodul (TM):
Verschraubung 42 L
T (SPM) Anschluss der Pumpe (HQI):
SAE-Flanschanschluss
T1 Flanschfläche am Zylindermodul (CM):
SAE-Flanschanschluss
MA Anschluss am Maschinenrahmen
