HAWE Hydraulik SE

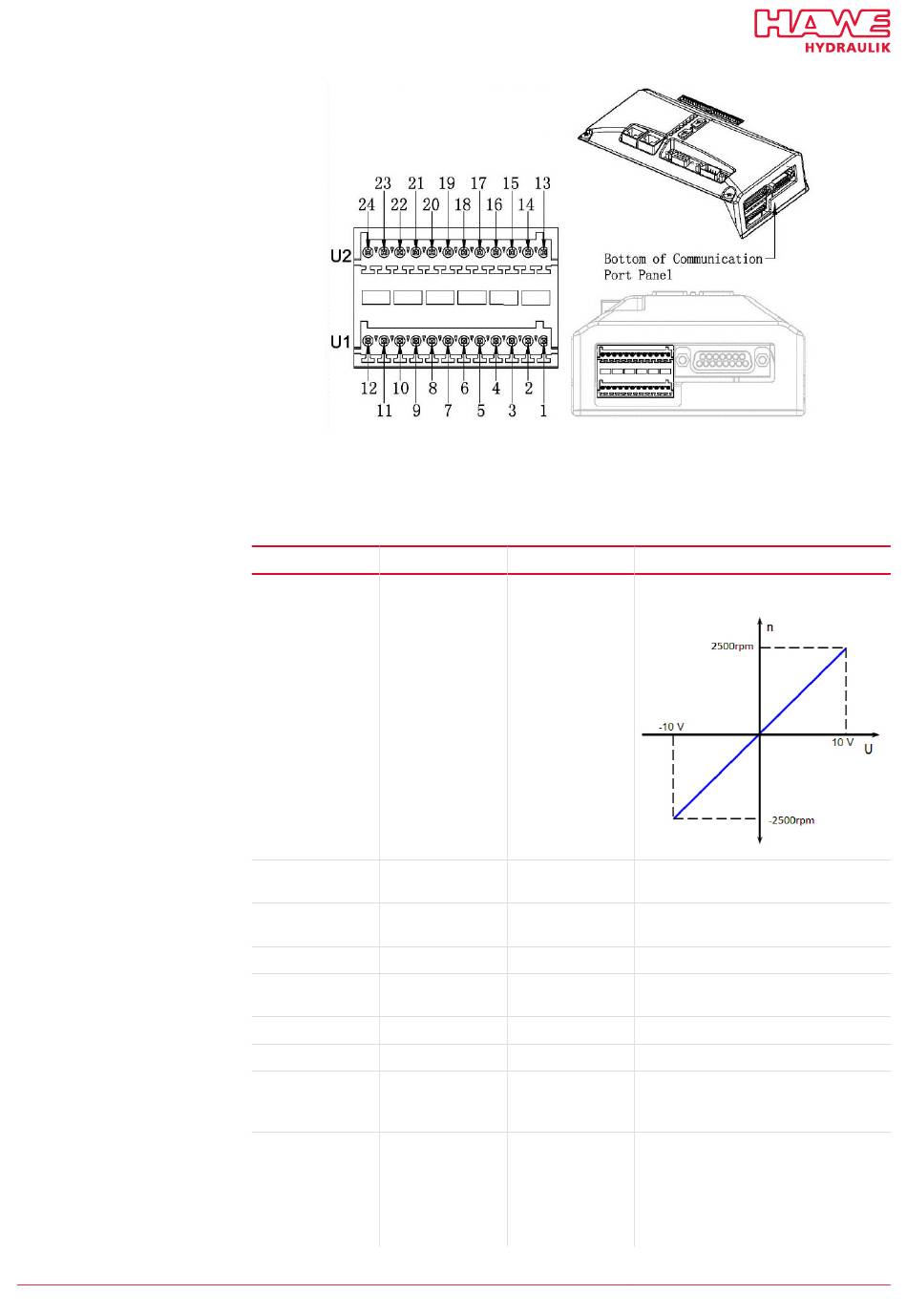

Funktionen der Ein- und Ausgänge des Steckers U1
PIN
1
2
3
4
5
6
7
8
9
10
B 6340 - 04-2025 - 1.3 de
Kommunikation (Port U1/U2)
Stecker U1
Name
Funktion
AI0 +
Analoger Eingang
AI0 -
AO0
Analoger Ausgang
GND
Analoge
Bezugsmasse
DI0
Digitaler Eingang
DI1
Digitaler Eingang
DI2
nicht verbunden
DI3
nicht verbunden
DO0
Digitaler Ausgang
DO1
Digitaler Ausgang
Signalbeschreibung
Solldrehzahl
± 10 V, Zin = 10 kΩ Differenzeingang
Feedback Istdrehzahl
0 – 10V f.s., 30 mA
Analoge Bezugsmasse AO0
Enable Drive 6,6 kΩ zu Masse, 20-30 V
Reset Drive Error 6,6
kΩ zu Masse, 20-30 V
Drive active Endstufe und
Drehzahlregelung aktiv PNP open
collector, 24 V, 100 mA max
Collective error (active low) Der
Antriebsregler ist im Fehlerzustand. Zum
Neustart muss der anliegende Fehler
behoben und quittiert werden. Der Fehler
wird über den Eingang DI1 quittiert.
PNP open collector, 24 V, 100 mA max.
45/91
