5.3.1 Schnittstellen

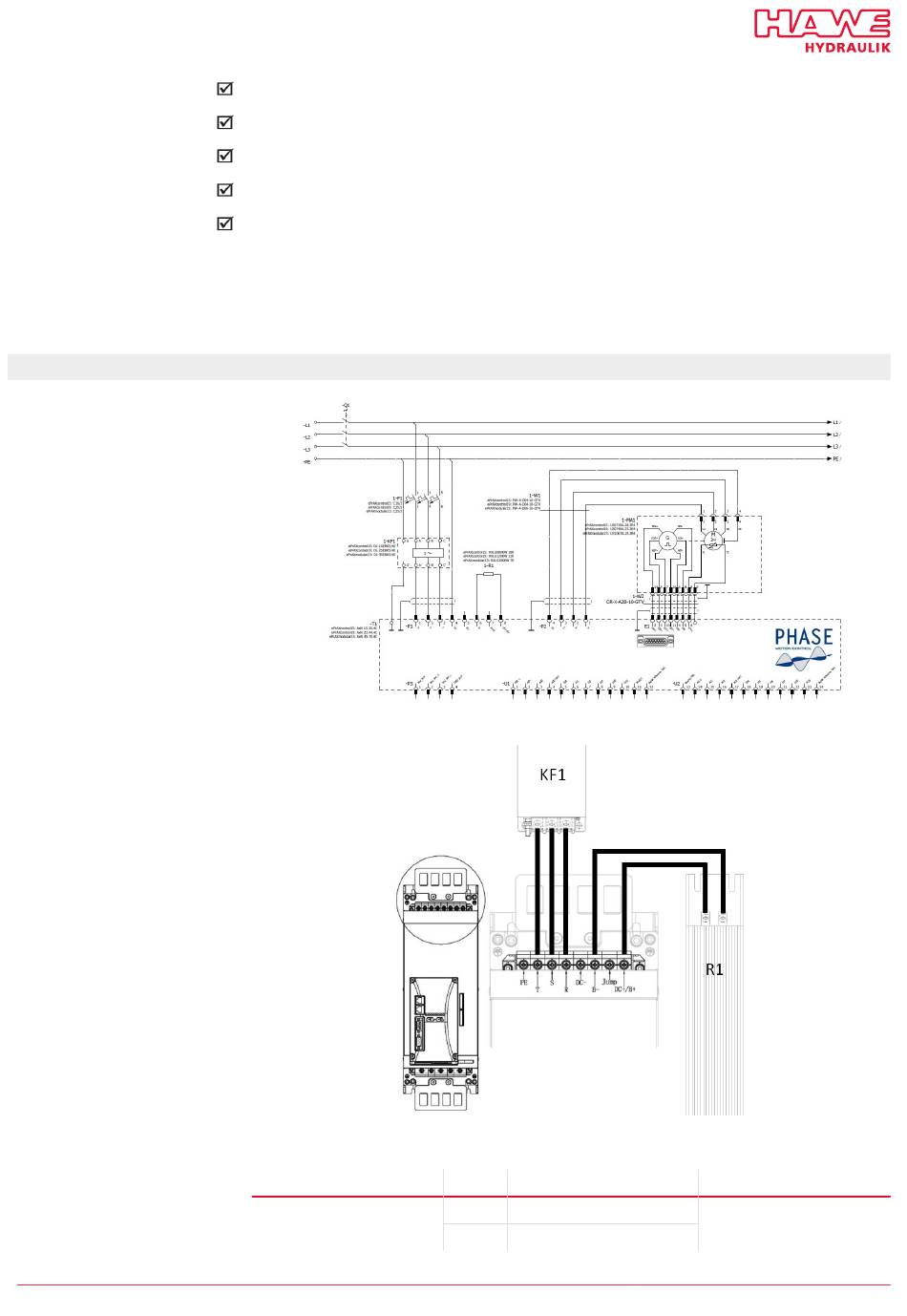

Lastkreis Antriebsregler
(je Achse)
HAWE Hydraulik SE
2x Antriebsregler liegen bereit.
2x Netzfilter liegen bereit.
2x Bremswiderstände liegen bereit.
2x Motorleitungen (5m/10m) liegen bereit.
2x Resolverleitungen (5m/10m) liegen bereit.
1. Netzfilter (1), Bremswiderstand (2) und Antriebsregler (3) im Schaltschrank montieren.
2. Servomotor (4) über die Motorleitung und die Resolverleitung an den Antriebsregler anschließen.
3. Schaltschrank an die elektrische Stromversorgung anschließen.
4. Elektrische Anschlüsse nach einer Woche Betriebszeit prüfen.
Funktion
AC Spannungsversorgung
B 6340 - 04-2025 - 1.3 de
Spannungsversorgung Antriebsregler (Port P1)
Klemme
Definition
T
Außenleiter
S
Außenleiter
Beschreibung
150 – 500 VAC dreiphasige
AC Spannungsversorgung
39/91
