Servo Power Modul
HAWE Hydraulik SE
M
Servomotor
11-BP1 Verschmutzungsanzeige
11-RV1
Druckbegrenzungsventil

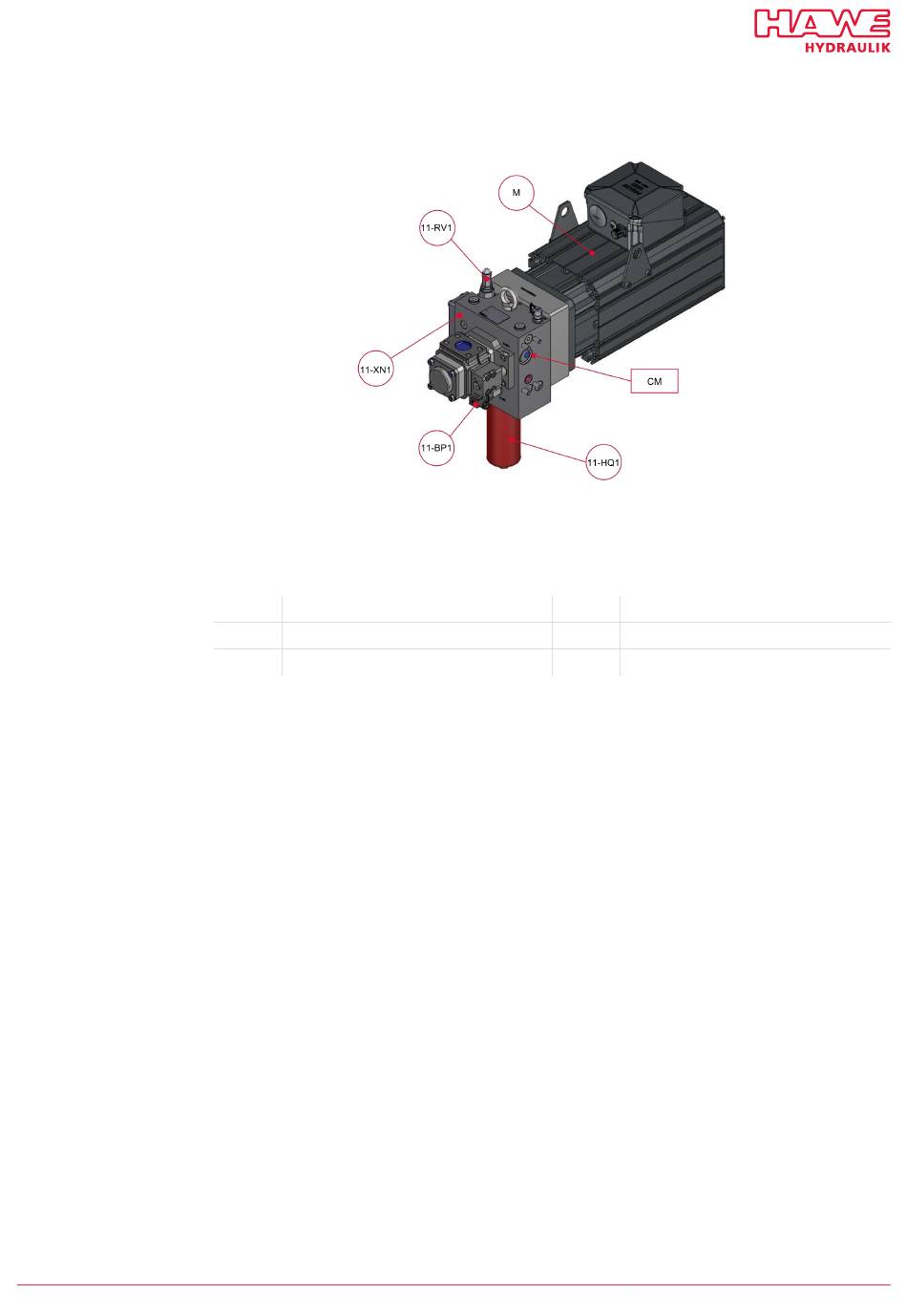

Das Servo Power Modul (SPM) besteht aus einem Pumpenträger (11-XN1) mit:
angeflanschter Innenzahnradpumpe
■
teilintegriertem Filterelement (11-HQ1)
■
elektrischer Verschmutzungsanzeige (11-BP1)
■
Druckbegrenzungsventil (11-RV1)
■
Rückschlagventilen
■
Kupplung
■
Am Servo Power Modul wird der Servomotor (M) über einen Motoransch angeanscht.
Das Servo Power Modul wird mit einer Platte mit Flanschdichtungen und Schrauben am Zylindermo-
dul (CM) befestigt. So wird die Verbindung der Druckleitung zum Zylindermodul hergestellt. Der Motor
wird mit dem Motor- und dem Resolverkabel mit dem Antriebsregler, der im Schaltschrank montiert
wird, verbunden. Zum Antriebsregler gehören ein Netzfilter und ein Bremswiderstand, die ebenfalls im
Schaltschrank montiert werden.
B 6340 - 04-2025 - 1.3 de
CM
Schnittstelle Zylindermodul
11-HQ1 Filterelement
11-XN1 Pumpenträger
