5.1.4 Tankmodule montieren

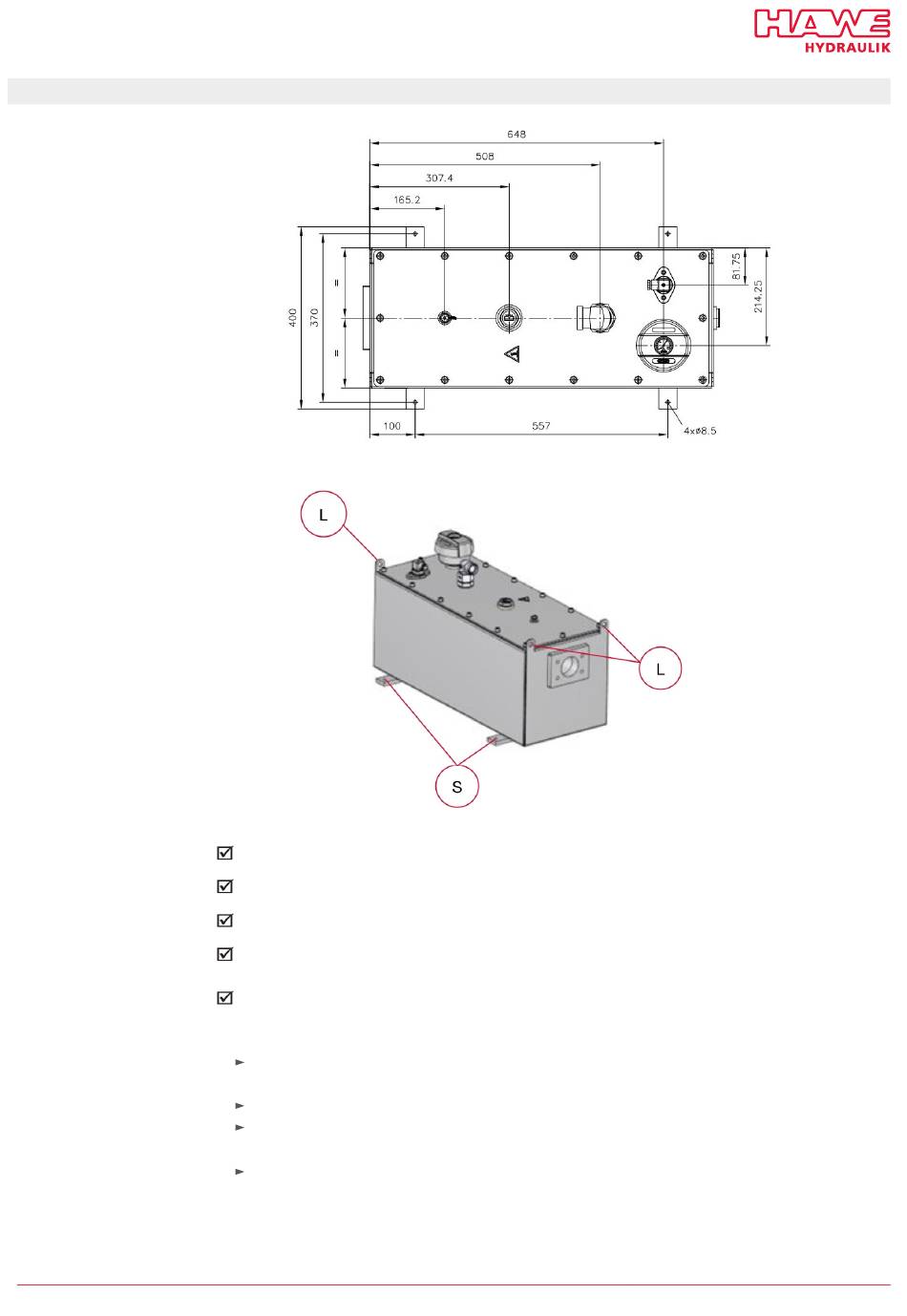

Lochbild
HAWE Hydraulik SE
Zylindermodul ist an Hydraulikzylinder montiert.
Servo Power Modul ist an Zylindermodul (CM) montiert.
Der vorgesehene Maschinenrahmen ist vorbereitet.
Die Anbauhöhe des Tankmoduls (TM) entspricht den Anforderungen gemäß Kapitel
Anschluss".
Die Gewinde M8 sind gemäß dem folgenden Lochbild in den Maschinenrahmen gefertigt. - Die Befesti-
gungsschrauben M8 sind nicht im Lieferumfang.
1. Tankmodul in Position in der übergeordneten Maschine platzieren.
Dazu das Tankmodul über die Laschen (L) mit geeignetem Hebezeug heben und direkt über den
vorgesehenen Maschinenrahmen (M) mit entsprechender Anbauhöhe befördern.
Für ausreichende Belüftung sorgen.
Für ausreichend Platz zum Bedienen und zur Wartung sorgen.
2. Sicherstellen, dass: alle Befestigungsbohrungen und hydraulischen Anschlüsse einwandfrei uchten.
Tankmodul so absenken, dass die Bohrungen für die Befestigung zum Maschinenrahmen uchten.
B 6340 - 04-2025 - 1.3 de
L
Laschen
S
4x Innensechskantschrauben
ISO 4762 – M8 – 8.8
"Hydraulischer
35/91
