3.2 Funktionen
Beschreibung
HAWE Hydraulik SE

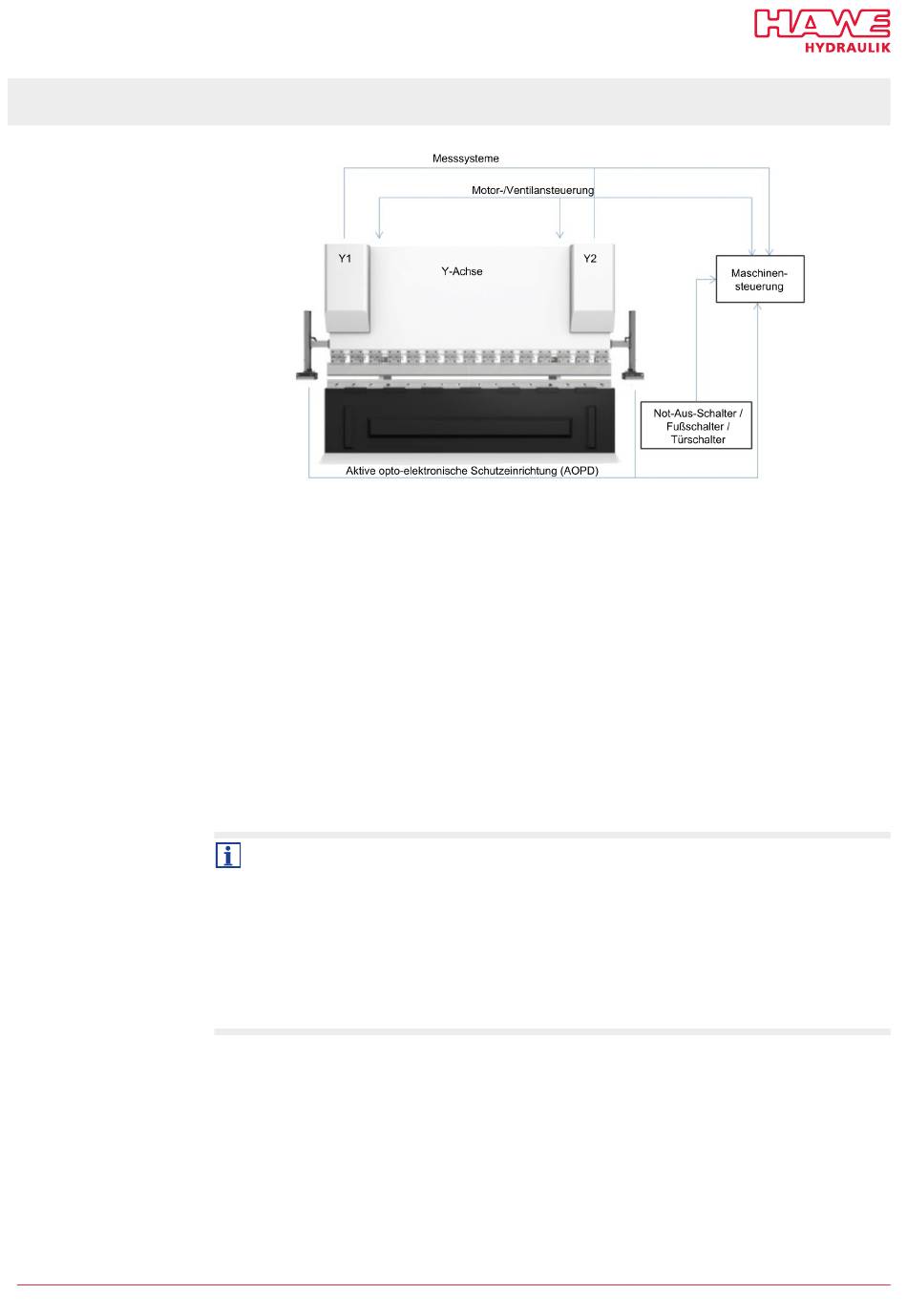

Der Pressenantrieb ePRAX modular wird in Abkantpressen zum Antrieb des oberen Biegebalkens (Y-Achse)
eingesetzt. Die Y-Achse wird von zwei hydraulischen Einzelachsen (Y1 und Y2), bestehend aus ePRAX mo-
dular und Hydraulikzylinder, angetrieben, die links und rechts die Kraft zwischen Maschinenrahmen und
Oberwange übertragen. Angesteuert von der Maschinensteuerung bilden die beiden Achsen im Gleichlauf
die Stellglieder für die Lageregelung der Y-Achse.
Auf einen Hydraulikzylinder montiert übersetzt ePRAX modular elektrische Eingangsgrößen entspre-
chend der Sollvorgaben der Maschinensteuerung zu einer mechanischen Linearbewegung. Die Maschinen-
steuerung kommuniziert dabei über analoge und digitale Ein- und Ausgänge mit dem Antriebsregler des
Motors und steuert die Ventile. Mit den durch die Maschinensteuerung synchronisierten Achsen werden
vorgewählte Prole, bestehend aus Arbeitsgang bzw. Eil- und Arbeitsgang, lagegeregelt abgefahren.
Die Ventile des ePRAX modular sind als Aktoren von Sicherheitsfunktionen Bestandteil der Sicherheitsein-
richtung an Abkantpressen und werden entsprechend vom sicherheitsbezogenen Teil der Maschinensteue-
rung angesteuert und überwacht.
Für alle genannten Werte der Prozessvariablen gelten folgende Annahmen:
Zylinderabmessungen: 220 mm Kolbendurchmesser, 210 mm Stangendurchmesser
■
SPM 2 B-180/215/59-Z19-42/42-VE1
■
- MU U31007F.25.3.R4.0.Y0.K.00
- AxN 35.70.4-OPT.C.STO
- RXLG 2000W 7R
- DL-35EBK5/40
SCM55074.063-2H-A
■
B 6340 - 04-2025 - 1.3 de
17/91
