Betriebszustände

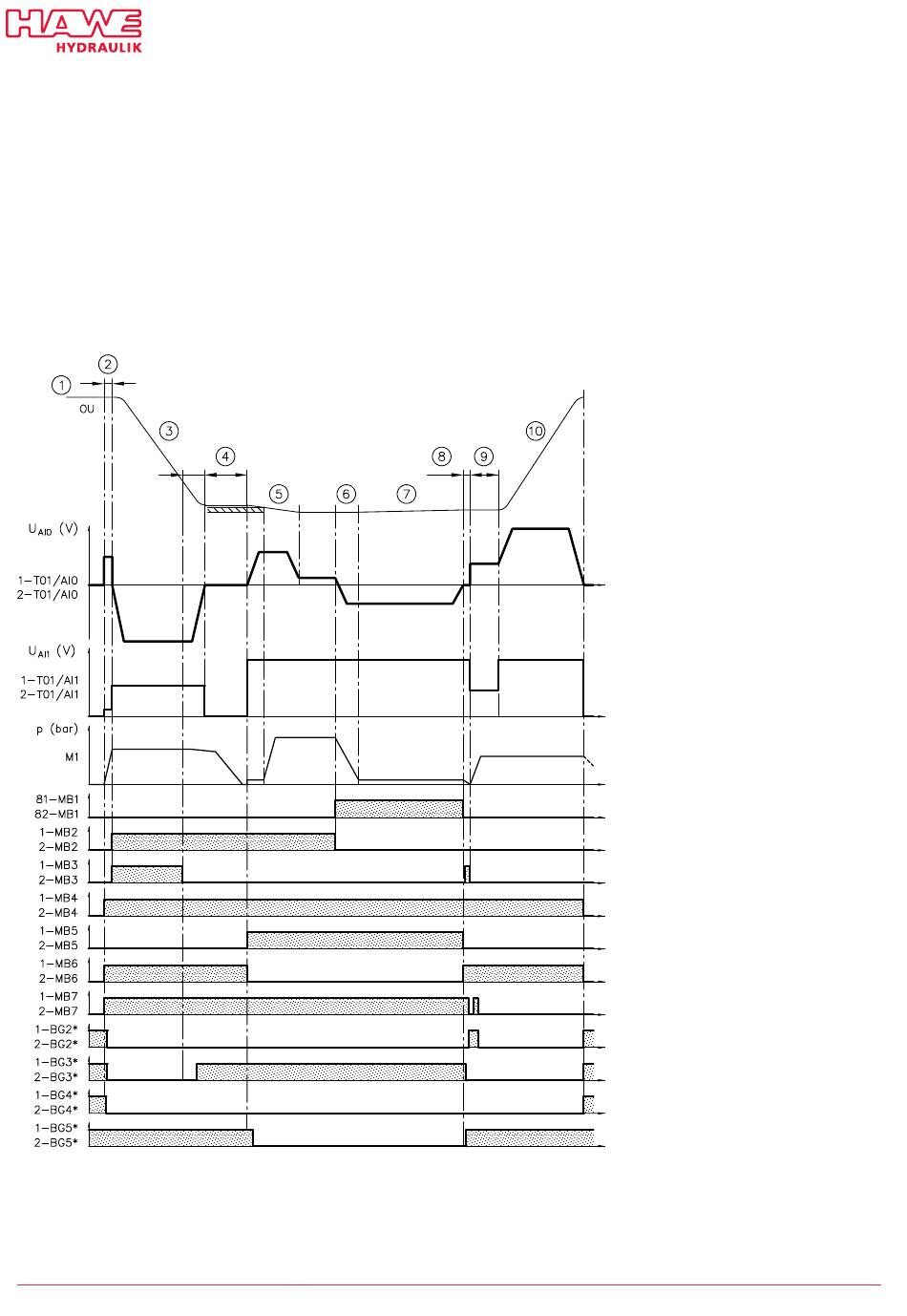

Biegezyklus mit Option Slow Up
18/91
Die Betriebszustände des Pressenantriebs werden durch den Status der elektrischen Antriebe (1-T01 und
2-T01) und die Stellung der Ventile deniert (81-QM1/82-QM1, 1-QM2/2-QM2, 1-QM3/2-QM3, 1-QM4/2-
QM4, 1-QM5/2-QM5, 1-QM6/2-QM6 und 1-QM7/2-QM7).
Als sicherheitsbezogene Teile der Steuerung (SRP/CS) werden die Ventile 1-QM2/2-QM2, 1-QM3/2-QM3,
1-QM4/2-QM4 und 1-QM5/2-QM5 (Aktuator) von einer programmierbaren elektronischen Steuerung (PES)
gesteuert und deren Stellungsschalter 1-BG2/2-BG2, 1-BG3/2-BG3, 1-BG4/2-BG4, 1-BG5/2-BG5 (Sensor)
entsprechend des Funktionsdiagrammes überwacht.
Die Steuerung der Ventile ist dem zugehörigen Schaltplan zu entnehmen,
Unterlagen", Seite
7.
B 6340 - 04-2025 - 1.3 de
siehe Kapitel 1.3, "Mitgeltende
1
IDLE
PRECLOSING
2
3
FAST DOWN
4
MUTE
5
WORKING SPEED
6
DECOMPRESSION
7
SLOW UP
8
WAIT
9
PREOPENING
10
FAST SPEED UP
