5.2 Hydraulischer Anschluss
Material prüfen
36/91
3. Innensechskantschrauben (S):
durch die Bohrungen führen,
handfest am Maschinenrahmen xieren und
abschließend mit einem Anzugsdrehmoment von 23 ± 2 Nm festschrauben.
Rohre, Schläuche, Verschraubungen und Flansche anhand passender Druckstufe, Wandstärke und
Materialien auswählen.
Ausschließlich nahtlose Präzisionsstahlrohre verwenden.
Alle Rohrleitungen, Schläuche und Verschraubungen müssen frei von Graten oder Fremdkörpern sein.
Einbauhinweise der Verschraubungshersteller beachten.
Rohr- und Schlauchleitungen nach geltenden Normen zu verlegen. Mechanische Verspannungen von
Rohren vermeiden. Schläuche nicht knicken. Scheuerstellen vermeiden.
Rohrleitungen dürfen nicht zur Befestigung von Bauteilen benutzt werden, wenn dadurch unzulässige
Belastungen hervorgerufen werden.
Auf der Stangenseite der Zylinder müssen gebördelte oder geschweißte Rohrverbindungen verwendet
werden. Schneidring-Rohrverschraubungen und Klebeverbindungen sind nicht zulässig.

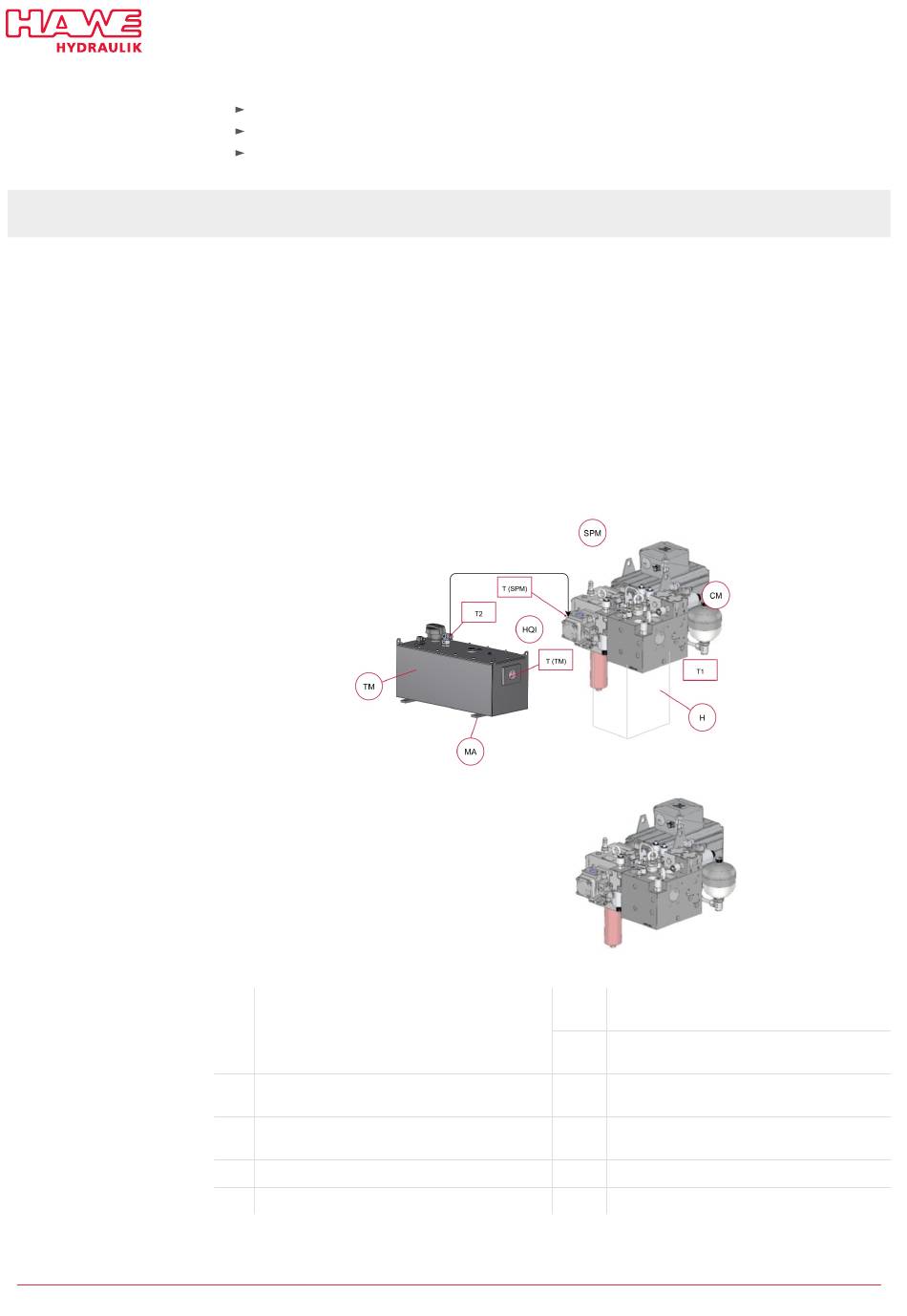

TM
Tankmodul
SPM
Servo Power Modul
CM
Zylindermodul
H
Hydraulikzylinder
HQI
Pumpe (HQI-Pumpe)
B 6340 - 04-2025 - 1.3 de
T (TM) Anschluss des Nachsaugventils am Tankmodul
(TM): SAE-Flanschanschluss
T2
Anschluss der Pumpe am Tankmodul (TM):
Verschraubung 42 L
T (SPM) Anschluss der Pumpe (HQI):
SAE-Flanschanschluss
T1
Flanschfläche am Zylindermodul (CM):
SAE-Flanschanschluss
MA
Anschluss am Maschinenrahmen
