5.1.3 Servo Power Module an Zylindermodule montieren
34/91
4. Aufhängung weiter in Spannung halten, so dass das Zylindermodul nicht kippen kann.
5. Innensechskantschrauben (S)
durch die Bohrungen führen.
handfest am Hydraulikzylinder xieren.
mit einem Drehmoment von 1160 ± 100 Nm (M30) beziehungsweise 590 ± 25 Nm (M24) festschrau-
ben.
Die Zylindermodule sind an den Hydraulikzylindern montiert.

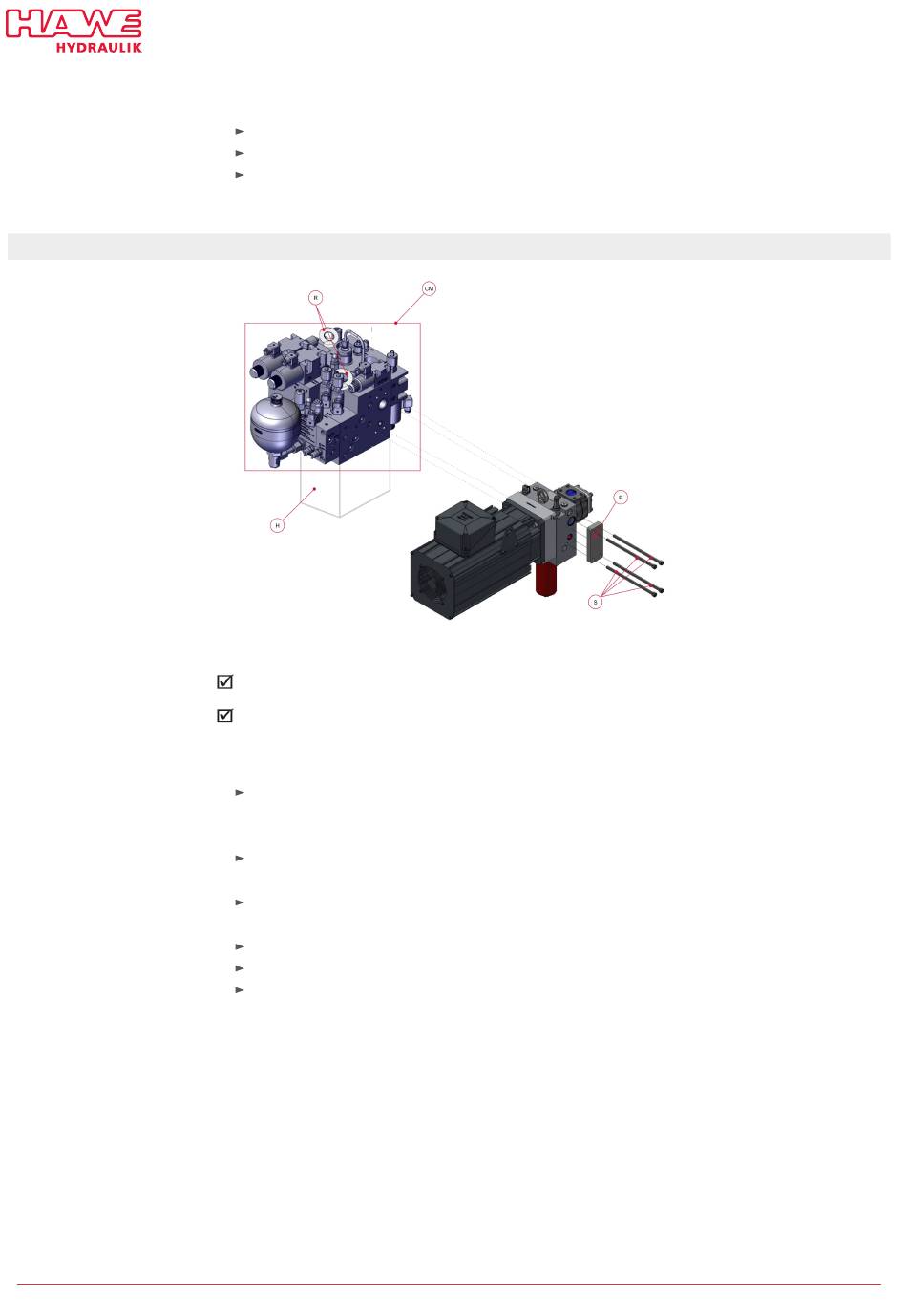

Die Servo Power Module mit der vormontierten Platte (P) liegen bereit.
1. Servo Power Modul über die Ringschraube (R) mit geeignetem Hebezeug heben.
2. Verschlusskappen am Zylindermodul (CM) an der Schnittstelle (Z) entfernen.
Lage und Zustand der vorhandenen Flanschdichtung an der Schnittstelle Zylindermodul und Servo
Power Modul kontrollieren.
3. Servo Power Modul direkt neben das entsprechende Zylindermodul (CM) befördern.
Das Modul dabei so zum Zylindermodul ausrichten, dass die Bohrungen für die Platte (P) uchten.
4. Platte positionieren.
Lage und Zustand der vorhandenen Flanschdichtung der Platte prüfen.
5. Innensechskantschrauben (S):
durch die vorgesehenen Bohrungen der Platte und des Servo Power Moduls führen,
handfest am Zylindermodul xieren und
abschließend mit einem Drehmoment von 65 ± 2 Nm festschrauben.
B 6340 - 04-2025 - 1.3 de
P
Platte mit Flanschdichtung
4x Innensechskantschrauben
S
ISO 4762 – M10 – 10.9
CM Zylindermodul
R
Ringschraube
H
Hydraulikzylinder
HAWE Hydraulik SE
