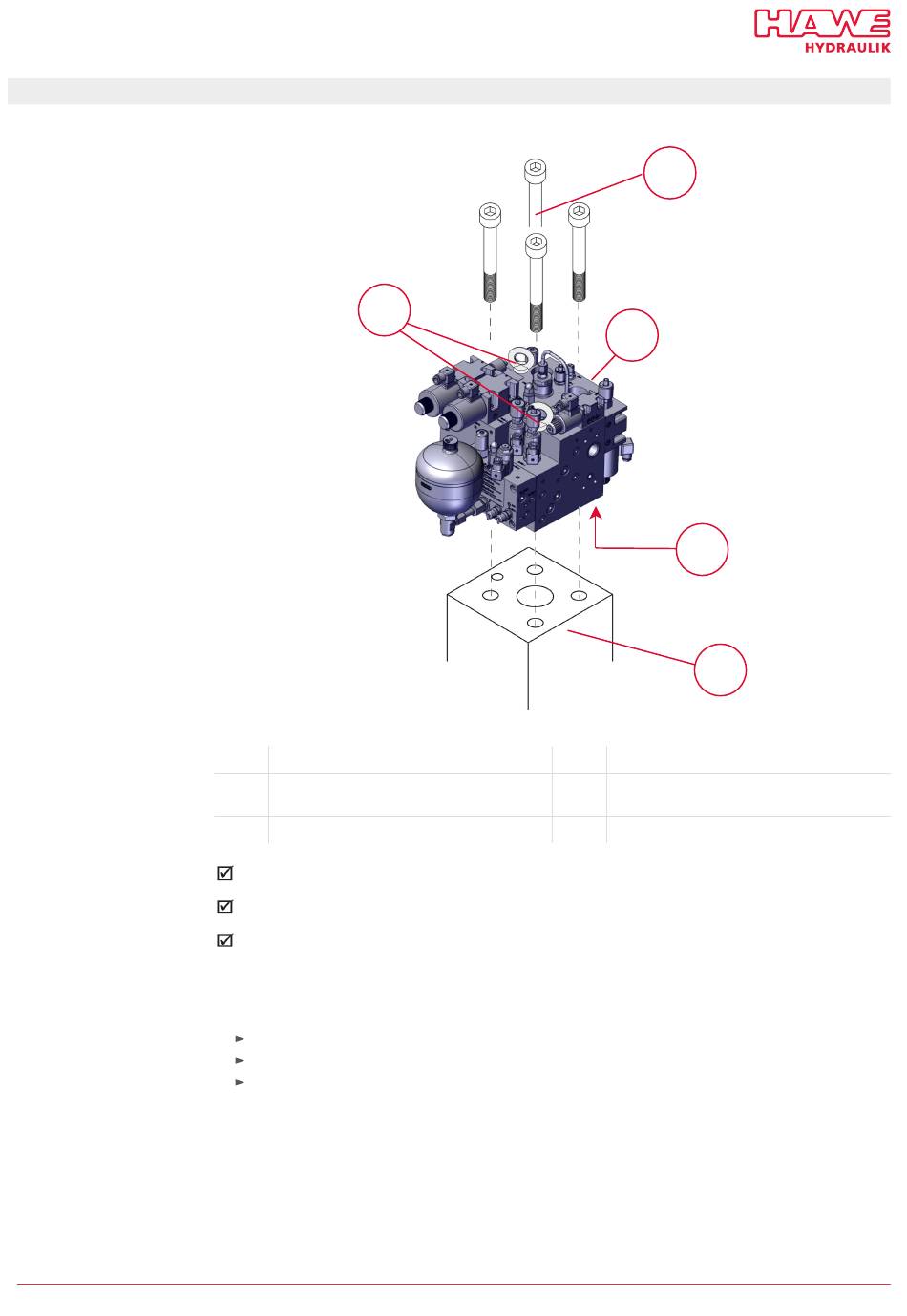

5.1.2 Zylindermodule auf die Hydraulikzylinder montieren
HAWE Hydraulik SE
R
R
Ringschrauben
S
4x Innensechskantschrauben
M30 (CM063) bzw. M24 (CM050)
CM
Zylindermodul
Die Bohrungen und Gewinde sind auf der Stirnseite der Hydraulikzylinder gefertigt.
Zylindermodul ist über die Ringschrauben (R) mit geeignetem Hebezeug angehoben.
Innensechskantschrauben der Festigkeitsklasse 8.8 liegen bereit.
1. Verschlusskappe der Schnittstelle Hydraulikzylinder (Z) entfernen.
2. Lage und Zustand der vorhandenen Dichtung an der Schnittstelle Hydraulikzylinder prüfen.
3. Sicherstellen, dass:
das Zylindermodul direkt über den entsprechenden Hydraulikzylinder (H) befördert wird.
alle Bohrungen für die Befestigung zum Hydraulikzylinder uchten.
hydraulische Leitungen zugentlastet sind, um Geräuschentwicklung und Beschädigung durch
Resonanzen zu vermeiden.
B 6340 - 04-2025 - 1.3 de
S
CM
Z
H
Z
Schnittstelle Hydraulikzylinder
H
Hydraulikzylinder
33/91
