Tankmodul
16/91
TM
Tankmodul
18-QR1
Ablassschraube Hydraulikflüssigkeit
18-BZ1
Niveauschalter mit Temperaturschalter
18-VZ1
Belüftungsfilter

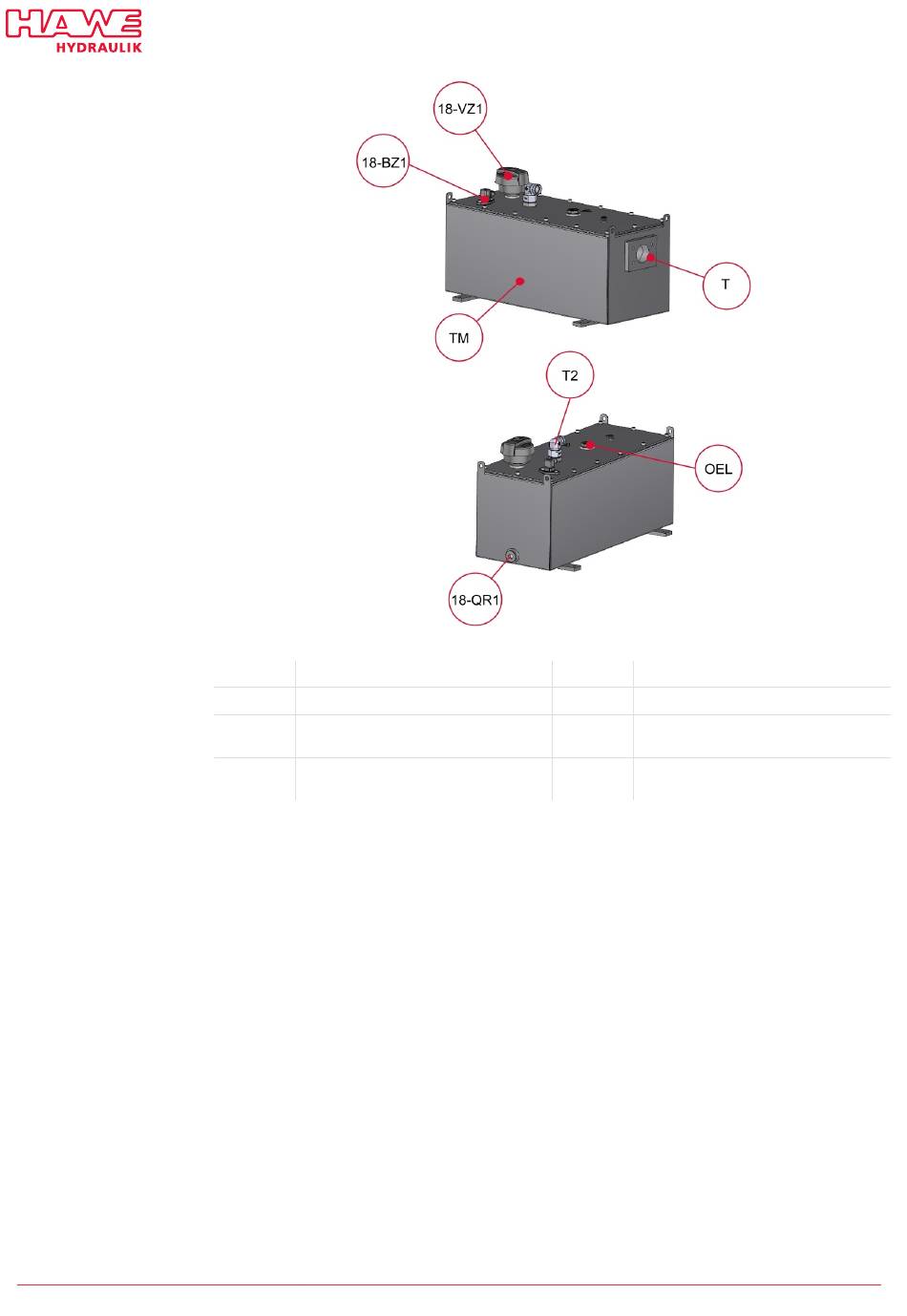

Das Tankmodul besteht aus einem Tank mit Tankdeckel (T). Auf dem Tankdeckel wird der Belüftungsfilter
(18-VZ1), ein Ölmessstab (OEL), sowie ein elektrischer Niveauschalter mit Temperaturschalter (18-BZ1)
montiert. Der Tankdeckel ist durch eine Dichtung zum Tank abgedichtet.
Das Tankmodul wird über einen Schlauch am SAE-Flanschanschluss mit dem Zylindermodul (CM) und über
einen weiteren Schlauch mit der Pumpe verbunden.
B 6340 - 04-2025 - 1.3 de
OEL
Ölmessstab
T
T Anschluss des Nachsaugventils (CM):
SAE Flaschenanschluss
T2
T2 Anschluss der Pumpe (CM) am
Tankmodul (TM): 42 L
