WAIT (8)
mit Option Slow Up
PREOPENING (9)
FAST SPEED UP (10)
HAWE Hydraulik SE
Analog Eingang AI0 [V]
1-T01/2-T01
0
-5,7
Analog Eingang AI1 [V]
1-T01/2-T01
9,0
Mit dem Ende von SLOW UP fallen die Ventilspulen 81-MB1/82-MB1 und 1-MB5/2-MB5 ab. Die
■
Ventilspulen 1-MB6/2-MB6 werden bestromt.
Mit dem Feedback Signal 1-BG5/2-BG5 werden 1-MB3/2-MB3 bestromt.
■
Die Ventilspulen 1-MB4/2-MB4 und 1-MB7/2-MB7 bleiben bestromt, 1-MB2/2-MB2 unbestromt.
■
Nach einer einstellbaren Wartezeit (Default Wert: 150 ms) fallen die Ventilspulen 1-MB3/2-MB3 ab und
■
der Status PREOPENING beginnt.

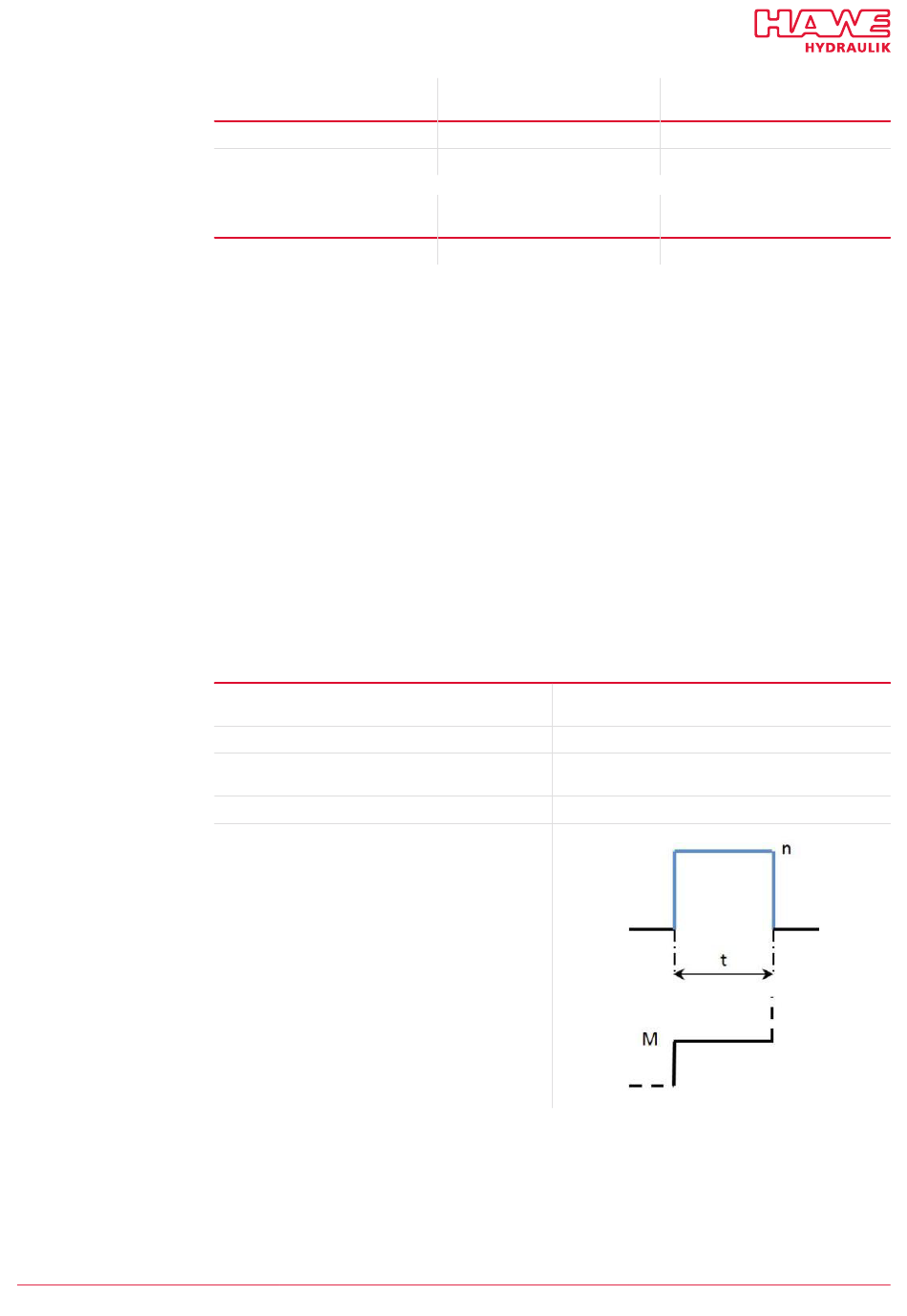

Als Zwischenschritt bestimmt der zeitgesteuerte Status PREOPENING das Druckniveau auf der Stangensei-
te vor dem Status FAST SPEED UP.
Mit Beginn des Status PREOPENING fallen die Ventilspulen 1-MB7/2-MB7 ab.
■
Die Ventilspulen 1-MB4/2-MB4 und 1-MB6/2-MB6 bleiben bestromt, 81-MB1/82-MB1, 1-MB2/2-MB2,
■
1-MB3/2-MB3, 1-MB5/2-MB5 und 1-MB7/2-MB7 unbestromt.
Unabhängig von der Lageregelung wird den elektrischen Antrieben während des Status eine positive
■
Drehzahl vorgegeben bei gleichzeitiger Begrenzung des Drehmoments.
Durch die Ventilstellungen wird der P-Anschluss der Pumpe mit der Stangenseite verbunden und der
■
Systemdruck M1 steigt an.
Analog Eingang AI0 [V]
1-T01/2-T01
entsprechende Motordrehzahl [min
Analogeingang AI1 [V]
1-T01/2-T01
Zeit t [ms]
DREHZAHL
DREHMOMENT
Im Status FAST SPEED UP sind 1-MB4/2-MB4 und 1-MB6/2-MB6 bestromt; 81-MB1/82-MB1, 1-MB2/2-
■
MB2, 1-MB3/2-MB3, 1-MB5/2-MB5 und 1-MB7/2-MB7 sind unbestromt.
Die Maschinensteuerung stellt über den analogen Eingang 1-T01/AI0 beziehungsweise 2-T01/AI0
■
der elektrischen Antriebe die Solldrehzahl und kann bei Bedarf das Drehmoment über den analogen
Eingang 1-T01/AI1 beziehungsweise 2-T01/AI1 begrenzen.
Die Y-Achse der Gesenkbiegepresse bendet sich im lagegeregelten Zustand.
■
B 6340 - 04-2025 - 1.3 de
Motordrehzahl [min
]
-1
0
-1432
Drehmoment [Nm]
98
Grundeinstellung PREOPENING
]
-1
Zylindergeschwindigkeit [mm/s]
0
-10
Kraft [kN]
2300
+2,0
+500
3,0
100
25/91
