Zylindermodul
12/91

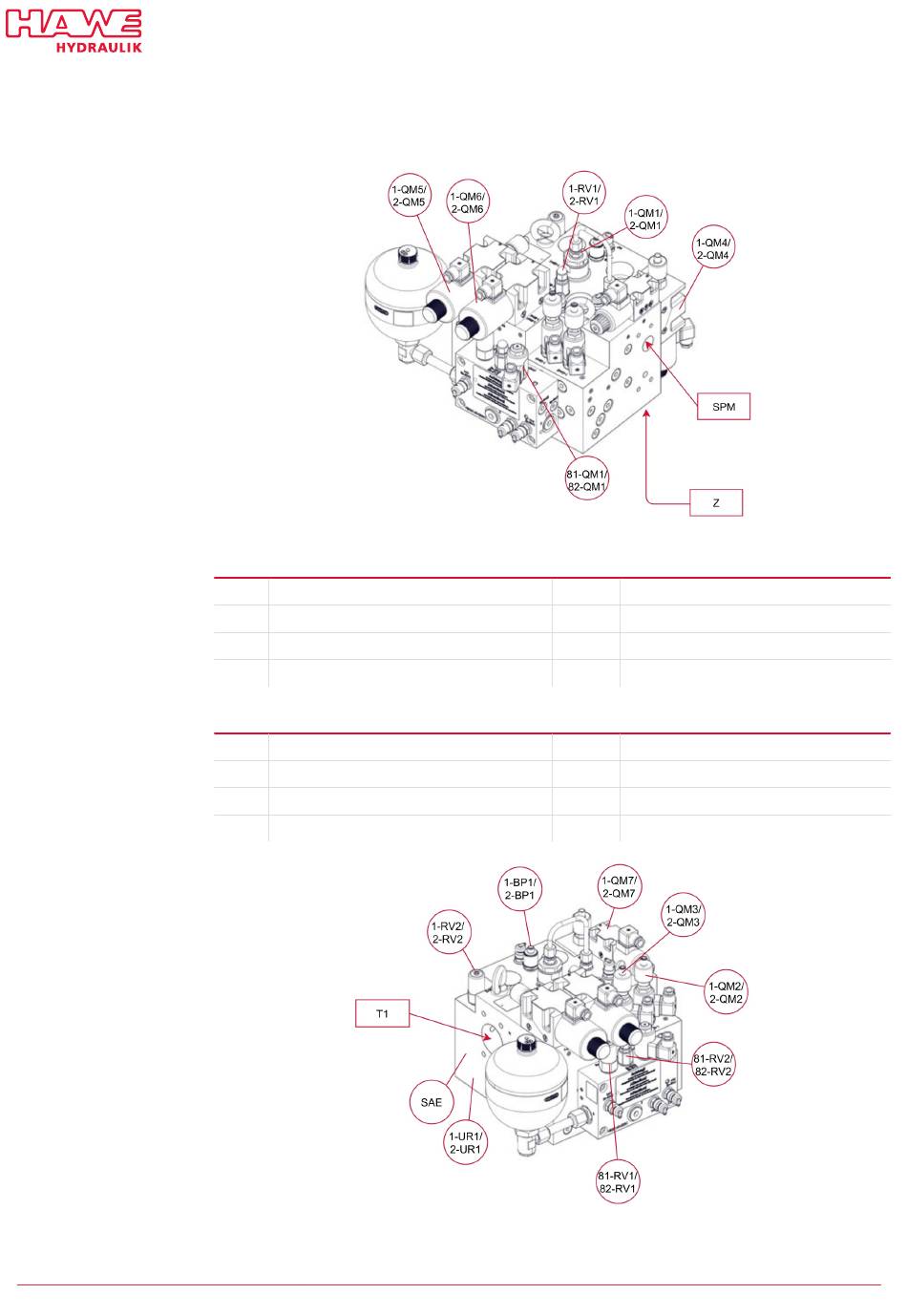

Im Folgenden sind beispielhaft der linksseitige Aufbau und die linksseitige Montage dargestellt.
Alle beschriebenen Vorgänge gelten sinngemäß spiegelverkehrt für den rechtsseitigen Aufbau und die
Montage.
1-QM5 4/2-Wege-Schieberventil
1-QM6 4/2-Wege-Schieberventil
1-RV1 Druckbegrenzungsventil
1-QM1 2/2-Wege-Sitzventil
2-QM5 4/2-Wege-Schieberventil
2-QM6 4/2-Wege-Schieberventil
2-RV1 Druckbegrenzungsventil
2-QM1 2/2-Wege-Sitzventil
B 6340 - 04-2025 - 1.3 de
Ausführung links
1-QM4
4/2-Wege-Schieberventil
SPM
Schnittstelle Servo Power Modul
Z
Schnittstelle Hydraulikzylinder
81-QM1 2/2-Wege-Sitzventil
Ausführung rechts
2-QM4
4/2-Wege-Schieberventil
SPM
Schnittstelle Servo Power Modul
Z
Schnittstelle Hydraulikzylinder
82-QM1 2/2-Wege-Sitzventil
HAWE Hydraulik SE
