Füllstand der Hydraulik-
flüssigkeit prüfen
Hydraulikflüssigkeit
auffüllen

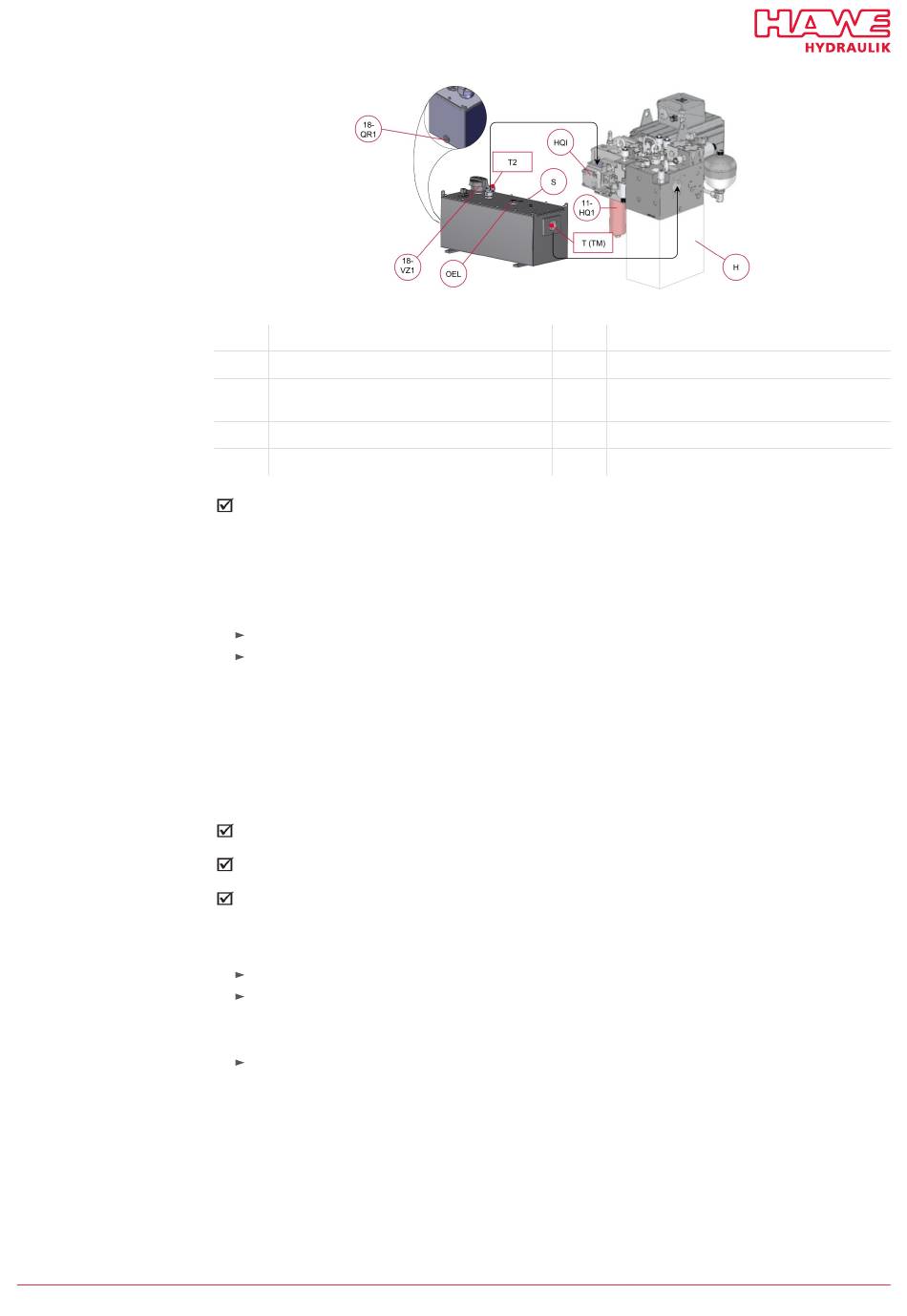

HAWE Hydraulik SE
18-QR1 Ablassschraube Hydraulikflüssigkeit
18-VZ1 Belüftungsfilter
T (TM)
Anschluss des Nachsaugventils am Tankmodul
(TM): SAE-Flanschanschluss
S
Innensechskantschrauben
HQI
Pumpe
Hydraulikzylinder sind vollständig eingefahren. - Pressbalken ist an Arbeitszylinder montiert und ist
auf Unterwange abgestützt. (Unterer Endanschlag)
1. Ölmessstab am Tankmodul herausschrauben und Öllm entfernen.
2. Ölmessstab wieder einschrauben und anschließend wieder herausschrauben. - Der Öllm muss
oberhalb der minimalen Füllstandsmarkierung liegen. Die maximale Füllhöhe beträgt 265 mm.
✓ Füllstand zu niedrig: Hydraulikflüssigkeit nachfüllen.
Art und Reinheit der Hydraulikflüssigkeit beachten
Informationen zu empfohlenen Filter beachten
✓ Füllstand zu hoch: Hydraulikflüssigkeit ablassen.
3. Ölmessstab wieder einschrauben.
4. Ausgetretene Hydraulikflüssigkeit, Behälter der Hydraulikflüssigkeit und mit Hydraulikflüssigkeit
verunreinigte Putzlappen ordnungsgemäß entsorgen.
Das Tankmodul wie folgt mit Öl befüllen
Pressbalken ist an Arbeitszylinder montiert und ist auf Unterwange abgestützt. (Unterer Endanschlag).
Schraube für Ablass der Hydraulikflüssigkeit ist eingeschraubt.
Druckfreiheit des Systems ist geprüft.
1. Tankverschluss öffnen. Ölmessstab am Tankmodul herausschrauben und Öllm entfernen.
2. Frische Hydraulikflüssigkeit ltern.
Art und Reinheit der Hydraulikflüssigkeit beachten
Informationen zu empfohlenen Filter beachten
3. Tankmodul mit gefilterter Hydraulikflüssigkeit (Mineralöl nach DIN51524, Filter 10 µm, Reinheitsklas-
se 19/16/13 nach DIN 4406) über die Öffnung des Ölmessstabs befüllen.
Maximal zulässige Füllmenge beachten. Die maximale Füllhöhe beträgt 265 mm.
4. Tanköffnung verschließen - Ölmessstab wieder einschrauben.
5. Ausgetretene Hydraulikflüssigkeit, Behälter der Hydraulikflüssigkeit und mit Hydraulikflüssigkeit
verunreinigte Putzlappen ordnungsgemäß entsorgen.
B 6340 - 04-2025 - 1.3 de
11-HQ1 Filterelement
H
Hydraulikzylinder
HS
Hydraulikschlauch
OEL
Ölmessstab
siehe "Technische Daten", Seite 74
51/91
