Schnittstellen
HAWE Hydraulik SE
T1
Flanschfläche am Zylindermodul (CM):
SAE-Flanschanschluss (Schnittstelle zum
Tankmodul)
1-RV2 Druckbegrenzungsventil
1-BP1 Drucksensor
1-QM7 4/2-Wege-Schieberventil
1-QM3 2/2-Wege-Sitzventil
T1
Flanschfläche am Zylindermodul (CM):
SAE-Flanschanschluss (Schnittstelle zum
Tankmodul)
2-RV2 Druckbegrenzungsventil
2-BP1 Drucksensor
2-QM7 4/2-Wege-Schieberventil
2-QM3 2/2-Wege-Sitzventil

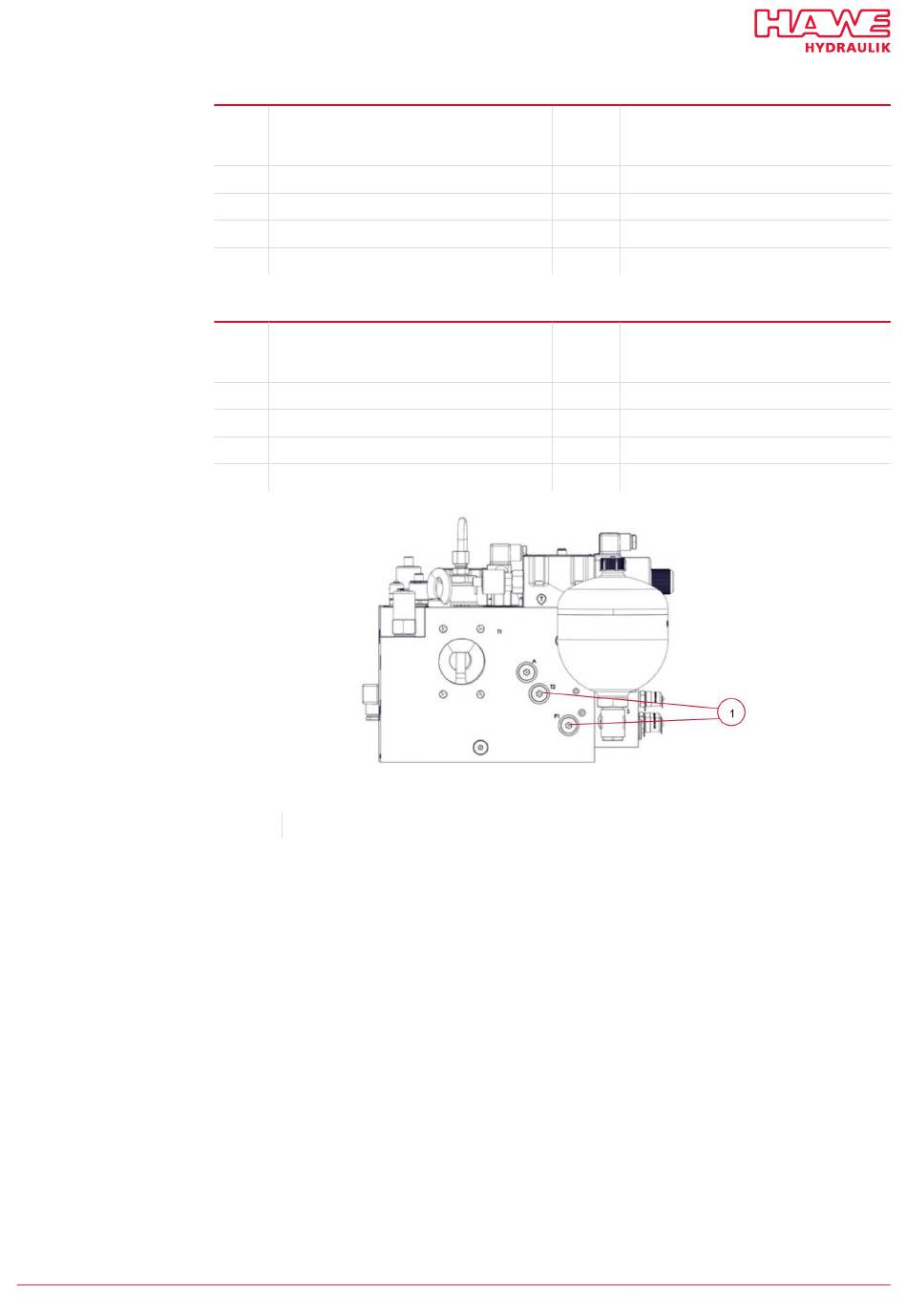

1
Gewindeanschlüsse P1 und T2 für Option Werkzeugklemmung
Das Zylindermodul besteht aus einem Zylinderblock und allen für die Funktion der Abkantpresse erforder-
lichen Ventilen:
Nachsaugventil, normal geschlossen
■
Wege-Schieberventile, teilweise mit Stellungsüberwachung
■
Wege-Sitzventile mit Stellungsüberwachung
■
Druckbegrenzungsventil für die Maximaldruckbegrenzung der Stangenseite
■
Druckbegrenzungsventil für die Gegenhaltung auf der Stangenseite
■
Ein Drucksensor (1-BP1/2-BP1) zur Messung des kolbenseitigen Drucks sowie Messanschlüsse sind am
Zylindermodul angebracht.
Flanschfläche zum Hydraulikzylinder (Z) (bei linker und rechter Ausführung identisch)
■
Flanschfläche zum Servo Power Modul (SPM)
■
Flanschfläche zum Tankmodul (TM), an der der Tank über eine Schlauchleitung am SAE-Anschluss
■
angeschlossen werden kann.
Flanschfläche zum Slow Up Modul (81-UR1/82-UR1); wird das Modul nicht benötigt, wird die Flansch-
■
fläche mit einer Verschlussplatte abgedichtet.
Gewindeanschlüsse zur Option Werkzeugklemmung (1)
■
B 6340 - 04-2025 - 1.3 de
Ausführung links
1-QM2
2/2-Wege-Sitzventil
81-RV2 Druckbegrenzungsventil
81-RV1 Druckbegrenzungsventil
1-UR1
Zylinderblock
SAE
SAE-Anschluss
Ausführung rechts
2-QM2
2/2-Wege-Sitzventil
82-RV2 Druckbegrenzungsventil
82-RV1 Druckbegrenzungsventil
2-UR1
Zylinderblock
SAE
SAE-Flanschanschluss
13/91
