1. Einführung
Übersicht über das Analysegerät
2
8
3
7

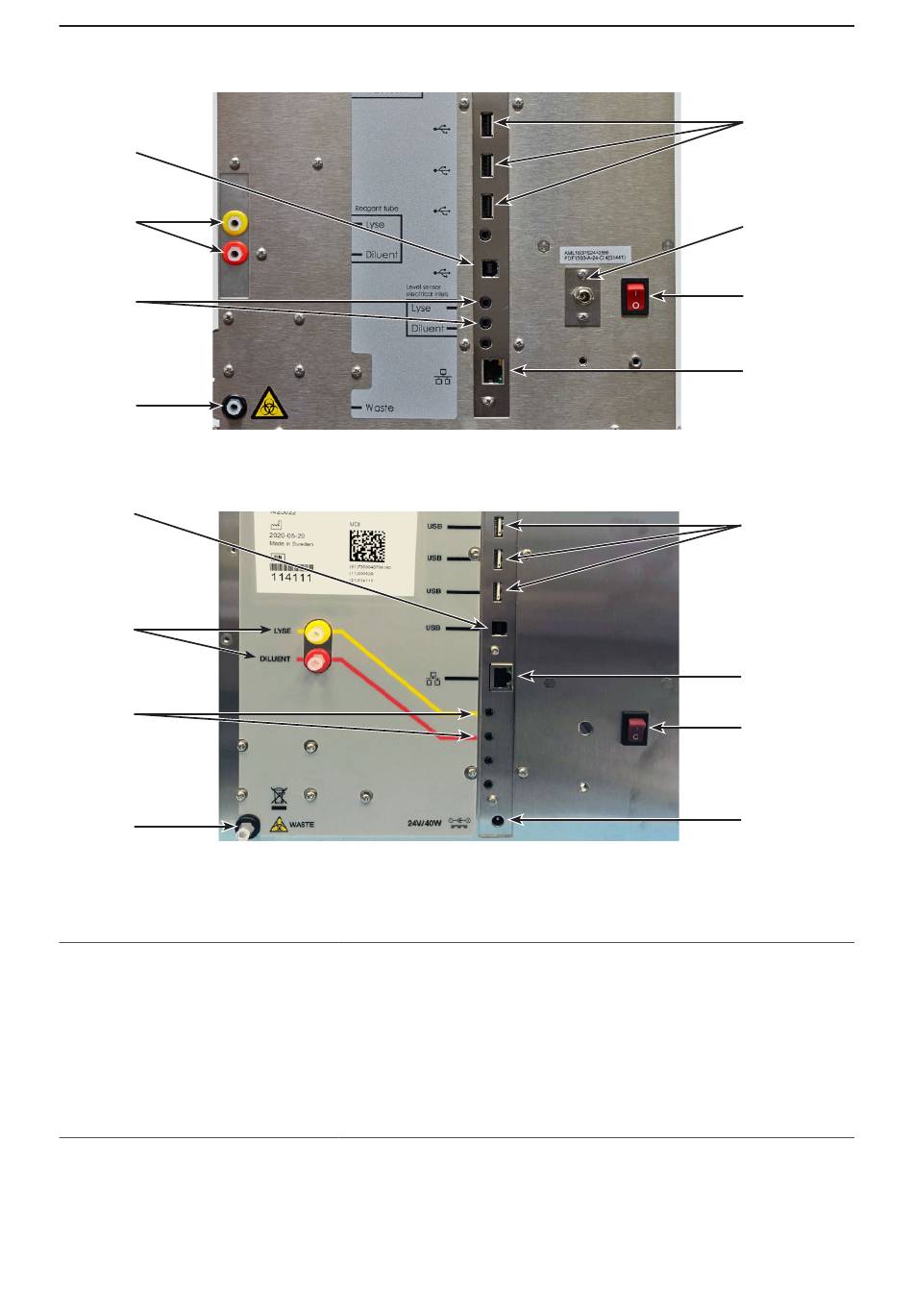

Abbildung 2: Anschlüsse des Analysegeräts bei Geräten mit Seriennummern ab 10xxxxx
2
8
3
7
Abbildung 3: Anschlüsse des Analysegeräts bei Geräten mit Seriennummern ab 11xxxxx
Komponente
1
USB-Host-Anschlüsse
2
USB-Geräteanschluss
3
Elektronische Sensoren
4
Netzeingang
5
Netzschalter
6
LAN-Anschluss
7
Abfallschlauch-Anschluss
8
Reagenzschlauch-Anschlüsse
* Geräte, die über USB verbunden werden können: Barcode-Leser und RFID-Leser (bereitgestellt von Boule
Medical AB), Tastatur und/oder USB-Speichermedium (beliebiger Hersteller)
Seite 12
Beschreibung/Funktion
Zur Verbindung des Analysegeräts mit USB-Geräten.*
Zur Verbindung des Analysegeräts mit einem USB-Host.
Zum Anschließen der Reagenzfüllstand-Sensoren an das Analysegerät.
Zum Anschluss des Analysegeräts an die Hauptstromversorgung.
Zum Ein- und Ausschalten des Geräts.
Zum direkten Anschluss des Analysegeräts an ein Netzwerk.
Zum Anschluss des Abfallschlauchs an das Analysegerät.
Schließen Lyse (gelb) und Diluent (rot) and das Analysegerät an.
Veröffentlichungsdatum: August 2023. Artikelnr. 1504644_DE. © 2015–2023 Boule Diagnostics.
