PowerMonitor 100
Anzeigebereich
A
B
Zeitreihe Temperatur/Durchfluss

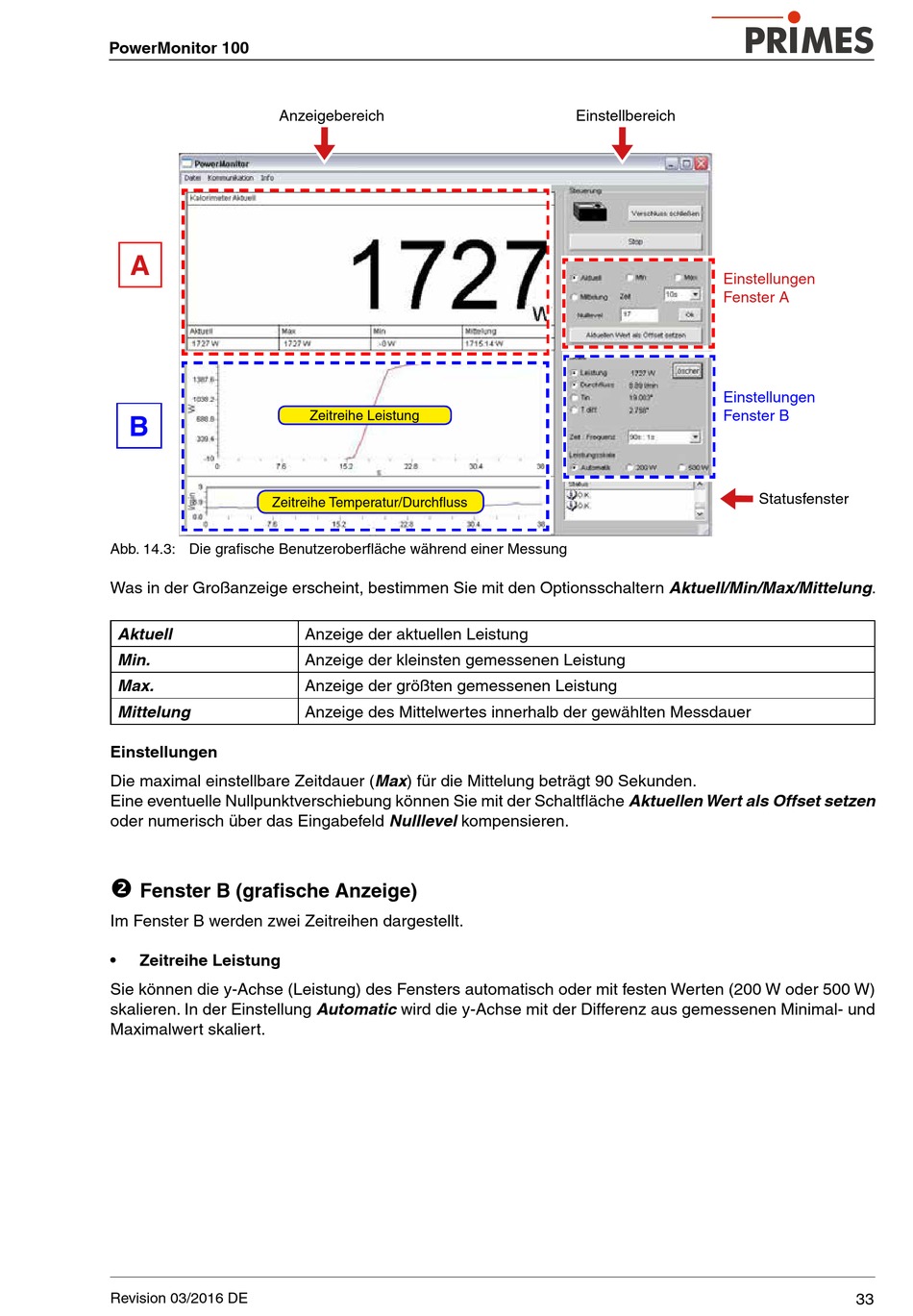

Abb. 14.3: Die grafische Benutzeroberfläche während einer Messung
Was in der Großanzeige erscheint, bestimmen Sie mit den Optionsschaltern Aktuell/Min/Max/Mittelung.
Aktuell
Min.
Max.
Mittelung
Einstellungen
Die maximal einstellbare Zeitdauer (Max) für die Mittelung beträgt 90 Sekunden.
Eine eventuelle Nullpunktverschiebung können Sie mit der Schaltfläche Aktuellen Wert als Offset setzen
oder numerisch über das Eingabefeld Nulllevel kompensieren.
Fenster B (grafische Anzeige)
Im Fenster B werden zwei Zeitreihen dargestellt.
•
Zeitreihe Leistung
Sie können die y-Achse (Leistung) des Fensters automatisch oder mit festen Werten (200 W oder 500 W)
skalieren. In der Einstellung Automatic wird die y-Achse mit der Differenz aus gemessenen Minimal- und
Maximalwert skaliert.
Revision 03/2016 DE
Zeitreihe Leistung
Anzeige der aktuellen Leistung
Anzeige der kleinsten gemessenen Leistung
Anzeige der größten gemessenen Leistung
Anzeige des Mittelwertes innerhalb der gewählten Messdauer
PRIMES
Einstellbereich
Einstellungen
Fenster A
Einstellungen
Fenster B
Statusfenster
33
