Anzeige des Gerätes
Das LCD (Liquid Crystal Display) auf der Anschlussseite des Gerätes zeigt die Laserleistung, den Wasser-
durchfluss und die Temperaturdifferenz an.
Anzeige
Bedeutung
LP
Laserleistung in W
Fl
Wasserdurchfluss in l/min
Te
Wassertemperatur am Eingang in °C
Td
Temperaturdifferenz zwischen Wassereingang und Ausgang in Kelvin
10.2
Kontroll-Leuchtdioden
LED
Farbe
Bedeutung
Power
Grün
Spannungsversorgung ist eingeschaltet.
Error
Rot
Mögliche Fehlerzustände: Verschluss ist geschlossen, Externer Sicherheitskreis hat ausgelöst,
Wasserdurchfluss zu gering.
Clean
Compressed Air
Water In
Water Out

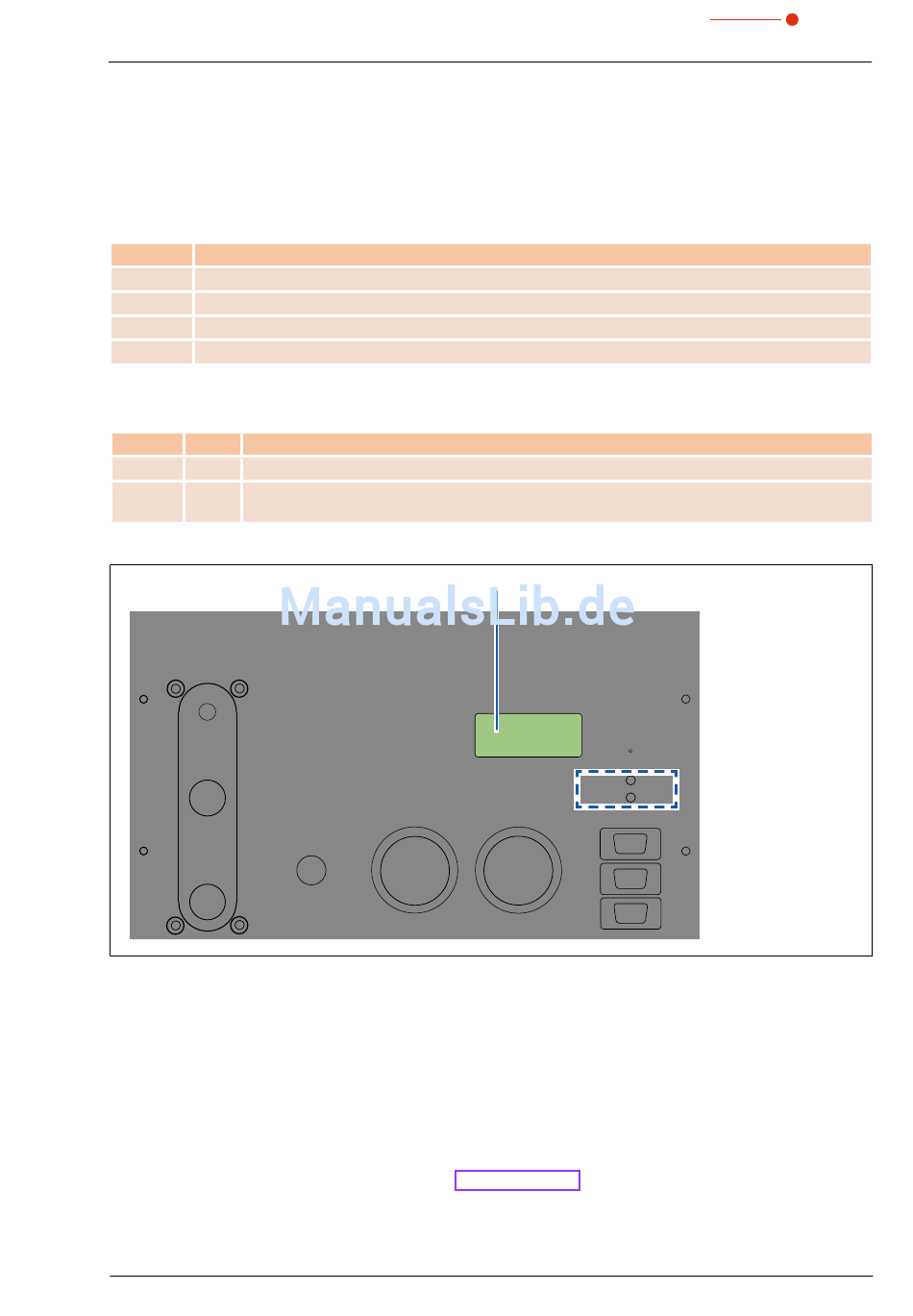

Abb. 10.1: Anzeigen des PM100
Nach der Verbindung aller Kabel können Sie das Netzteil einschalten. Die grüne Kontrollanzeige (Power)an
der Frontseite des PowerMonitor 100 leuchtet.
Wenn der Kühlwasserfluss zu gering ist oder der Verschluss geschlossen ist, leuchtet die rote Kontrollan-
zeige (Error).
10.3
Externe Anzeige **OPTION**
Die optionale externe Anzeige ermöglicht eine Anzeige der gemessenen Leistung ohne PC in größerer
Entfernung von der Messposition (siehe Kapitel 22.3 auf Seite 46).
