PowerMonitor 100

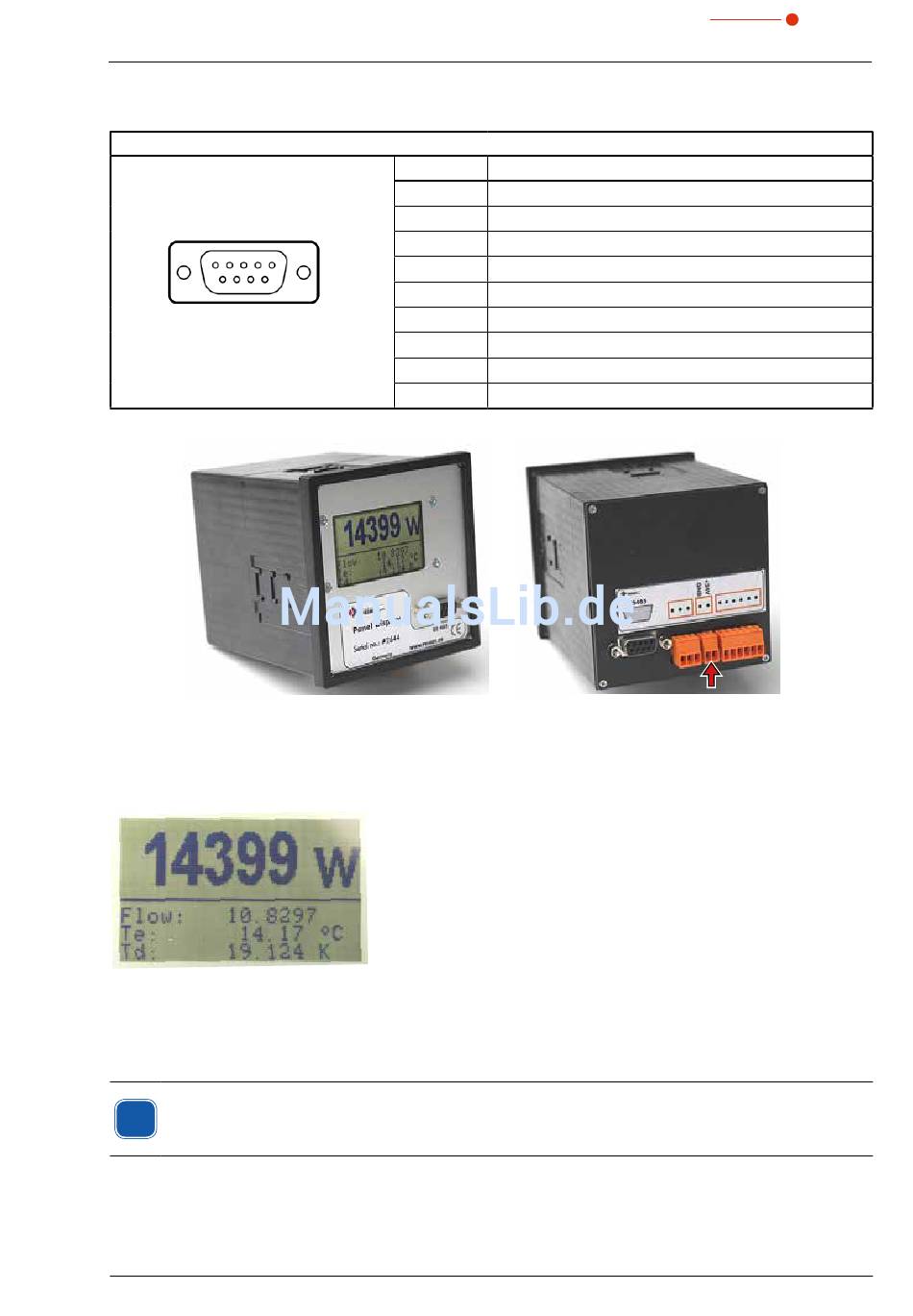

Pinbelegung 9-polige D-Sub-Buchse:
D-Sub-Buchse, 9-polig (Draufsicht Steckseite)
5
1
9
6
Frontansicht des PanelDisplay
Das Display zeigt an:
Für den Betrieb mit der PowerMonitorSoftware über einen Rechner müssen Sie die Betriebsart der Anzeige
i
von "Aktiv" auf "Passiv" umstellen. Weitere Informationen finden Sie in der Betriebsanleitung "Panel display",
Kapitel "Betriebsart".
Revision 03/2016 DE
Pin
Funktion
1
GND
2
RS-485 (+)
3
+24 V
4
Nicht belegt
5
Nicht belegt
6
GND
7
RS-485 (−)
8
+24 V
9
Nicht belegt
Schraubklemmen für die Versorgungsspannung
Leistung in Watt
(Flow)
Durchflussrate in l/min
(Te)
Wassertemperatur am Eingang in Grad Celsius
(Td)
Temperaturdifferenz zwischen Wassereingang und
Wasserausgang in Kelvin
Rückansicht des PanelDisplay
PRIMES
47
