Elektrischer Anschluss zusätzlicher Geräte (z. B. FocusMonitor)
Bitte benutzen Sie beim Anschluss mehrerer Geräte nur ein Netzteil, z. B. das PRIMES-Netzteil
i
Nr. 101-005-001 oder Nr. 101-005-002. Das Netzteil darf nur über Kabel mit Schutzleiter an geer-
dete Netze angeschlossen werden.
FocusMonitor
Abb. 9.5:

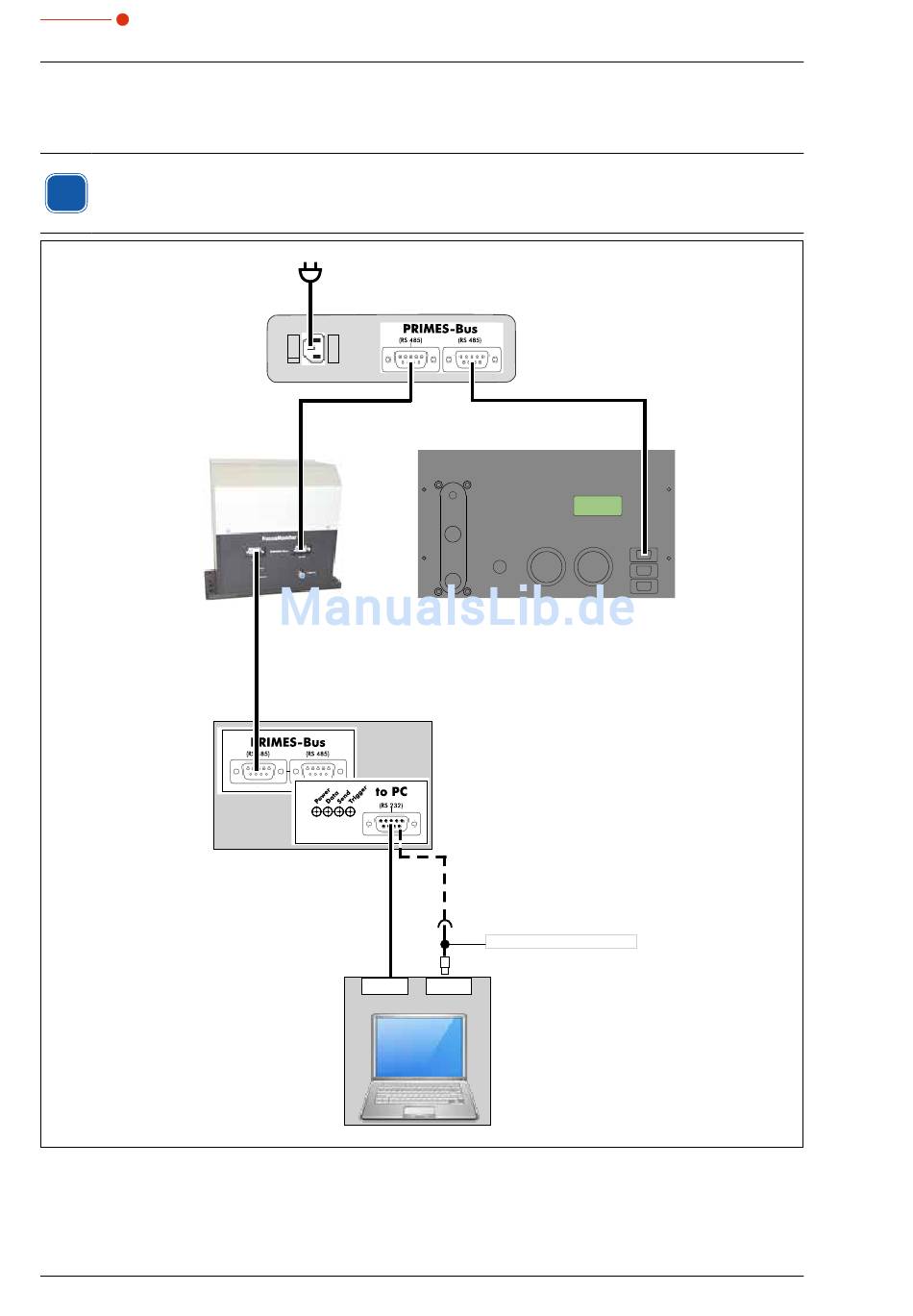

Beispiel für den Anschluss von FocusMonitor und PowerMonitor
Für den Betrieb beider Geräte wird nur ein PRIMES-Konverter gebraucht, da die Geräte unterschiedliche
logische Adressen besitzen.
18
PRIMES-Netzteil
PowerMonitor 100
Clean
Compressed Air
Water In
USB
Water Out
PRIMES-Konverter
oder
USB-Seriell-Konverter
RS 232
USB
PC
PowerMonitor 100
PM100
PowerMonitor
Power
Error
Analog
Out
Interlock
PRIMES-Bus
RS 485
RS 485
RS 485
