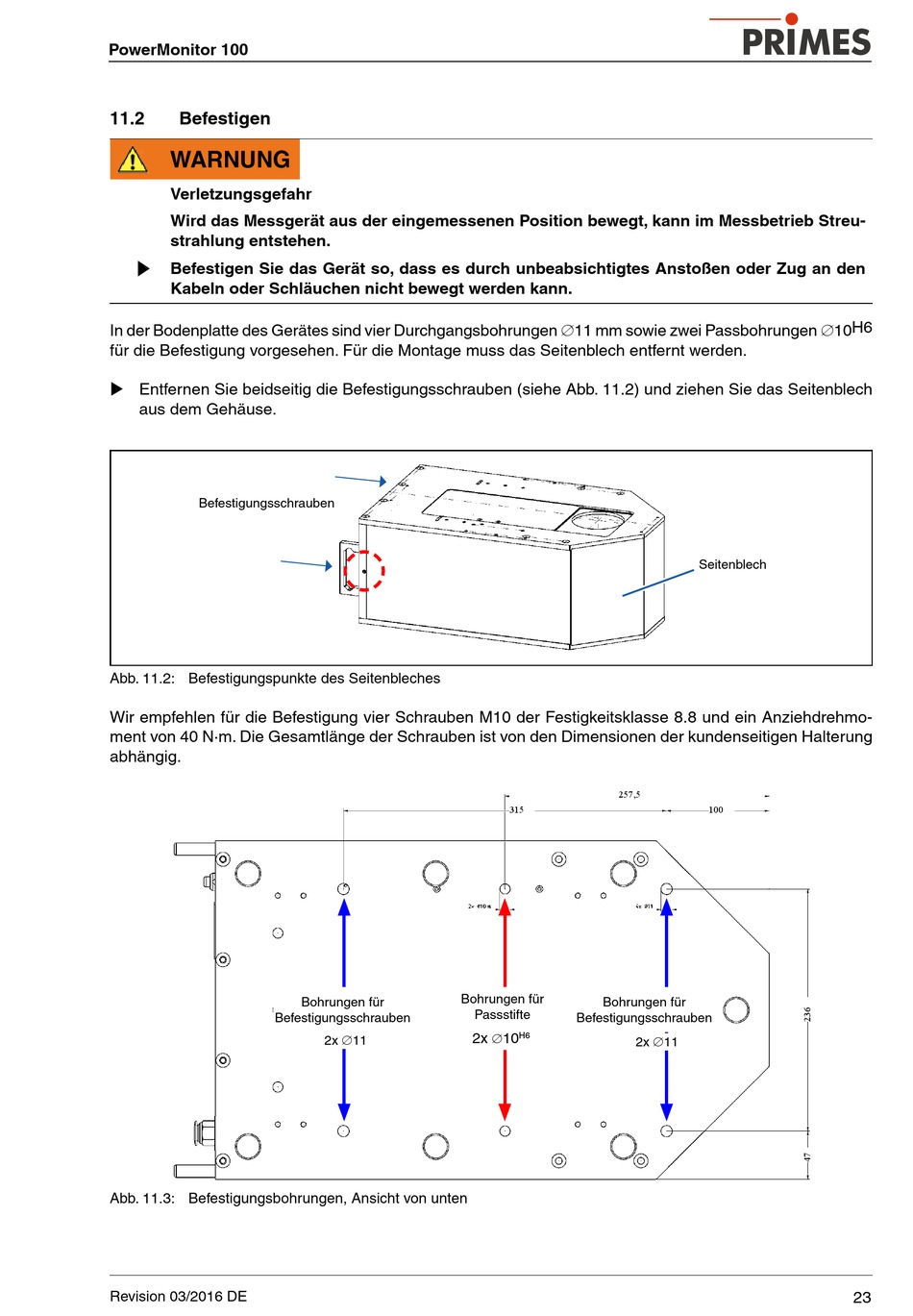

PowerMonitor 100
11.2
Befestigen
WARNUNG
Verletzungsgefahr
Wird das Messgerät aus der eingemessenen Position bewegt, kann im Messbetrieb Streu-
strahlung entstehen.
Befestigen Sie das Gerät so, dass es durch unbeabsichtigtes Anstoßen oder Zug an den
Kabeln oder Schläuchen nicht bewegt werden kann.
In der Bodenplatte des Gerätes sind vier Durchgangsbohrungen ∅11 mm sowie zwei Passbohrungen ∅10 H6
für die Befestigung vorgesehen. Für die Montage muss das Seitenblech entfernt werden.
X Entfernen Sie beidseitig die Befestigungsschrauben (siehe Abb. 11.2) und ziehen Sie das Seitenblech
aus dem Gehäuse.
Befestigungsschrauben
Abb. 11.2: Befestigungspunkte des Seitenbleches
Wir empfehlen für die Befestigung vier Schrauben M10 der Festigkeitsklasse 8.8 und ein Anziehdrehmo-
ment von 40 N·m. Die Gesamtlänge der Schrauben ist von den Dimensionen der kundenseitigen Halterung
abhängig.
Befestigungsschrauben
Abb. 11.3: Befestigungsbohrungen, Ansicht von unten
Revision 03/2016 DE
Bohrungen für
Bohrungen für
2x
2x ∅11
257,5
315
Bohrungen für
Passstifte
Befestigungsschrauben
∅
10
H6
2x ∅11
PRIMES
Seitenblech
100
23
