PowerMonitor 100
4
Einleitung
Der PowerMonitor 100 ist ein hochgenaues Messgerät zur Bestimmung der Laserleistung von Strahlen im
Multikilowattbereich. Die Hauptanwendung liegt in der Überwachung der Laserleistung von CO
per- und Faserlasern sowie Diodenlasern. Das Gerät ist sowohl zur Vermessung von kollimierten Strahlen
als auch zur Vermessung von divergenter Strahlung geeignet. Dabei sollten die Leistungsdichten auf dem
Eintrittsspiegel jedoch 5 kW/cm² nicht überschreiten und der Strahldurchmesser nicht größer als 75 mm sein.
5
Systembeschreibung
Der PowerMonitor 100 misst nach einem kalorimetrischen Prinzip die Laserleistung. Die gesamte einge-
strahlte Laserleistung wird im Messgerät von einem wassergekühlten Absorber aufgenommen. Die absor-
bierte Leistung wird bestimmt über die Messung des Kühlwasserdurchflusses und die Temperaturdifferenz
zwischen ein- und ausströmendem Wasser.
Die spezifizierte Genauigkeit wird nur mit reinem Wasser erreicht. Frostschutzmittel verändern die Wärmeka-
pazität des Wassers und können zu einer Fehlmessung führen und die Belastbarkeit des Systems reduzieren.
Es ist wichtig, dass die Temperatur des einströmenden Kühlwassers gleichbleibend ist. Änderungen sollten
nicht größer als 1 K/min sein. In diesem Fall ist der Nullpunkt stabil auf ± 50 Watt. Vor der Messung sollten
Sie den Nulllevel/Tara neu einstellen.
Kühlwasser
Rücklauf

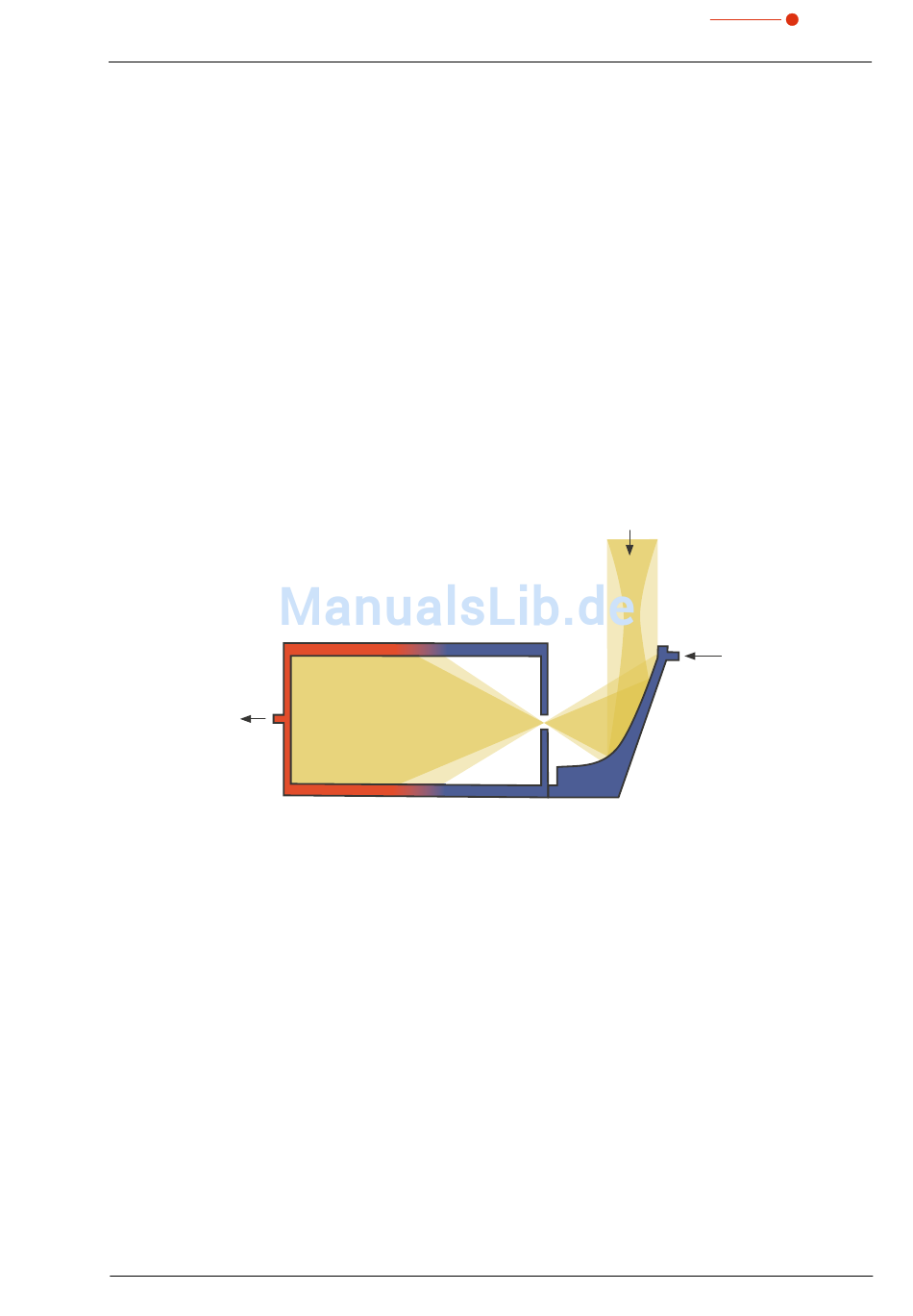

Abb. 5.1:
Das Messprinzip des PM100
6
Bedingungen am Einbauort
•
Der PM100 darf nicht in kondensierender Atmosphäre betrieben werden.
•
Die Umgebungstemperatur muss über dem Gefrierpunkt liegen.
•
Die Temperatur des Kühlwassers darf nicht unterhalb der Umgebungstemperatur liegen.
•
Ebenso ist die Luftfeuchte zu berücksichtigen, um Kondensate innerhalb und außerhalb des Gerätes
zu vermeiden.
Revision 03/2016 DE
Absorber innenseitig
beschichtet
PRIMES
Laserstrahl
Kühlwasser
Vorlauf
Eintrittsspiegel
-, Festkör-
2
9
