PowerMonitor 100
9.2.2
Anschluss über RS232
Für die Kommunikation mit dem PC benötigen Sie:
bei Anschluss an den PC über RS232
PRIMES-RS485/RS232-Konverter (im Lieferumfang)
oder
PRIMES-Netzteil mit integriertem Konverter (Option)
Anschluss an Standardnetzteil und Konverter
Clean
Compressed Air
Water In
Analog
Out
USB
Water Out

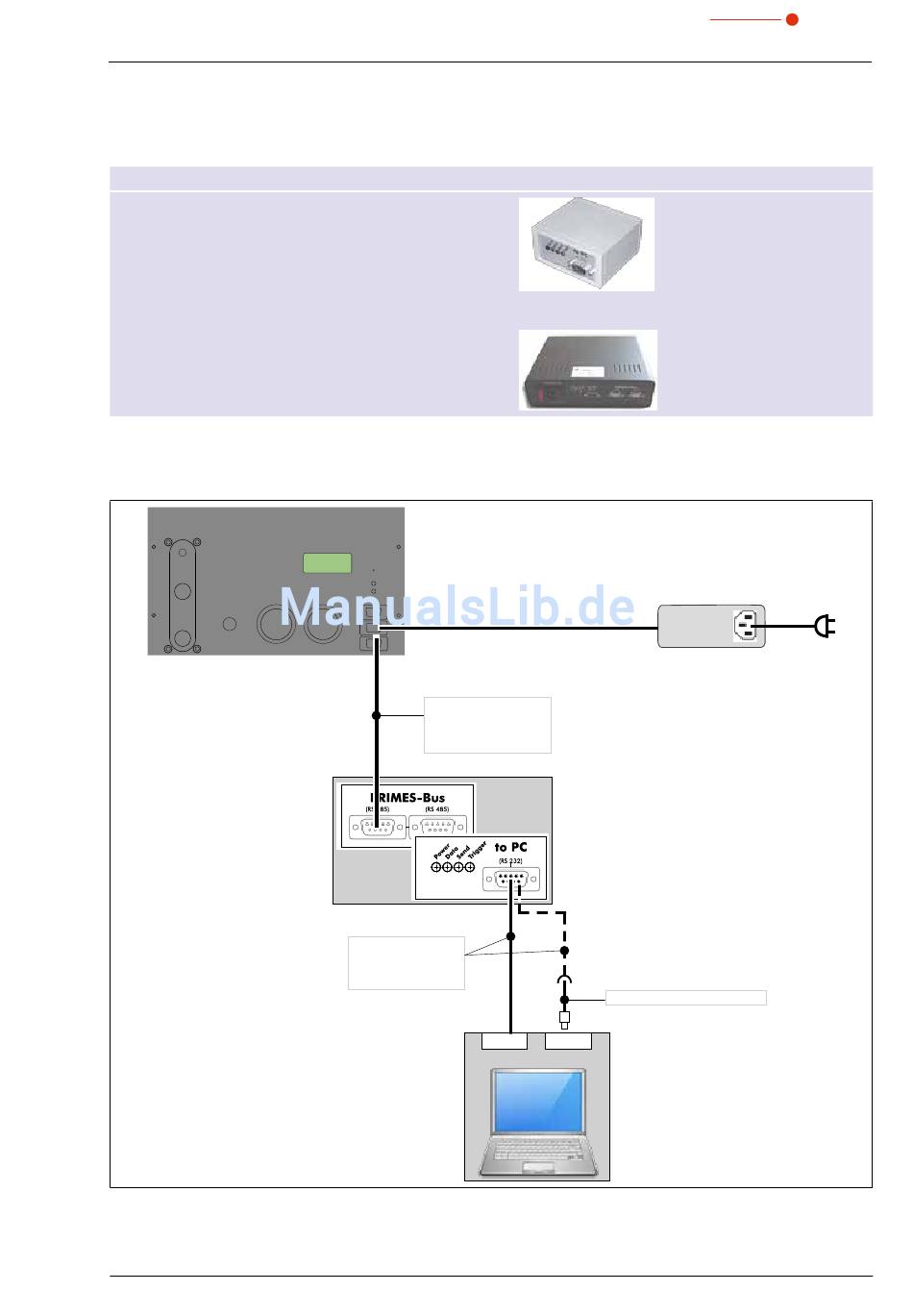

Abb. 9.2:
Anschluss mit Standardkabel 2 m
Revision 03/2016 DE
PM100
PowerMonitor
Power
Error
Interlock
PRIMES-Bus
RS 485
RS 485
RS 485
Verbindungskabel
L
=100 m
Stecker/Stecker
Max
Verbindungskabel,
Buchse/Buchse
L=2 m
L=2 m
PRIMES-
Konverter
oder
L
=2 m
Max
USB-Seriell-Konverter
RS 232
USB
PC
PRIMES
PRIMES-Netzteil
15
