TECHNISCHE DATEN
13.2.9.4 Anschlüsse Schnittstellen und SD-Karte
76 B E T R I E B S A N L E I T U N G
8029893/AE00/V3-2/2023-12

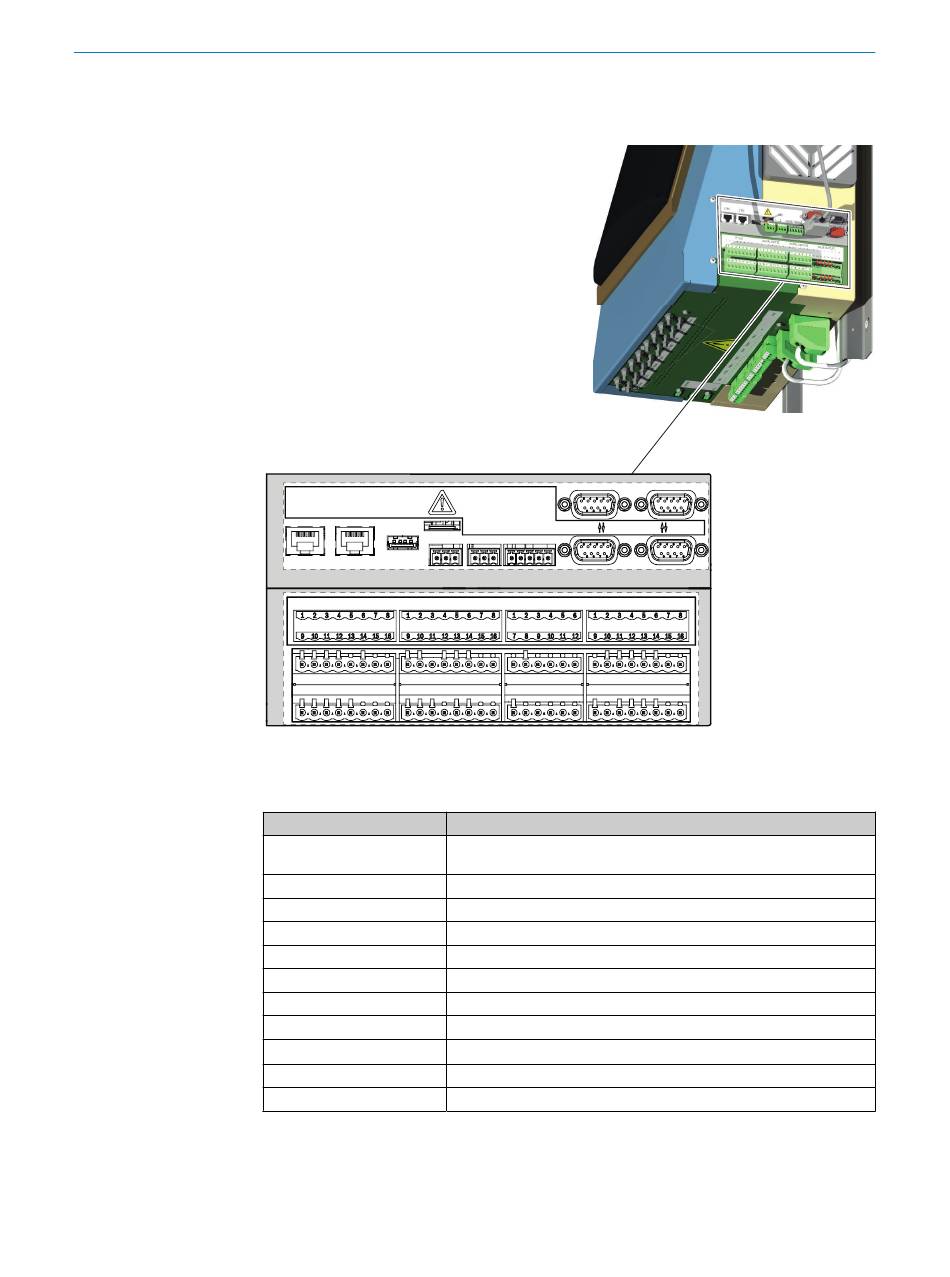

Überblick
ETHO ETH1 USB
PT100 DIGITAL INPUTS
Datenschnittstellen - Überblick
Tabelle 27: Datenschnittstellen - Überblick
Stecker
ETH0
ETH1
USB
SD-Karte
CAN1
CAN2
RS422, RS485
RS232 (oberer Stecker)
O2 (unterer Stecker)
DISP (oberer Stecker)
I/O-MOD (unterer Stecker)
CAN PROFIBUS
1 2 RS422/RS485 RS232 02
DIGITAL OUTPUTS VALVE OUTPUTS
Anschluss für
Ethernet (z. B. SOPAS ET), MPR (Fernwartung), Kommunikation via Mod‐
bus-TCP - Leitung wird nach oben geführt
Intern
Intern
SD-Karte (rechts neben USB)
Intern
Intern
Intern
Intern
O -Sensor
2
Display
Intern
DISP. I/0-MOD.
