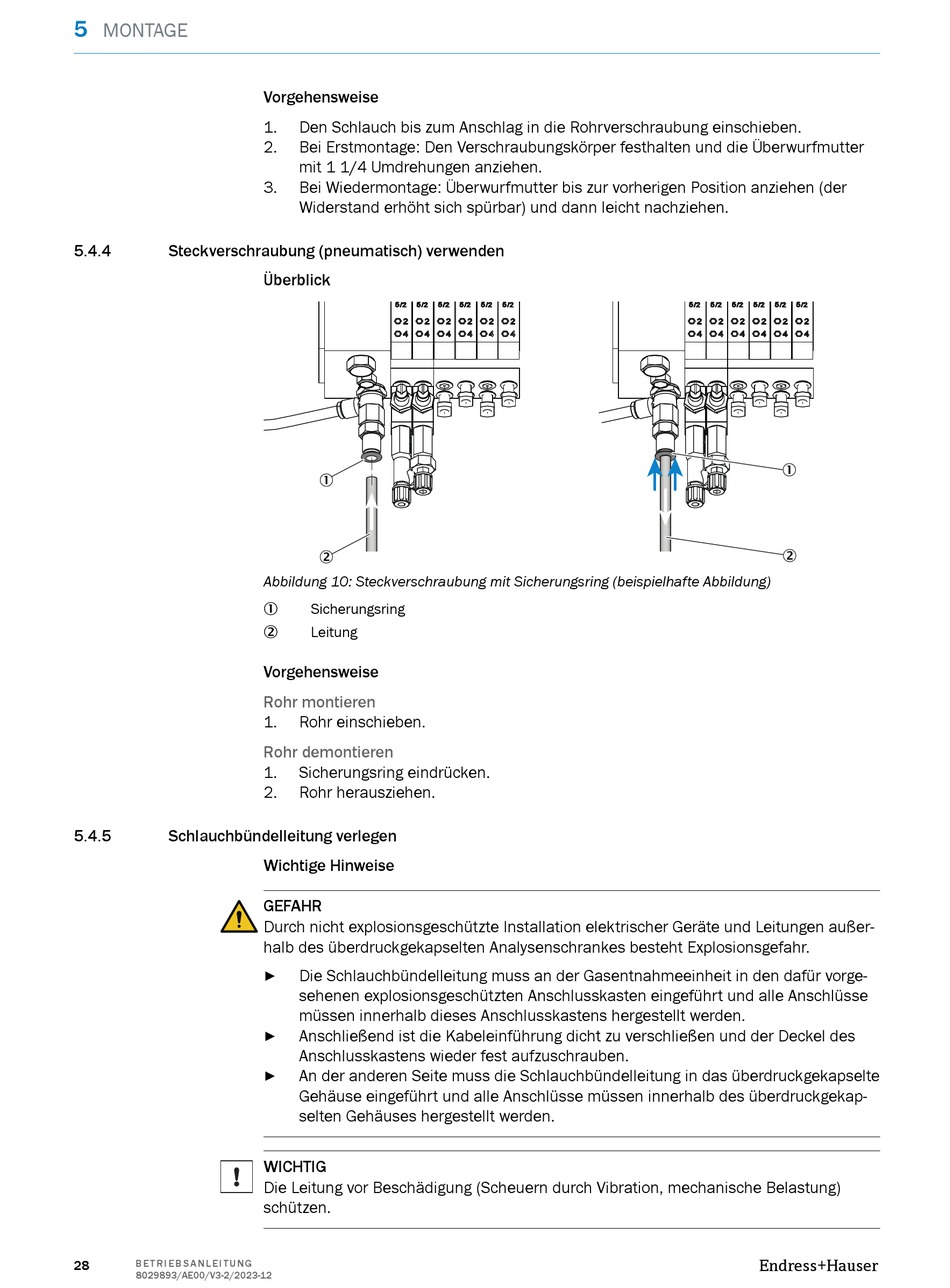

Endress+Hauser MCS200HW Betriebsanleitung Seite 28

5
MONTAGE
5.4.4 Steckverschraubung (pneumatisch) verwenden
5.4.5 Schlauchbündelleitung verlegen
28 B E T R I E B S A N L E I T U N G
8029893/AE00/V3-2/2023-12
Vorgehensweise
1. Den Schlauch bis zum Anschlag in die Rohrverschraubung einschieben.
2. Bei Erstmontage: Den Verschraubungskörper festhalten und die Überwurfmutter
mit 1 1/4 Umdrehungen anziehen.
3. Bei Wiedermontage: Überwurfmutter bis zur vorherigen Position anziehen (der
Widerstand erhöht sich spürbar) und dann leicht nachziehen.
Überblick
Abbildung 10: Steckverschraubung mit Sicherungsring (beispielhafte Abbildung)
Sicherungsring
1
Leitung
2
Vorgehensweise
Rohr montieren
1. Rohr einschieben.
Rohr demontieren
1. Sicherungsring eindrücken.
2. Rohr herausziehen.
Wichtige Hinweise
GEFAHR
Durch nicht explosionsgeschützte Installation elektrischer Geräte und Leitungen außer‐
halb des überdruckgekapselten Analysenschrankes besteht Explosionsgefahr.
Die Schlauchbündelleitung muss an der Gasentnahmeeinheit in den dafür vorge‐
►
sehenen explosionsgeschützten Anschlusskasten eingeführt und alle Anschlüsse
müssen innerhalb dieses Anschlusskastens hergestellt werden.
Anschließend ist die Kabeleinführung dicht zu verschließen und der Deckel des
►
Anschlusskastens wieder fest aufzuschrauben.
An der anderen Seite muss die Schlauchbündelleitung in das überdruckgekapselte
►
Gehäuse eingeführt und alle Anschlüsse müssen innerhalb des überdruckgekap‐
selten Gehäuses hergestellt werden.
WICHTIG
Die Leitung vor Beschädigung (Scheuern durch Vibration, mechanische Belastung)
schützen.
