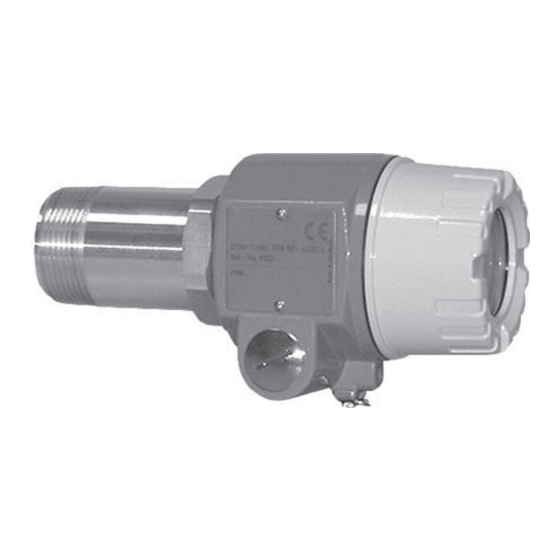

Endress+Hauser Soliwave M FQR50 Technische Information
Mikrowellenschranke
Vorschau ausblenden
Andere Handbücher für Soliwave M FQR50:
- Bedienungsanleitung (72 Seiten) ,
- Technische information (26 Seiten) ,
- Bedienungsanleitung (40 Seiten)
Inhaltsverzeichnis
Werbung
Quicklinks

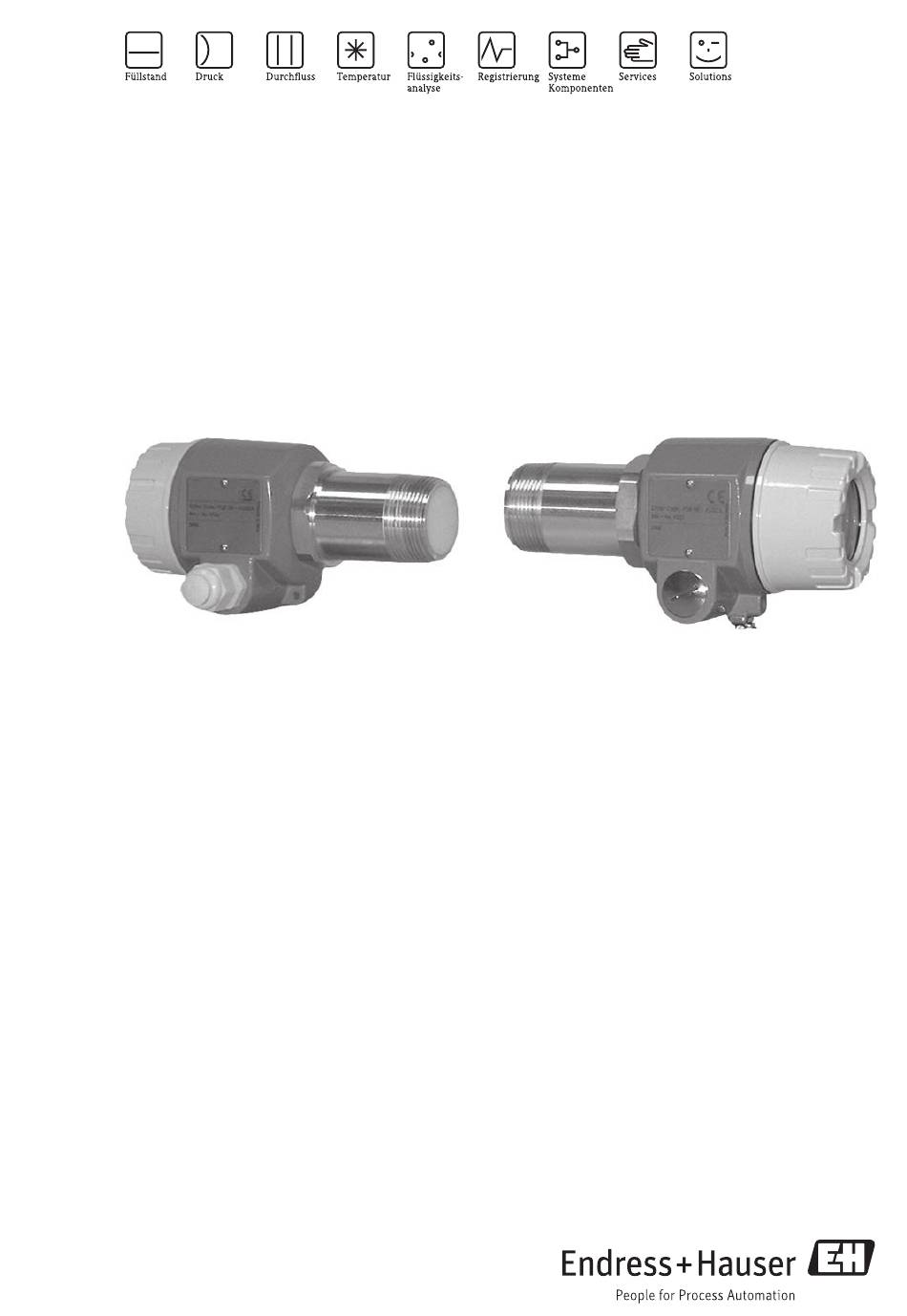

Technische Information
Soliwave M FQR50 / FDR50
Mikrowellenschranke
Einsatzbereiche
Die Mikrowellenschranke Soliwave M nutzt ein berührungs-
los detektierendes Verfahren. Sie kann in Behältern, Rohr-
leitungen, Schächten oder an Freifallschächten montiert
werden. Bei nicht metallischen Behältermaterialien ist eine
Messung von außen möglich.
Geeignet als Füllstandgrenzschalter für Schüttgüter aller Art
oder für Stückgut zu Kontroll- und Zählzwecken.
Typische Schüttgüter sind:
• Holzspäne, Holzmehl
• Gips, Zement, Asche
• Papier- oder Kartonschnitzel
• Kies, Sand
• Trockene Pulver allgemein
• Säcke, Kisten
TI00378F/97/DE/13.11
Vorteile auf einen Blick
• Frontbündige Montage,
berührungslose Installation möglich
• Mechanische Robustheit
- kein Verschleiß
- lange Lebensdauer
- wartungsfrei
• Signalisierung der Signalstärke
am Empfänger
• Einstellbare Empfindlichkeit
• Einfache Montage durch
R 1½ - oder 1½ NPT - Gewinde
• Konform mit ATEX II 1/2 D, ATEX II 1/2 G und
IECEx Zone 0/1
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Endress+Hauser Soliwave M FQR50
Inhaltszusammenfassung für Endress+Hauser Soliwave M FQR50
- Seite 1 Technische Information Soliwave M FQR50 / FDR50 Mikrowellenschranke Einsatzbereiche Vorteile auf einen Blick Die Mikrowellenschranke Soliwave M nutzt ein berührungs- • Frontbündige Montage, los detektierendes Verfahren. Sie kann in Behältern, Rohr- berührungslose Installation möglich leitungen, Schächten oder an Freifallschächten montiert •...
-
Seite 2: Inhaltsverzeichnis
Soliwave M FQR50 / FDR50 Inhaltsverzeichnis Arbeitsweise und Systemaufbau ........ 3 Konstruktiver Aufbau ..........16 Messprinzip ................. 3 Bauform / Maße F18-Gehäuse (Aluminium) ......16 Messeinrichtung ................3 Gewicht ..................16 Gerätekombinationen ..............3 Werkstoffe ................. 16 Prozessanschluss ................ 16 Bauform / Maße Edelstahlgehäuse .......... -
Seite 3: Arbeitsweise Und Systemaufbau
Soliwave M FQR50 / FDR50 Arbeitsweise und Systemaufbau Messprinzip Vom Sender FQR50 wird über eine integrierte Hornantenne das Mikrowellensignal abgestrahlt. Der gegen- überliegende Empfänger FDR50 detektiert dieses und gibt ein Schaltsignal an das Auswertegerät FTR325 weiter. An dessen Relaisausgängen können Alarm- und Steuervorrichtungen angeschlossen werden. -
Seite 4: Eingangskenngrößen
Soliwave M FQR50 / FDR50 Eingangskenngrößen Messgröße Absorption der vom Sender FQR50 abgestrahlten elektromagnetischen Wellen. Messbereich Bei freiem Strahlengang zwischen Sender FQR50 und Empfänger FDR50 beträgt die maximale Reichweite, (Detektionsbereich) abhängig von der Ausführung (siehe Bestellstruktur), 8 m oder 20 m. -
Seite 5: Hilfsenergie
Soliwave M FQR50 / FDR50 Hilfsenergie Elektrischer Anschluss Über eine geeignete Leitung (siehe Kabelspezifikation) wird der Sender und der Empfänger der Mikro- wellenschranke Soliwave M mit dem Nivotester FTR325 verbunden. Hierbei sind folgende Verdrahtungs- varianten zulässig: Ringverdrahtung Sender FQR50 Empfänger FDR50... -
Seite 6: Kabeleinführung
Soliwave M FQR50 / FDR50 Kabeleinführung • M20 x 1,5 oder • ½ NPT Kabelverschraubung • M20 x 1,5: - Schutzart IP 66 - Lieferumfang: 2 Kabelspezifikation • Handelsübliche Installationsleitung • Anschlussquerschnitt: max. 1,5 mm • Widerstandsbelag: 15 Ω/km ≤ R‘ ≤ 150 Ω/km •... -
Seite 7: Einsatzbedingungen
Soliwave M FQR50 / FDR50 Einsatzbedingungen Einbauhinweise Sowohl der Sender FQR50 als auch der Empfänger FDR50 sind mit einem Norm-Gewinde (R 1½ nach EN10226 und 1½" NPT nach ANSI/ASME B1.20.1) als Prozessanschluss ausgestattet. Dies ermöglicht den einfachen Einbau in vorhandene Behältermuffen oder Stutzen. -
Seite 8: Parallelbetrieb Von Mehreren Mikrowellenschranken
Soliwave M FQR50 / FDR50 Reflektor Reflektor Reflektor Bitte beachten Sie, dass Sender FQR50 und Empfänger FDR50 symmetrisch zum Reflektor angeordnet sein müssen (Eintrittswinkel = Austrittswinkel), da ansonsten der Empfänger kein auswertbares Signal erhält. Reflektor Parallelbetrieb von mehreren In der Praxis kann es vorkommen, dass mehrere Mikrowellenschranken (bestehend aus Sender FQR50, Mikrowellenschranken Empfänger FDR50 und Nivotester FTR325) an einer Stelle parallel betrieben werden sollen (z. -
Seite 9: Abhängigkeit Detektionsdistanz Zum Abstand Der Mikrowellenschranken
Soliwave M FQR50 / FDR50 Im Einzelbetrieb spielt die Schalterstellung von S1 keine Rolle, d. h. die Schalterstellung kann beliebig sein. Im Parallelbetrieb von mehreren Mikrowellenschranken gelten folgende Hinweise: - Verwenden Sie die Modulationsfrequenzen der Reihe nach, also 1, 2, 3, 1, ... -
Seite 10: Einbaubeispiele
Soliwave M FQR50 / FDR50 Einbaubeispiele Einbaubeispiel 1: Stückgutzählung Auswertegerät FTR325 Stückgut Sender Empfänger Einbaubeispiel 2: Grenzstanddetektion von Schüttgütern Sender Empfänger Auswertegerät Produkt FTR325 Direkte Montage mit R 1½ / Einschraubgewinde 1½ NPT Endress+Hauser... -
Seite 11: Schellenmontage Vor Mikrowellendurchlässigem Fenster
Soliwave M FQR50 / FDR50 Schellenmontage vor mikrowellendurchlässigem Fenster Montageschelle * Schellenmontage vor mikrowellendurchlässigem Fenster bei Gefahr von Kondensatbildung an der Behälterinnenwand Schellenmontage vor mikrowellendurchlässiger Schauglasarmatur Montageschelle * Schauglasarmatur * Spülluft * Montageschelle * Schauglasarmatur * Endress+Hauser... -
Seite 12: Winkelmontage Am Behälter
Soliwave M FQR50 / FDR50 Winkelmontage am Keramikscheibe (Aluminiumoxid) Behälter Montageschelle * max. 200 * Befestigungsarm Montageflansch *1 Passende Montageschellen sind als Zubehör erhältlich, siehe "Zubehör" *2 Passende mikrowellendurchlässige Schauglas-Armaturen sind als Zubehör erhältlich, siehe "Zubehör" *3 Der Abstand A richtet sich nach Nennweite der Schauglasarmatur (bzw. dem Durchmesser des Schau- glases) und der Temperatur an der Armatur. -
Seite 13: Flanschbefestigung Mittels Einschraubflansch Bei Gefahr Von Ansatzbildung
Soliwave M FQR50 / FDR50 Flanschbefestigung mittels Einschraubflansch bei Gefahr von Ansatzbildung Montage mit Rohr als Wellenleiter Hinweis: • Diese Montageart empfiehlt sich, wenn am Prozess bzw. in der Umgebung des Prozesses ungünstige Bedingungen (zum Beispiel hohe Temperaturen oder starke Verschmutzung) herrschen oder die bauliche Situation keine direkte Montage zulässt. -
Seite 14: Hochtemperaturanwendung
Soliwave M FQR50 / FDR50 Hochtemperaturan- Für Anwendungen mit Prozesstemperaturen bis +450°C erfolgt die Temperaturreduktion auf max. +70°C wendung an der Mikrowellenschranke mit einem entsprechenden Hochtemperaturadapter (ggf. mit Verlängerung). Die Länge des Adapters richtet sich dabei nach der evtl. zu durchdringenden Isolierungsdicke und den Umgebungsbedingungen an der Messstelle. -
Seite 15: Umgebungsbedingungen
Soliwave M FQR50 / FDR50 Umgebungsbedingungen Umgebungstemperatur • -20°C ... +70°C Lagerungstemperatur • -40°C ... +80°C Schutzart • bei geschlossenem Gehäuse: IP 66 • bei geöffnetem Gehäuse: IP 20 Elektromagnetische • Störaussendung nach EN 61326, Betriebsmittel der Klasse B Verträglichkeit (EMV) •... -
Seite 16: Konstruktiver Aufbau
Soliwave M FQR50 / FDR50 Konstruktiver Aufbau Bauform / Maße F18-Gehäuse (Aluminium) Gewicht • 1,0 kg Werkstoffe • Gehäuse: Aluminium mit Pulverbeschichtung auf Polyesterbasis • Prozessanschluss (mediumberührende Teile): - Edelstahl 316Ti/1.4571 - Sensormembran: PTFE • Kabelverschraubungen: PA Prozessanschluss • Gewinde R 1½ (EN 10226) oder •... -
Seite 17: Bauform / Maße Edelstahlgehäuse
Soliwave M FQR50 / FDR50 Bauform / Maße Edelstahlgehäuse Gewicht • 2,1 kg Werkstoffe • Gehäuse: Edelstahl 316TI/1.4571 • Prozessanschluss (mediumberührende Teile): - Edelstahl 316Ti/1.4571 - Sensormembran: PTFE • Kabelverschraubungen: PA Prozessanschluss • Gewinde R 1½ (EN 10226) oder • 1½ NPT (ANSI/ASME B1.20.1) -
Seite 18: Anzeige- Und Bedienoberfläche
Soliwave M FQR50 / FDR50 Anzeige- und Bedienoberfläche Durch die Verwendung von Frequenzen im 24 GHz-Bereich ist es möglich, Produkte mit niedriger Dämpfung selbst bei geringen Produktmengen zwischen Sender und Empfänger zu detektieren. Die Abgleichmöglich- keiten der Geräte bieten dementsprechend die notwendige Flexibilität, um die Schranke problemlos an den Anwendungsfall anpassen zu können:... -
Seite 19: Einstellung Bei Unterbrochenem Strahlengang (Schaltpunkt Erreicht)
Soliwave M FQR50 / FDR50 Einstellung bei unter- • Die Empfindlichkeit des Mikrowellenempfängers FDR50 ist so einzustellen, dass gerade keine, maximal brochenem Strahlengang aber die ersten zwei LEDs in der LED-Zeile leuchten. Sollte das nicht der Fall sein, ist die Empfindlichkeit entsprechend zu reduzieren. -
Seite 20: Zertifikate Und Zulassungen
Soliwave M FQR50 / FDR50 Zertifikate und Zulassungen CE-Zeichen Die Mikrowellenschranke Soliwave M erfüllt die gesetzlichen Anforderungen der EG-Richtlinien. Der Hersteller bestätigt die erfolgreiche Prüfung des Gerätes mit der Anbringung des CE-Zeichens. Ex-Zulassung ATEX II 1/2D Ex iaD 20/21 IP66 T98°C... -
Seite 21: Bestellinformationen
Soliwave M FQR50 / FDR50 Bestellinformationen Bestellinformationen Zulassung: Empfänger FDR50 / C ATEX II 1/2G Ex ia IIC T4 Sender FQR50 ATEX II 1/2D Ex iaD 20/21 IP66 T98°C D IECEx Zone 0/1 Ex ia IIC T4 IECEx Ex iaD 20/21 IP66 T98°C Y Sonderausführung, zu spezifizieren... -
Seite 22: Sicherheitshinweise
Soliwave M FQR50 / FDR50 Sicherheitshinweise Zoneneinteilung Nicht explosions- Explosionsgefährdeter Bereich gefährdeter Bereich Sender Empfänger FQR50-C* FDR50-C* Zone 0 bzw. Zone 20 Zone 1 bzw. Zone 21 FTR325-B* Empfänger Sender FQR50-D* FDR50-D* Zone 0 bzw. Zone 20 Zone 1 bzw. -
Seite 23: Zubehör
Soliwave M FQR50 / FDR50 Zubehör Montageschelle Der Sender FQR50 und der Empfänger FDR50 können problemlos mit einer Montageschelle an vorhandene Rahmen montiert werden. Montageschelle zur Rahmenmontage • Werkstoff Aluminium: Teilenummer 52017501 • Werkstoff Kunststoff: Teilenummer 52017502 M6 / ¼" UNC... -
Seite 24: Montageflansche, Werkstoff 316Ti (Edelstahl)
Soliwave M FQR50 / FDR50 Montageflansche, Werkstoff 316Ti (Edelstahl) Anschlussmaße nach DIN EN 1092-1, mit Rp 1½ Innengewinde: • DN40 PN16 Teilenummer 71006348 mit Abnahmeprüfzeugnis nach EN 10204-3.1 Teilenummer 71108383 • DN50 PN16 Teilenummer 71006350 mit Abnahmeprüfzeugnis nach EN 10204-3.1 Teilenummer 71108388 •... -
Seite 25: Schauglas-Armatur
Soliwave M FQR50 / FDR50 Schauglas-Armatur Schraub-Armatur ähnlich DIN 11851, Werkstoffe: Edelstahl 304, Silikon und C4400, Pmax = 600 kPa (6 bar), Tmax = 200°C, Borosilikatglas, Schraubmontage, Nutüberwurfmutter 100 100 113 148 114 • DN 50, Teilenummer 71026440 • DN 80, Teilenummer 71026441 •... - Seite 26 Soliwave M FQR50 / FDR50 Einschweiss-Armatur nach DIN 28120, Werkstoffe: Edelstahl 316Ti/321 und Silikon, Pmax = 1 MPa (10 bar), Tmax = 200°C, Borosilikatglas, Schraubmontage 45° 100 165 125 100 125 200 160 100 125 150 220 180 • DN 50, Teilenummer 71026446 •...
-
Seite 27: Ergänzende Dokumentation
L = 525 mm Teilenummer 71113455 Ergänzende Dokumentation Betriebsanleitungen (KA) Soliwave M FQR50/FDR50 KA00206F/97/A6 Nivotester FTR325 KA00205F/97/A6 Technische Informationen Nivotester FTR325 TI00377F/97/DE Sicherheitshinweise Soliwave M FQR50/FDR50-C* mit dem Nivotester FTR325-B* XA00219F/97/A3 Soliwave M FQR50/FDR50-D* mit dem Nivotester FTR325-D* XA00484F/97/EN Endress+Hauser... -
