MONTAGE
5.4.2 Messgasleitung montieren
5.4.2.1 Messgasleitungen verlegen
26 B E T R I E B S A N L E I T U N G
8029893/AE00/V3-2/2023-12
Überblick
4
5
1
3 2

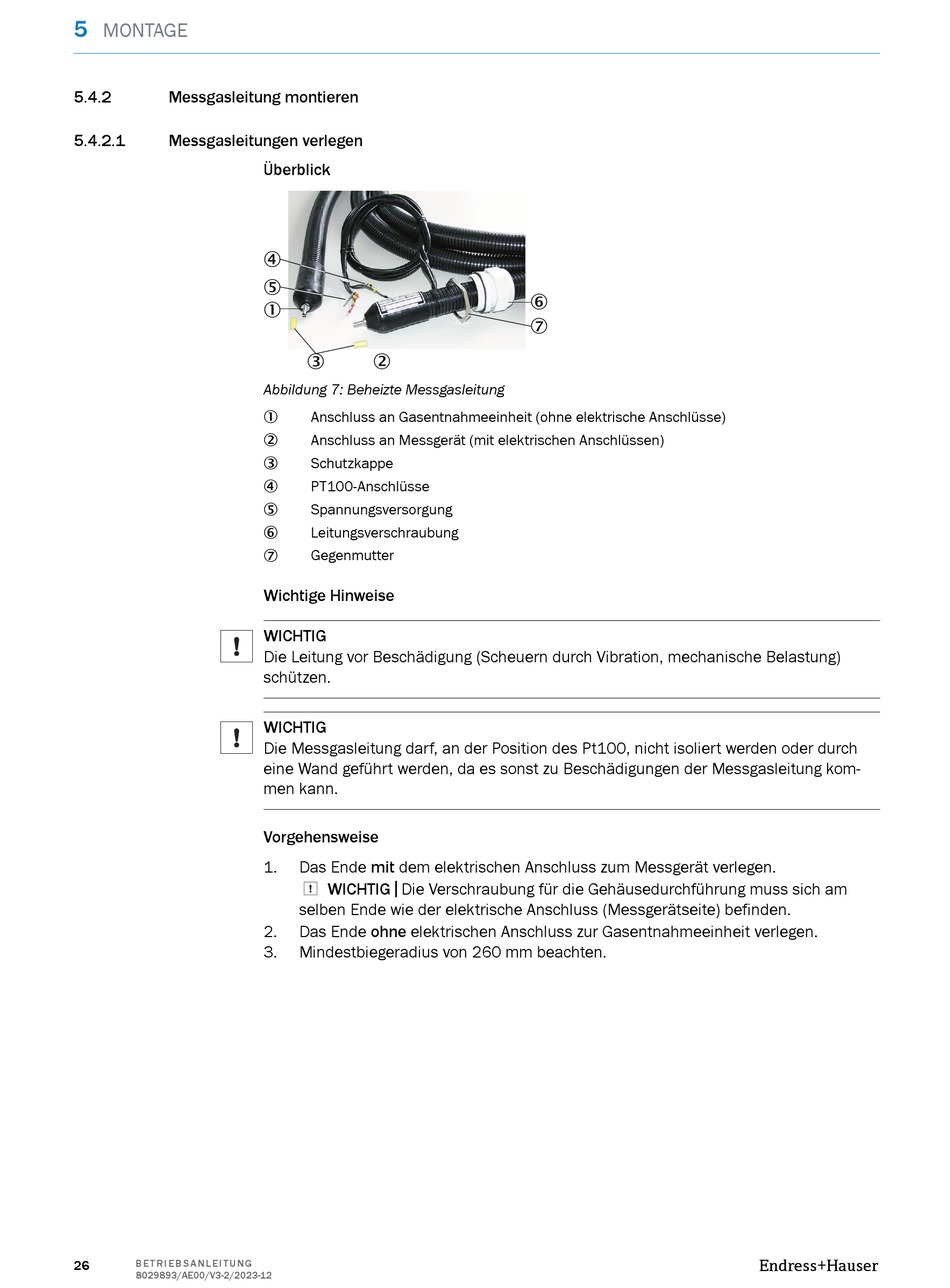

Abbildung 7: Beheizte Messgasleitung
Anschluss an Gasentnahmeeinheit (ohne elektrische Anschlüsse)
1
Anschluss an Messgerät (mit elektrischen Anschlüssen)
2
Schutzkappe
3
PT100-Anschlüsse
4
Spannungsversorgung
5
Leitungsverschraubung
6
Gegenmutter
7
Wichtige Hinweise
WICHTIG
Die Leitung vor Beschädigung (Scheuern durch Vibration, mechanische Belastung)
schützen.
WICHTIG
Die Messgasleitung darf, an der Position des Pt100, nicht isoliert werden oder durch
eine Wand geführt werden, da es sonst zu Beschädigungen der Messgasleitung kom‐
men kann.
Vorgehensweise
1. Das Ende mit dem elektrischen Anschluss zum Messgerät verlegen.
WICHTIG Die Verschraubung für die Gehäusedurchführung muss sich am
selben Ende wie der elektrische Anschluss (Messgerätseite) befinden.
Das Ende ohne elektrischen Anschluss zur Gasentnahmeeinheit verlegen.
2.
3. Mindestbiegeradius von 260 mm beachten.
6
