5.4.2.2 Beheizte Messgasleitung an Analysator anschließen
5.4.3 Edelstahlverschraubung montieren
Endress+Hauser
≥ 45 mm

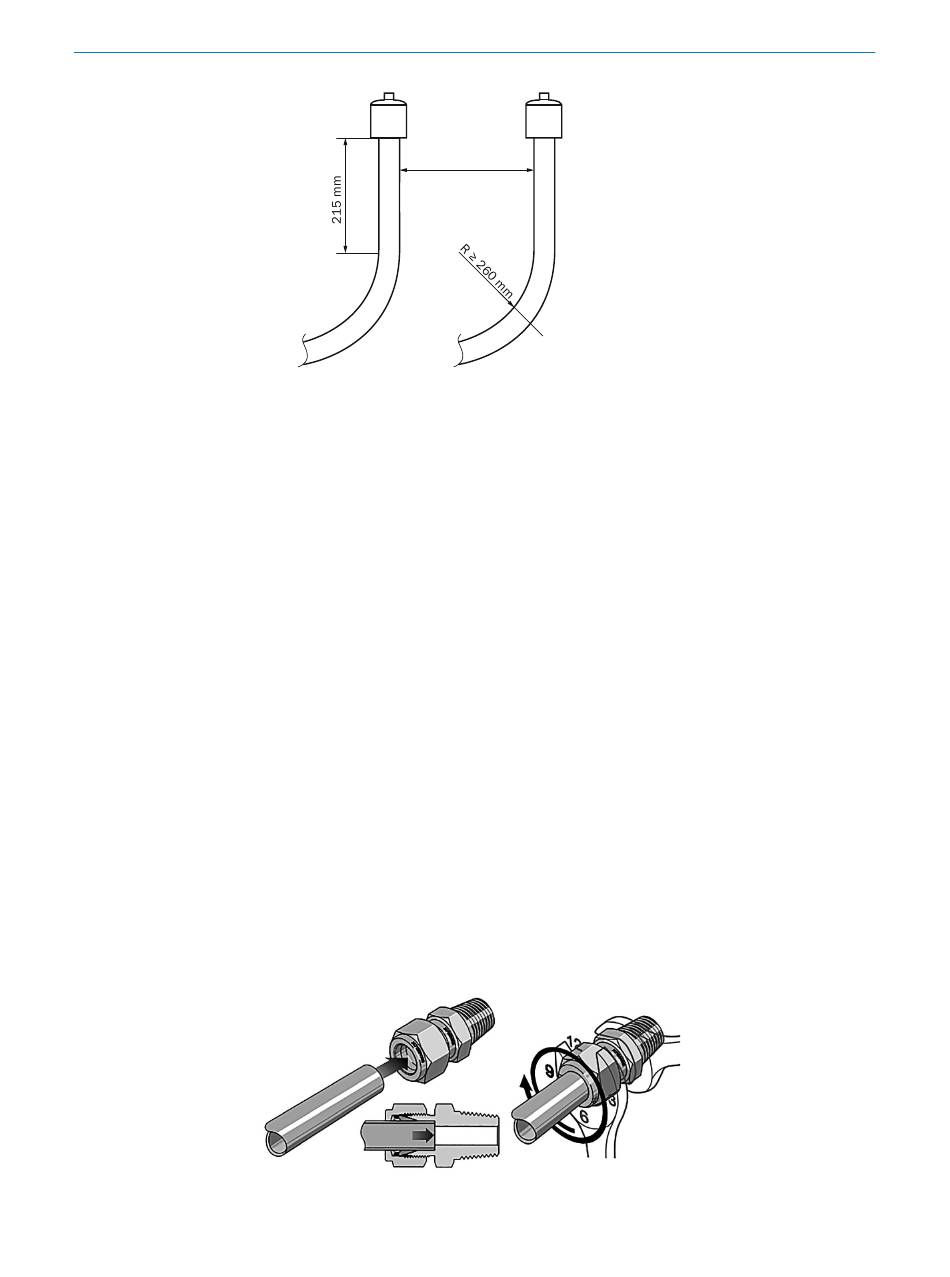

Abbildung 8: Leitungen – Abstand und Biegeradius
4. Überschüssige Länge an der Gasentnahmeeinheit auffangen. Dabei genügend
Länge für das Ziehen der Gasentnahmeeinheit lassen.
5. Messgasleitung entsprechend befestigen (z. B. an Kabeltrassen).
Vorgehensweise
1. Kontermutter von Kabelverschraubung abschrauben. Von Messgasleitung abzie‐
hen.
2. Messgasleitung zusammen mit elektrischen Anschlüssen von oben durch die
Gehäuseöffnung im Dach des Analysenschranks führen.
3. Kontermutter wieder über die Messgasleitung und elektrische Anschlüsse schie‐
ben.
4. Kontermutter der Kabelverschraubung festschrauben.
5. Deckel der Küvette abschrauben und abnehmen.
6. Schutzkappe von Messgasleitung abziehen.
7. Messgasleitung bis zum Anschlag in die Klemmringverschraubung an der Küvette
stecken.
8. Messgasleitung an der Klemmringverschraubung festschrauben.
9. Rote Schaumstoffisolierung an der Klemmringverschraubung anbringen. Mit
einem Kabelbinder zusammenbinden. Es dürfen keine Kältebrücken bleiben.
10. Küvette wieder verschließen.
11. Kabelverschraubung festschrauben.
12. Elektrische Leitungen durch den Kabelkanal nach unten schieben.
13. Spannungsversorgung der Messgasleitung anschließen.
