6.6 Hochspannungsprüfung durchführen
6.7 Signalleitung anschließen (Option)
Endress+Hauser
Wichtige Hinweise
WICHTIG
• Eine externe allpolige Netztrenneinrichtung und Sicherungen in der Nähe des
Analysators installieren.
•
Die Trenneinrichtung muss eindeutig gekennzeichnet und leicht zugänglich sein.
•
Das betreiberseitige Leitungsnetz zur Netzspannungsversorgung des Systems
muss entsprechend den einschlägigen Vorschriften installiert und abgesichert
sein.
• An PE muss immer ein Schutzleiter angeschlossen werden.
Vorgehensweise
1. Die elektrischen Leitungen durch die Gehäuseverschraubungen führen.
2. Die elektrischen Leitungen anschließen.
Überblick

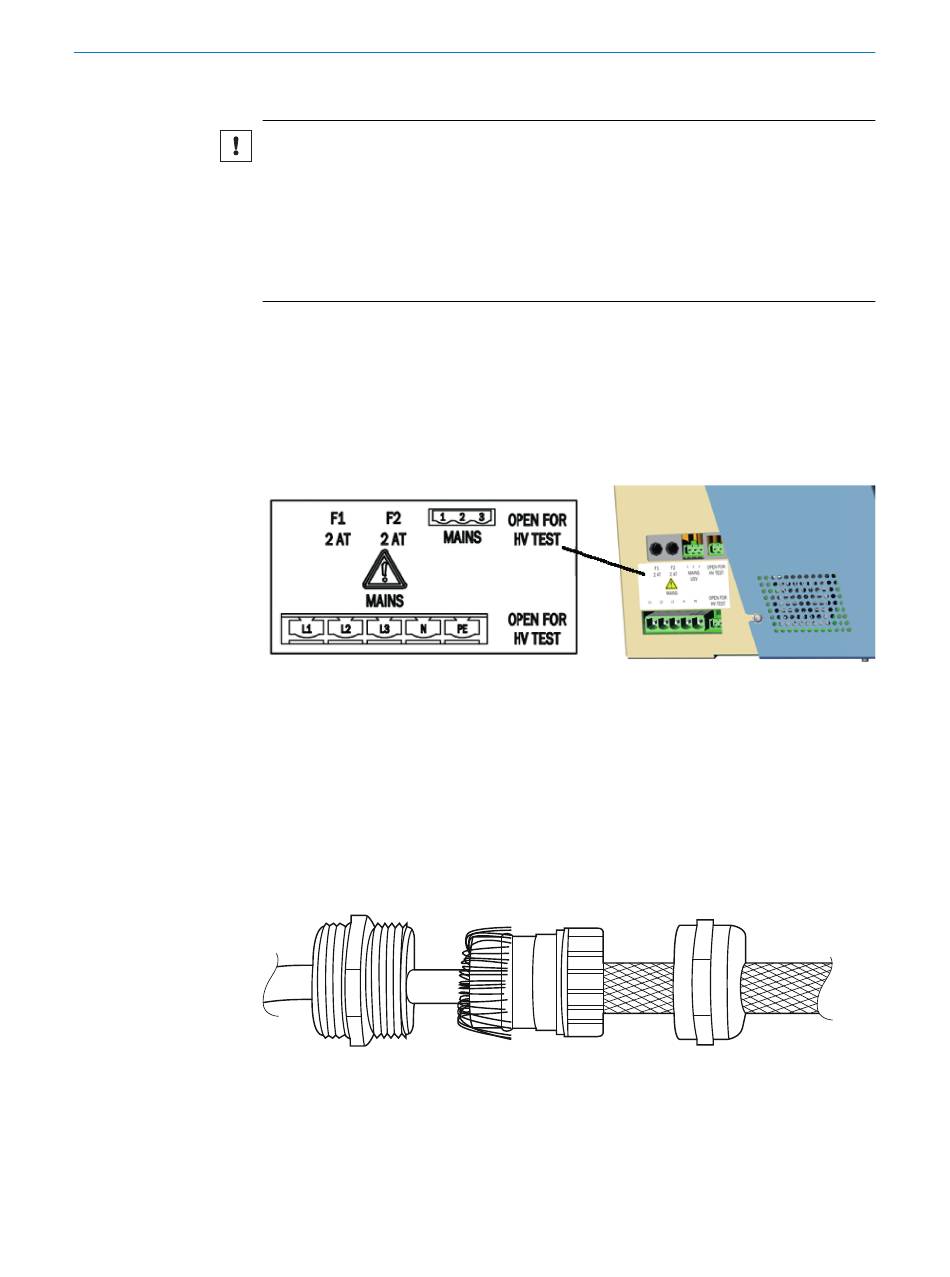

Abbildung 14: Anschlüsse Spannungsversorgung
Vorgehensweise
1. Um Fehlmessungen bei einer Hochspannungsprüfung zu vermeiden, müssen die
in der Abbildung siehe Abbildung 14, Seite 35
2. Nach der Hochspannungsprüfung müssen diese Brücken wieder eingesetzt wer‐
den.
Überblick
Abbildung 15: Anschlüsse Signalleitungen (abgeschirmt)
Die Signalleitungen werden dem Verdrahtungsplan entsprechend angeschlossen.
Vorgehensweise
1. Leitung durch die Gehäusedurchführung führen.
2. Die Abschirmung entsprechend der Abbildung anbringen.
ELEKTRISCHE INSTALLATION
UPS
beschriebene Brücken entfernen.
