ELEKTRISCHE INSTALLATION
6 Elektrische Installation
6.1 Sicherheit
6.2 Geräteschutz
6.3 Trennvorrichtung
6.4 Steckdose für Service-Arbeiten
6.5 Spannungsversorgung anschließen
34 B E T R I E B S A N L E I T U N G
8029893/AE00/V3-2/2023-12
Qualifikation
Das Messgerät darf nur von geschulten Fachkräften installiert werden.
Der Kurzschlussschutz ist kundenseitig nach den gültigen Normen durch Sicherungen
oder Sicherungsautomaten mit Kurzschlussschutz und Überlastschutz sicherzustellen.
Zur Trennung der Spannungsversorgungen muss ein Trennschalter oder Leistungsschal‐
ter nach der gültigen Norm installiert werden.
Wird eine USV verwendet, muss eine zusätzliche Trennvorrichtung installiert werden.
Es ist darauf zu achten, dass die Trennschalter gut zugänglich sind.
Für Service-Arbeiten am Gerät wird empfohlen, eine Steckdose nach den gültigen Nor‐
men nahe des Messgeräts zu installieren.
Überblick

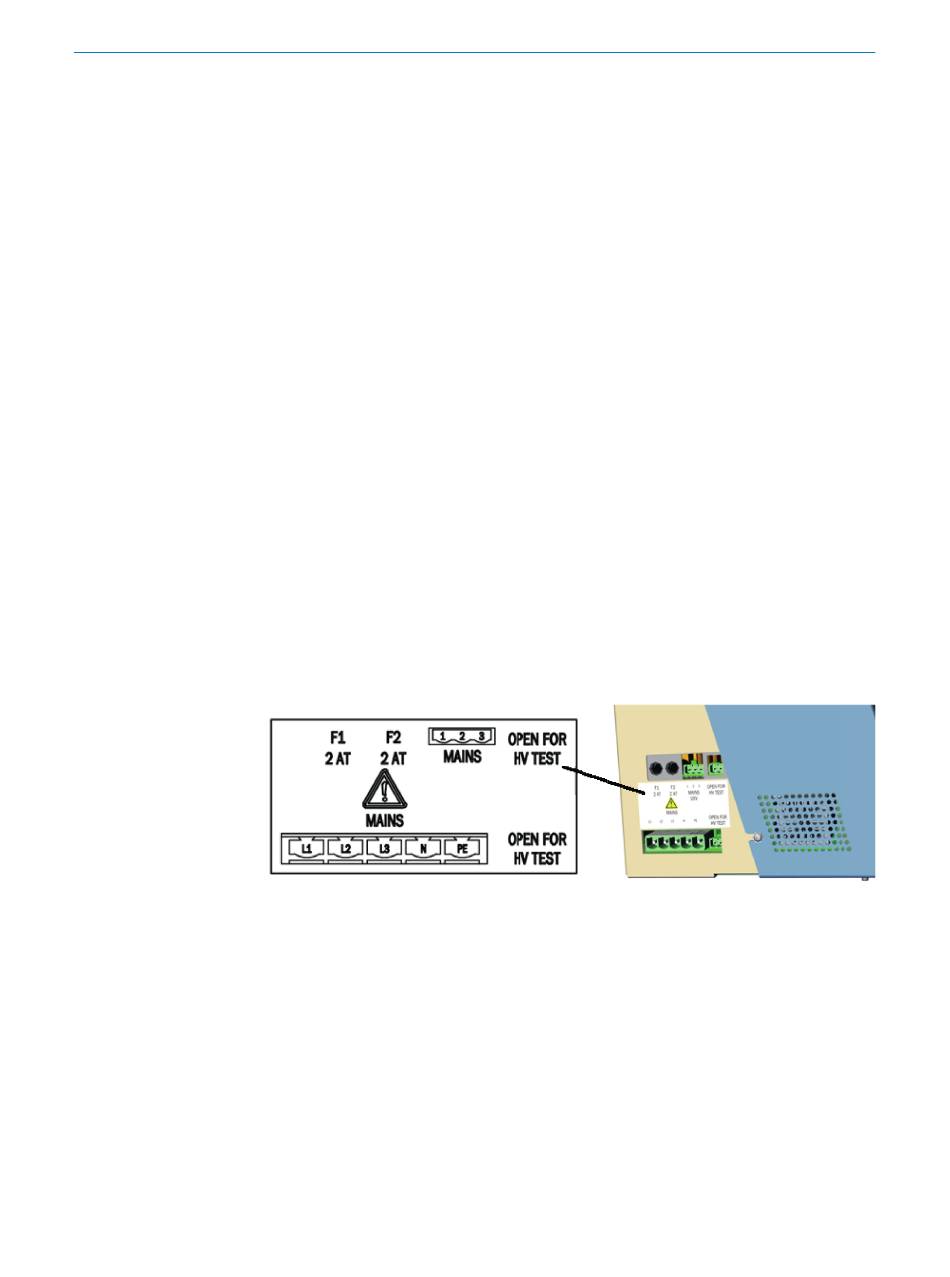

Die Spannungsversorgung befindet sich links am Analysator.
Abbildung 13: Anschluss Spannungsversorgung
Optional kann das System mit USV (UPS) versorgt werden. Wie dieses installiert wird,
ist dem mitgelieferten Schaltplan zu entnehmen.
Wird eine USV (UPS) verwendet. muss eine zusätzliche Trennvorrichtung installiert
werden.
UPS
