5.4.6 Druckminderer-Modul einstellen
Endress+Hauser
Vorgehensweise
1. Die Schlauchbündelleitung von der Gasentnahmeeinheit zum Messgerät verlegen.
An der Gasentnahmeeinheit werden 2 m zusätzliche Länge benötigt für die
°
internen Leitungen.
Ab dem Gehäuseeingang des Messgeräts werden 1,5 m zusätzliche Länge
°
benötigt für die internen Leitungen.
2. Mindestbiegeradius von 300 mm beachten.
≥ 100 mm

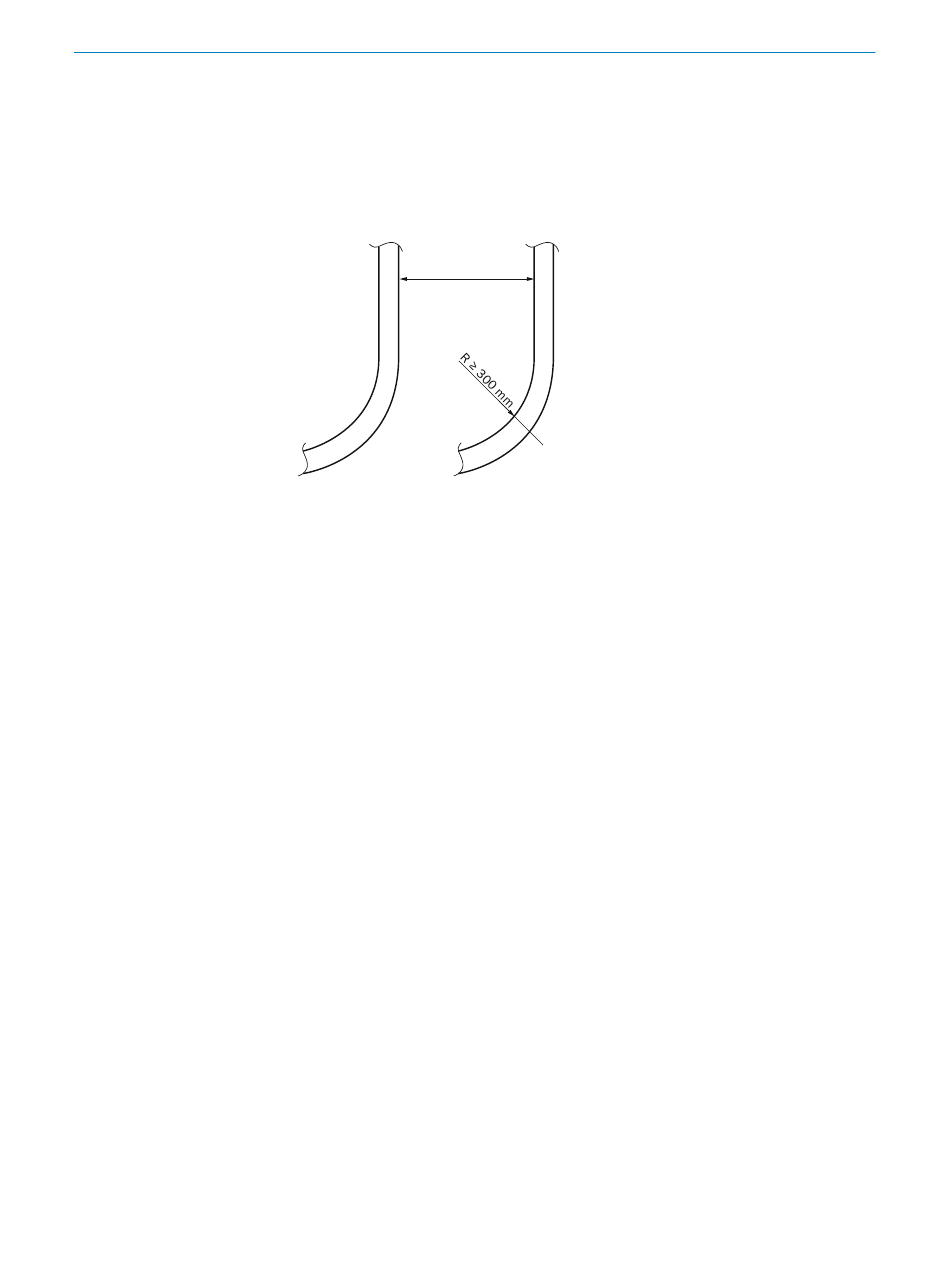

Abbildung 11: Leitungen – Abstand und Biegeradius
3. Schlauchbündelleitung entsprechend befestigen (z. B. an Kabeltrassen).
Überblick
An dem Druckminderer-Modul ist die externe Luftversorgung angeschlossen.
Die Instrumentenluft wird sowohl als Treibluft für den Ejektor (Küvette) als auch als
Null-/Steuerluft verwendet.
Es gibt 2 Möglichkeiten die Instrumentenluft anzuschließen:
•
Eine (1) Instrumentenluftversorgung für Ejektorluft und Null-/Steuerluft gemein‐
sam (Eingang 1)
•
Getrennte Instrumentenluftversorgung für:
Ejektorluft (Eingang 2)
°
Und Null-/Steuerluft (Eingang 1)
°
