5
MONTAGE
5.4.7 Ventilblock anschließen
30 B E T R I E B S A N L E I T U N G
8029893/AE00/V3-2/2023-12
3 bar
6 bar
0
BAR

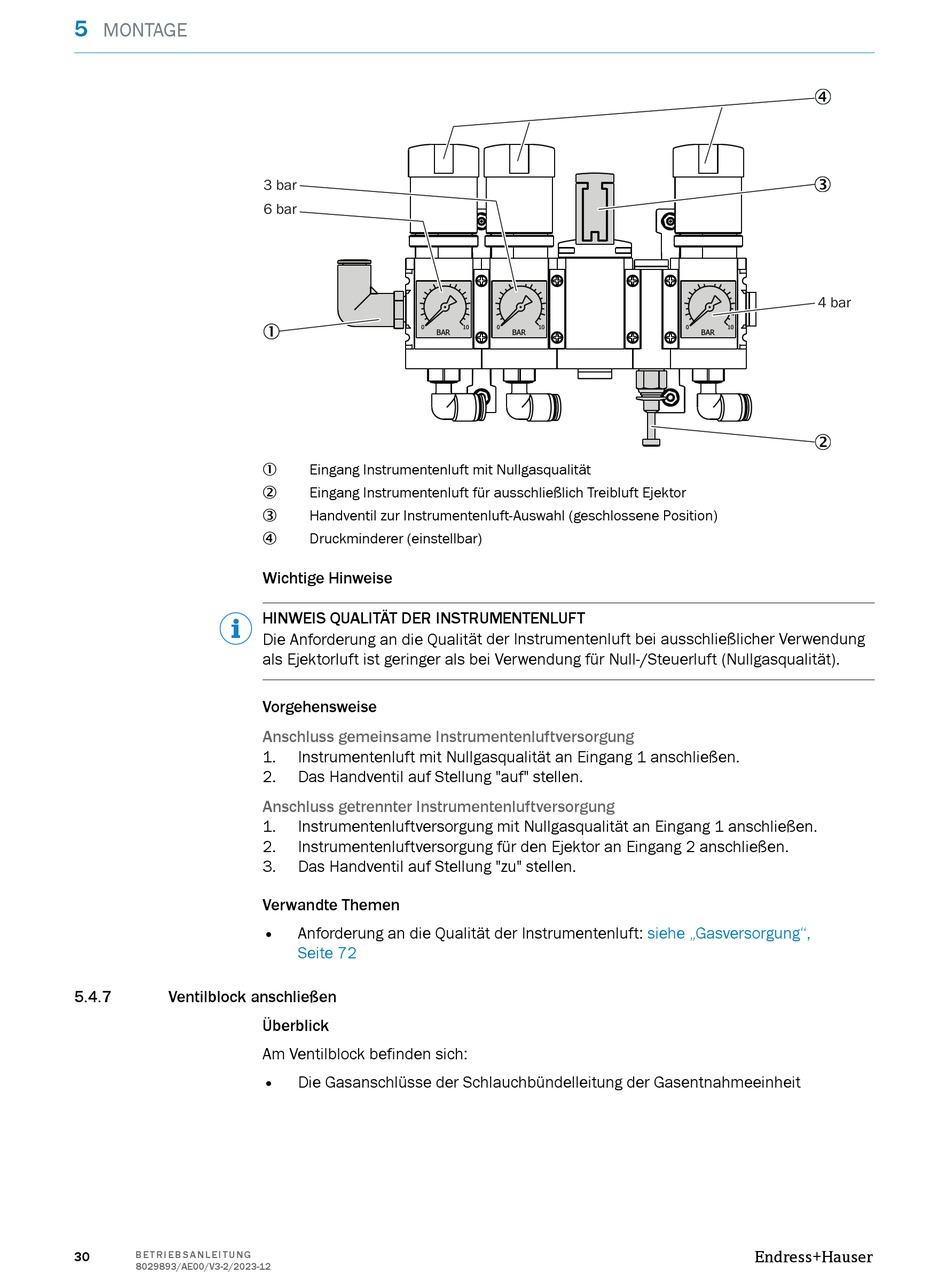

Eingang Instrumentenluft mit Nullgasqualität
1
Eingang Instrumentenluft für ausschließlich Treibluft Ejektor
2
Handventil zur Instrumentenluft-Auswahl (geschlossene Position)
3
Druckminderer (einstellbar)
4
Wichtige Hinweise
HINWEIS QUALITÄT DER INSTRUMENTENLUFT
Die Anforderung an die Qualität der Instrumentenluft bei ausschließlicher Verwendung
als Ejektorluft ist geringer als bei Verwendung für Null-/Steuerluft (Nullgasqualität).
Vorgehensweise
Anschluss gemeinsame Instrumentenluftversorgung
1. Instrumentenluft mit Nullgasqualität an Eingang 1 anschließen.
2. Das Handventil auf Stellung "auf" stellen.
Anschluss getrennter Instrumentenluftversorgung
1. Instrumentenluftversorgung mit Nullgasqualität an Eingang 1 anschließen.
2. Instrumentenluftversorgung für den Ejektor an Eingang 2 anschließen.
3. Das Handventil auf Stellung "zu" stellen.
Verwandte Themen
• Anforderung an die Qualität der Instrumentenluft:
Seite 72
Überblick
Am Ventilblock befinden sich:
• Die Gasanschlüsse der Schlauchbündelleitung der Gasentnahmeeinheit
10 0 10
BAR
4 bar
0 10
BAR
siehe „Gasversorgung",
