8
BEDIENUNG
8.5 Messwertanzeige
42 B E T R I E B S A N L E I T U N G
8029893/AE00/V3-2/2023-12
Überblick

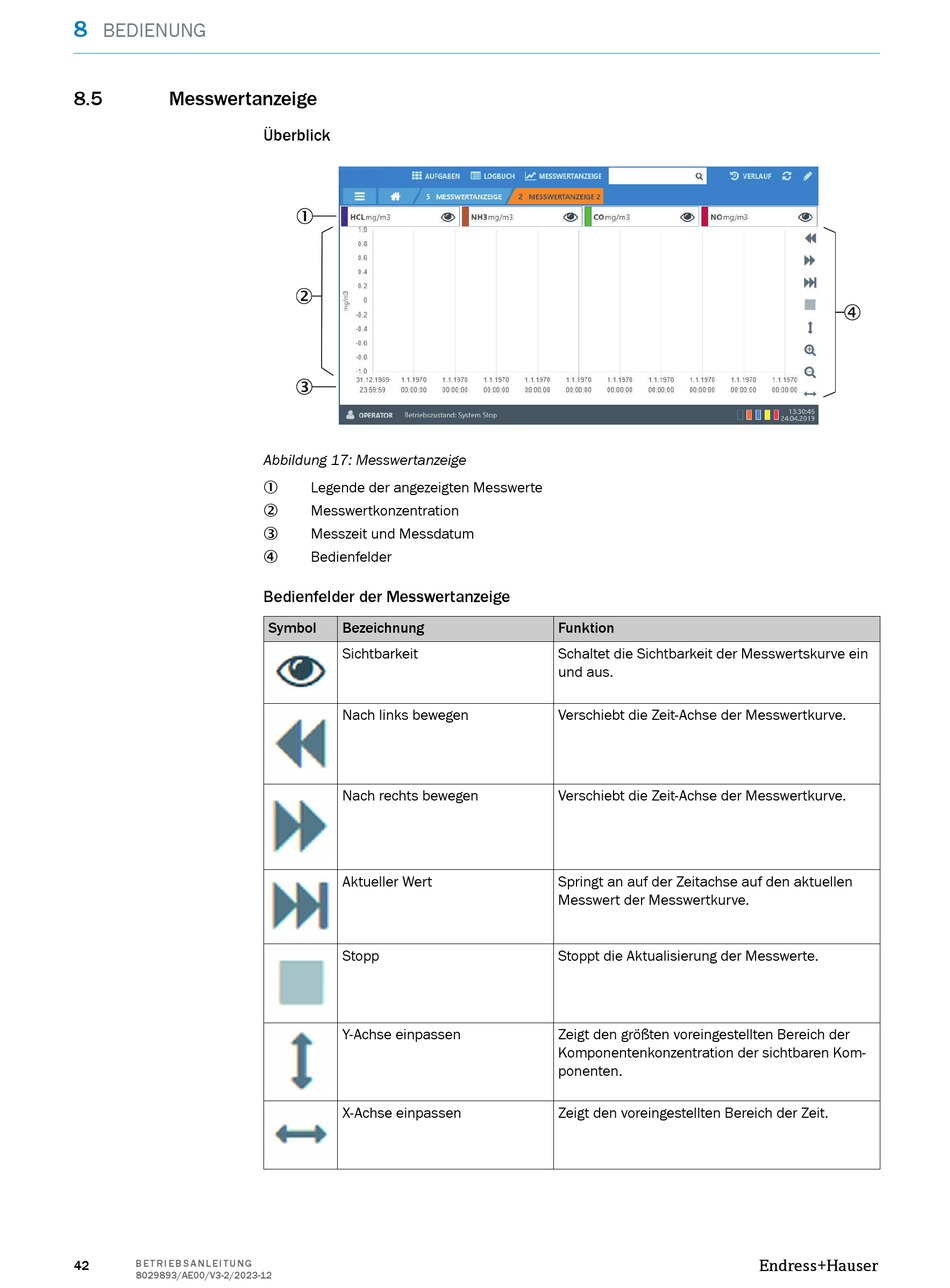

Abbildung 17: Messwertanzeige
Legende der angezeigten Messwerte
1
Messwertkonzentration
2
Messzeit und Messdatum
3
Bedienfelder
4
Bedienfelder der Messwertanzeige
Symbol Bezeichnung
Sichtbarkeit
Nach links bewegen
Nach rechts bewegen
Aktueller Wert
Stopp
Y-Achse einpassen
X-Achse einpassen
Funktion
Schaltet die Sichtbarkeit der Messwertskurve ein
und aus.
Verschiebt die Zeit-Achse der Messwertkurve.
Verschiebt die Zeit-Achse der Messwertkurve.
Springt an auf der Zeitachse auf den aktuellen
Messwert der Messwertkurve.
Stoppt die Aktualisierung der Messwerte.
Zeigt den größten voreingestellten Bereich der
Komponentenkonzentration der sichtbaren Kom‐
ponenten.
Zeigt den voreingestellten Bereich der Zeit.
Endress+Hauser
